CAD Projekt
Kostel sv. Markéty

Lokalita

Šonov

Česká republika

časová náročnost

1 Den v terénu

10 Dní zpracování dokumentace

produkty

Mračno bodů,  360° Foto prohlížečka, CAD dokumentace, Orthofoto

Přesnost

2mm mračno bodů

20mm CAD dokumentace

CAD Projekt: Kostel svaté Markéty

Kostel svaté Markéty v Šonově pochází z první poloviny 18. století a je zapsán na seznamu kulturních památek České republiky.

Za účelem přípravy projektu rekonstrukce kostela bylo potřeba provést kompletní zaměření objektu včetně detailního zaměření stávajícího stavu prvků krovu.

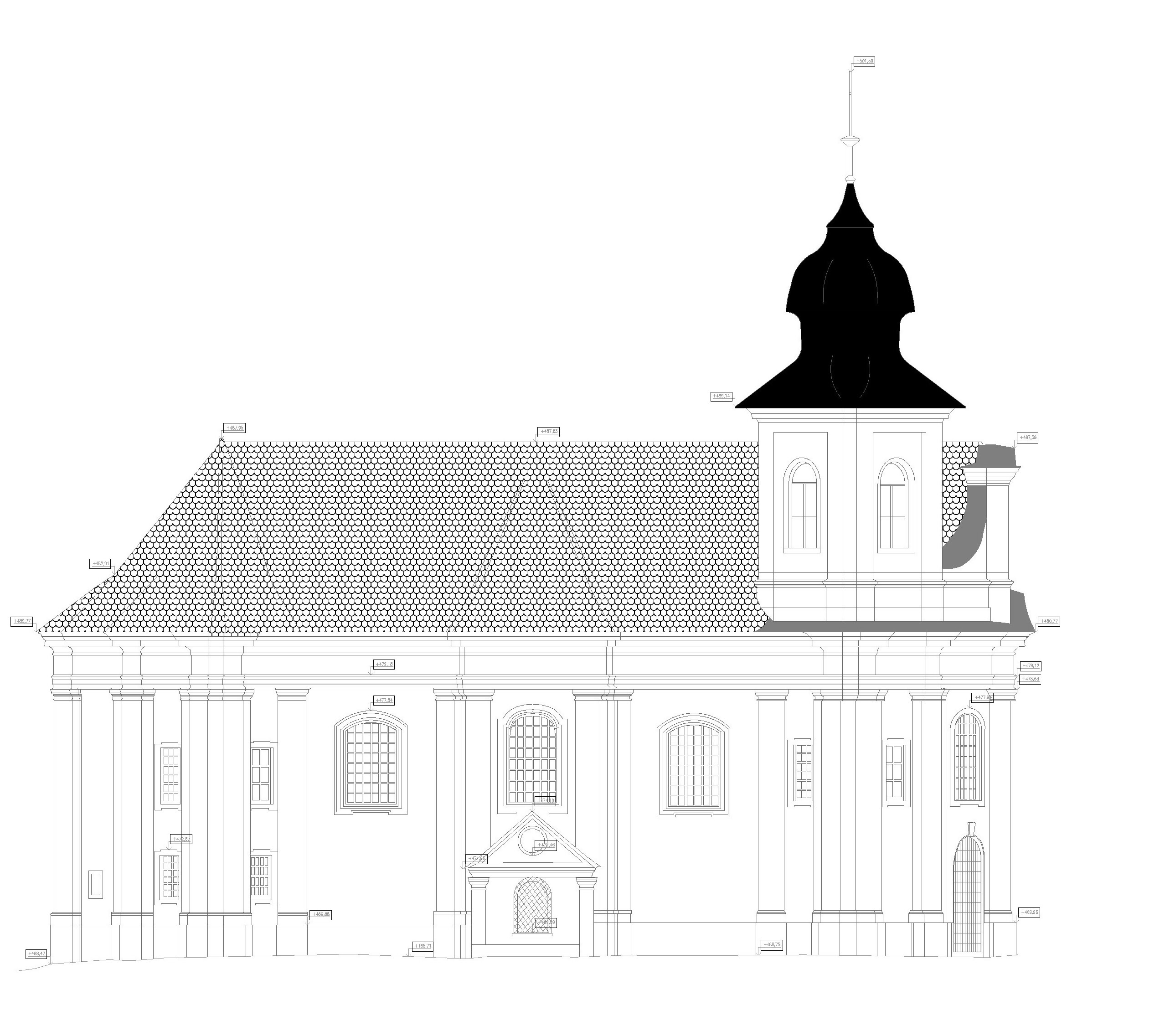

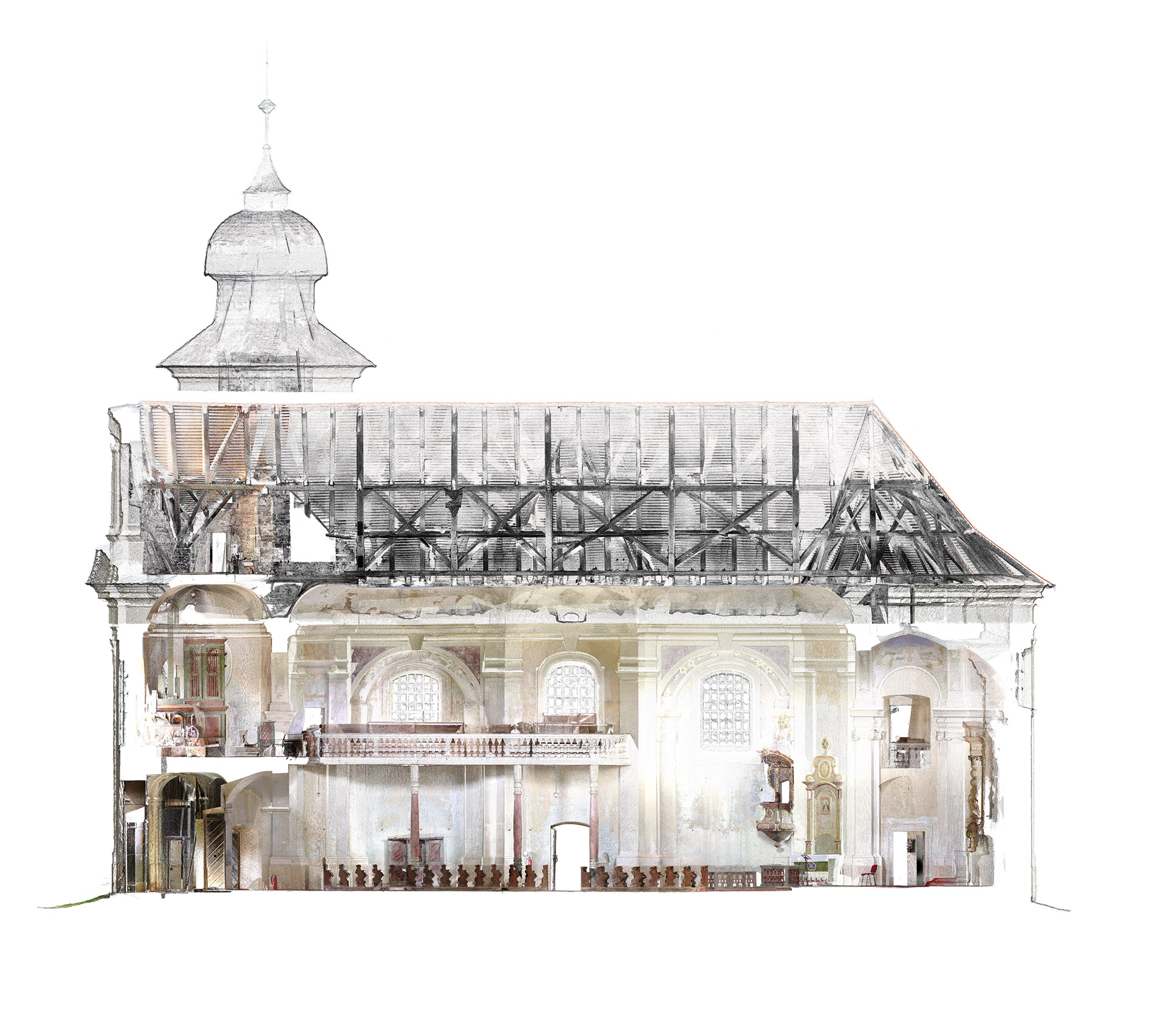

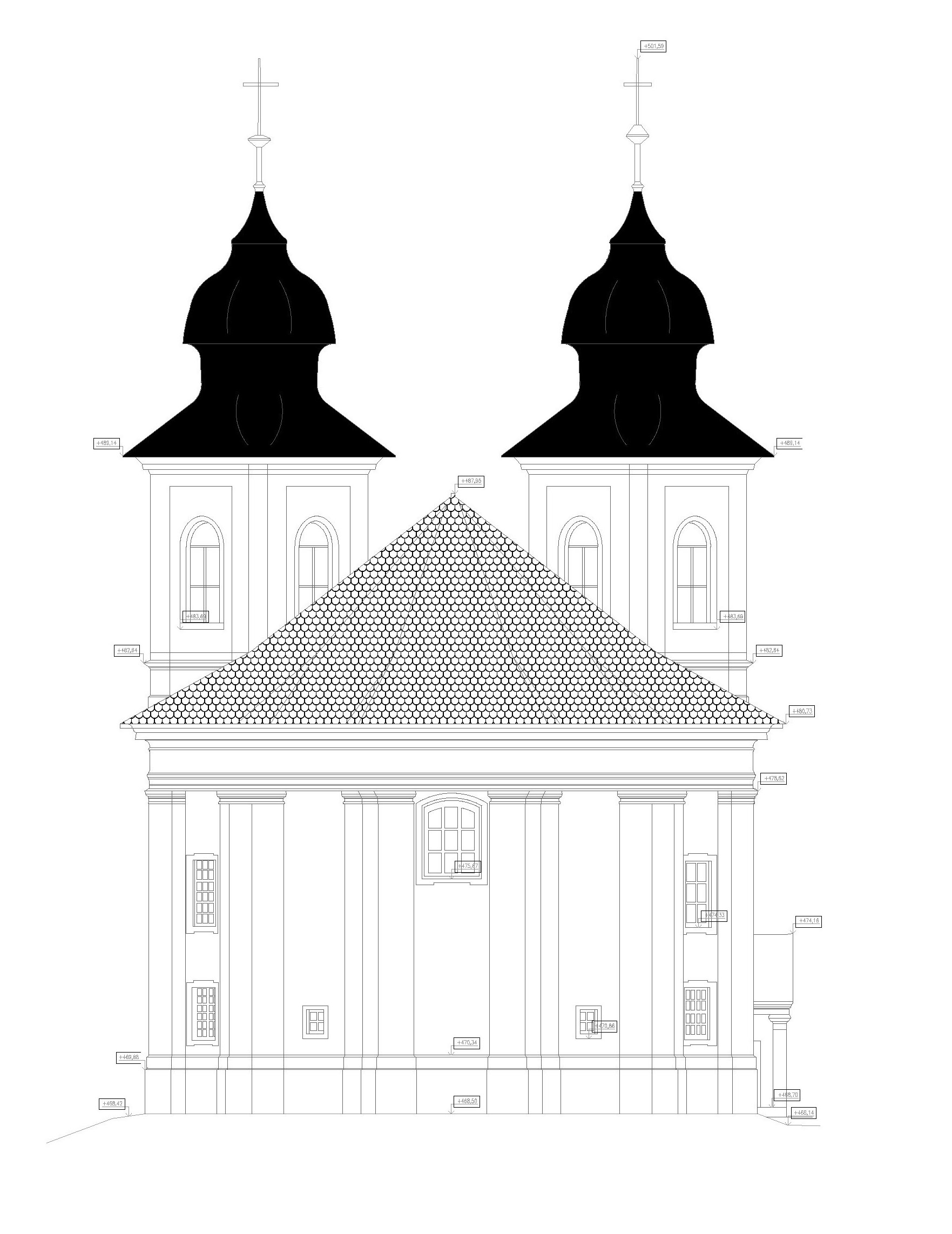

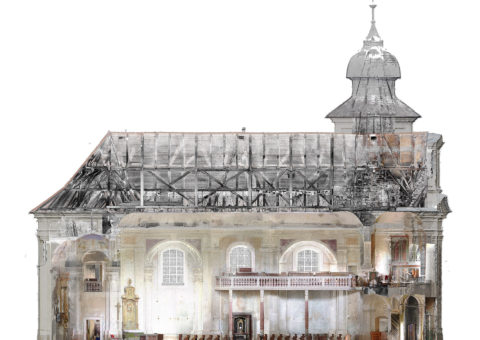

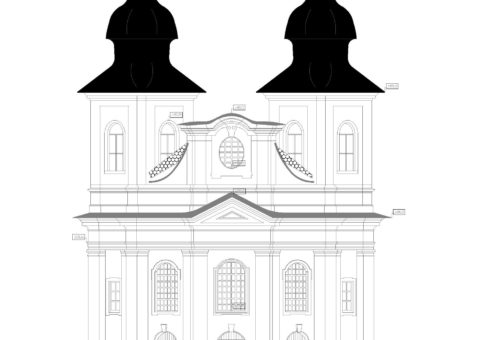

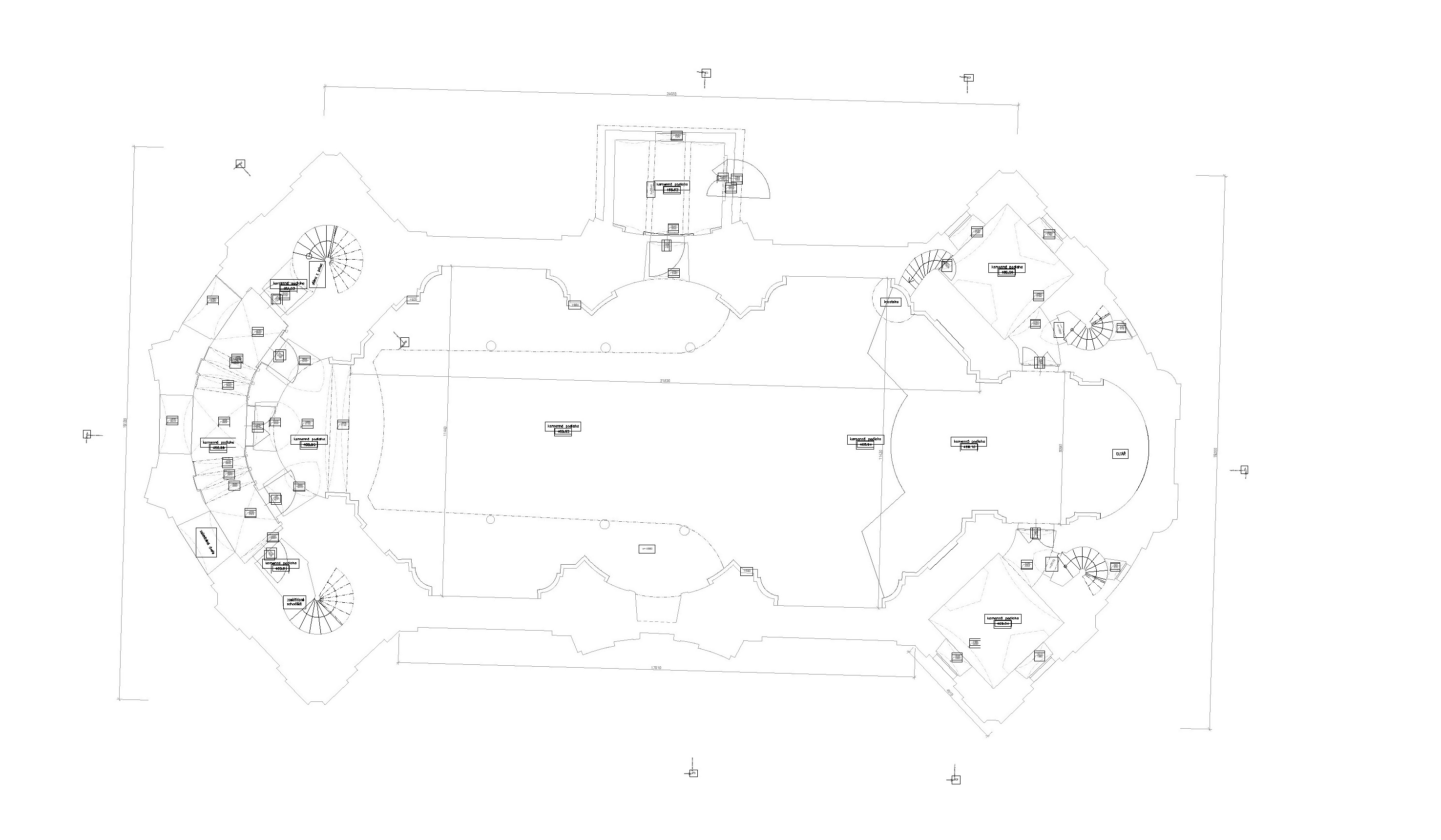

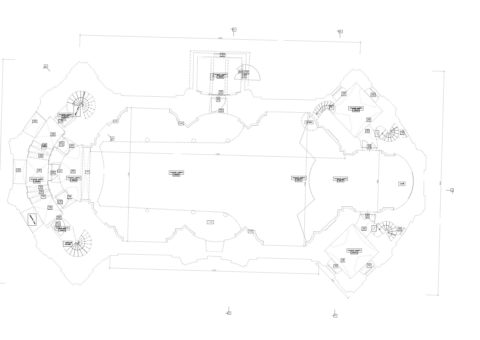

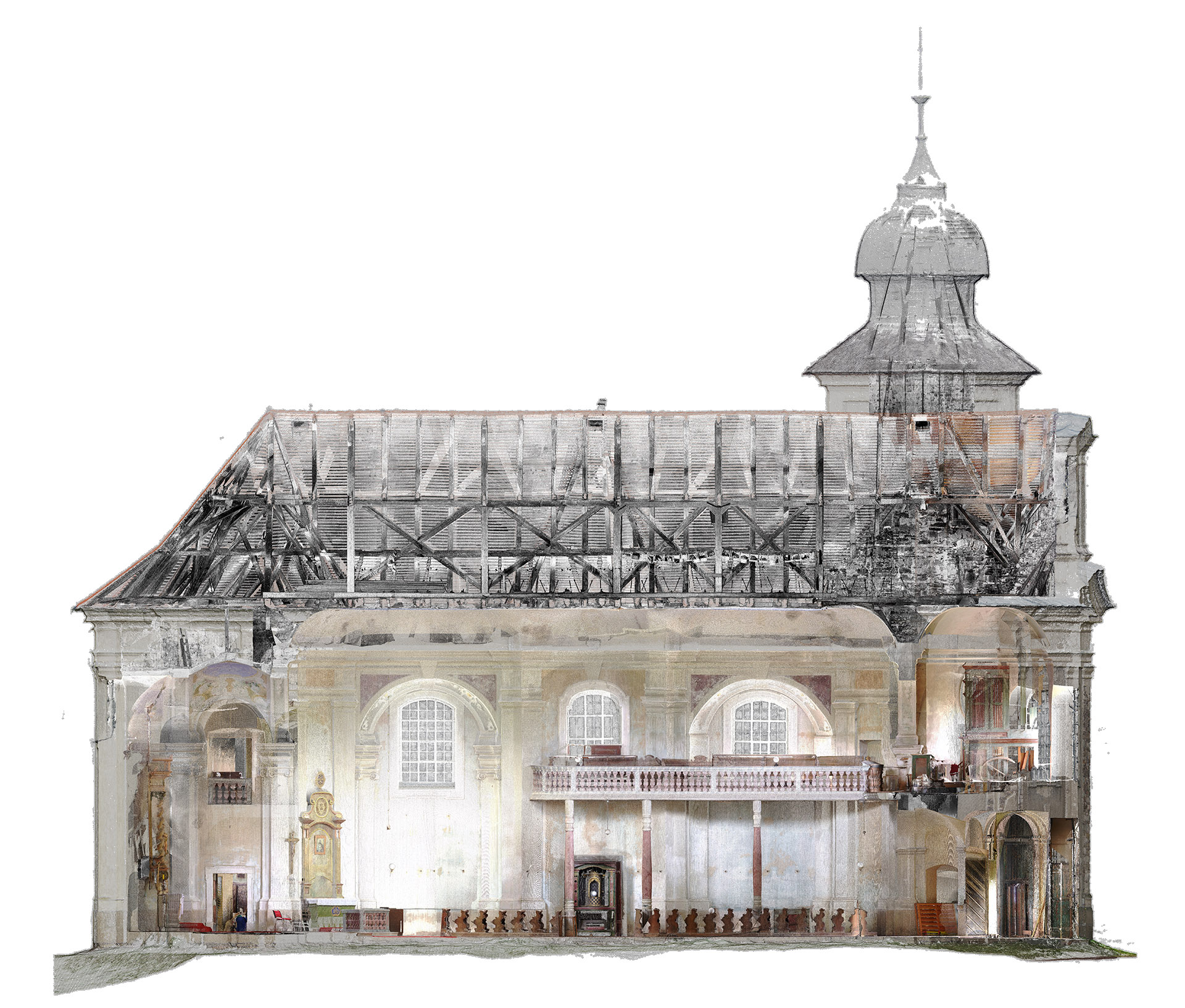

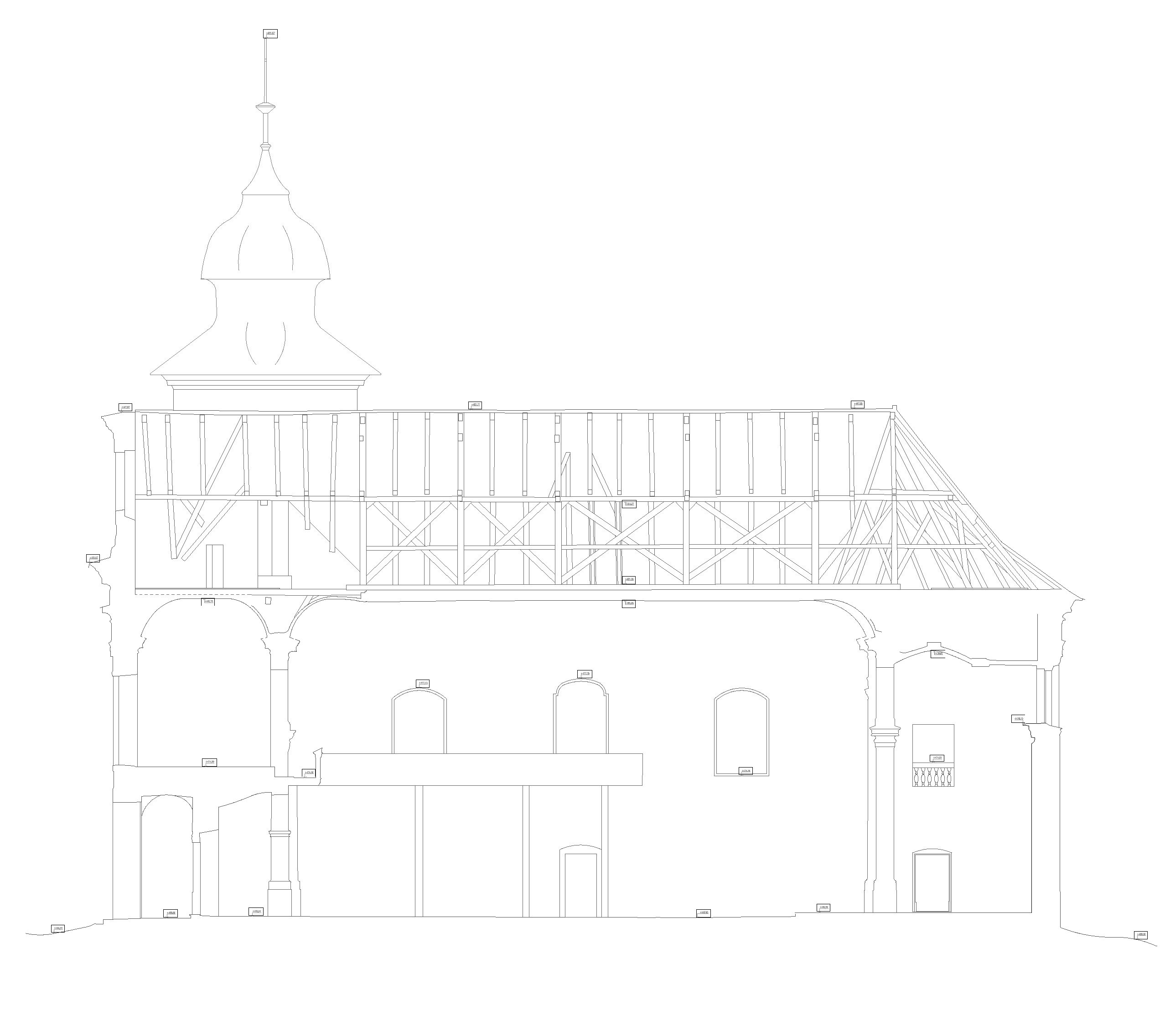

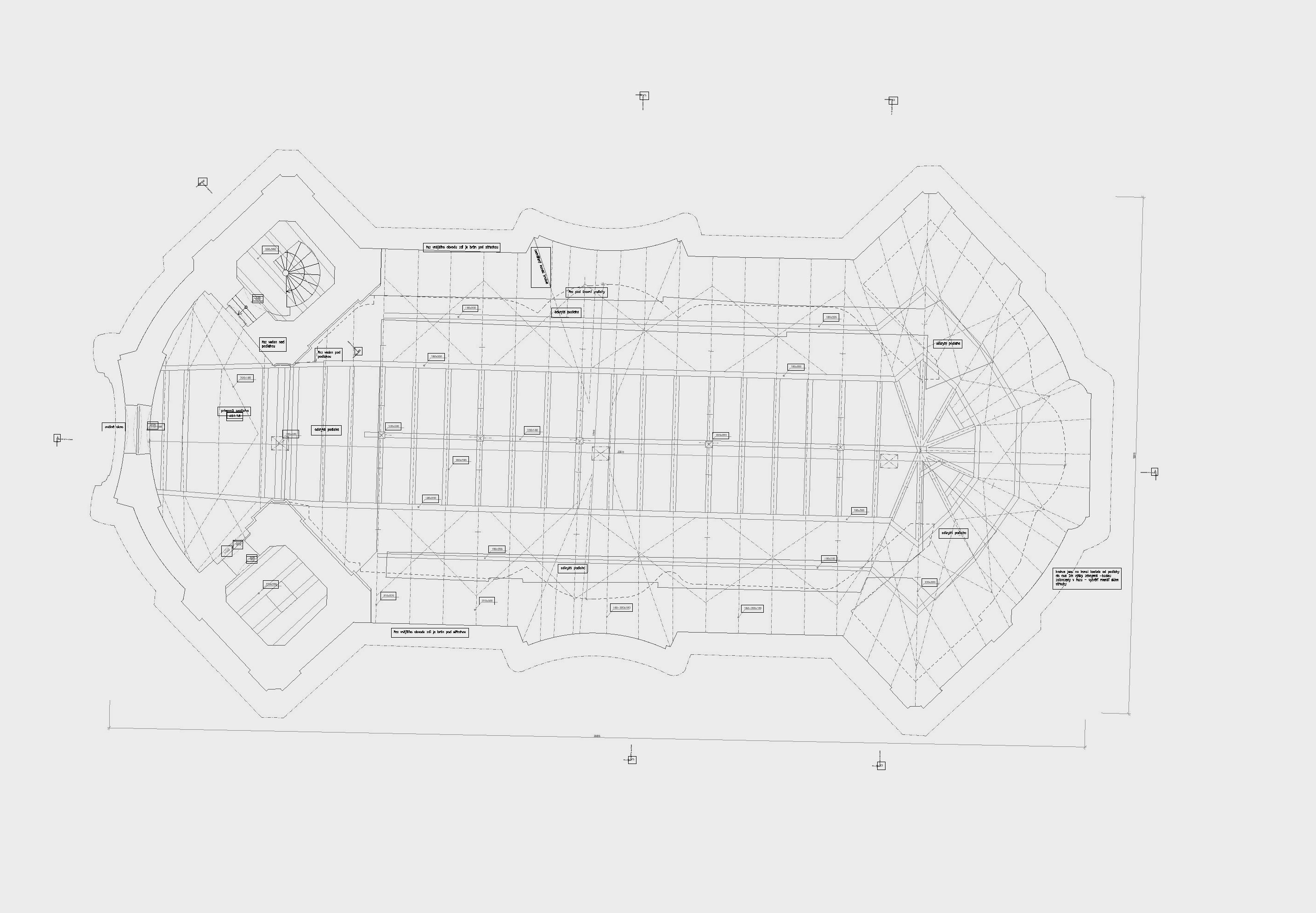

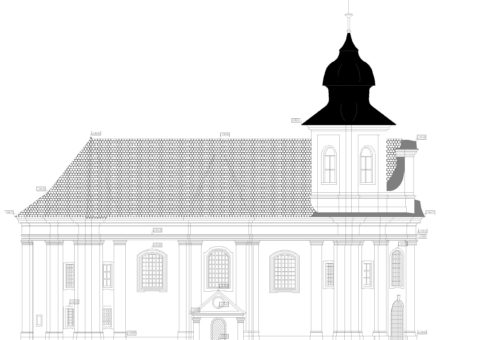

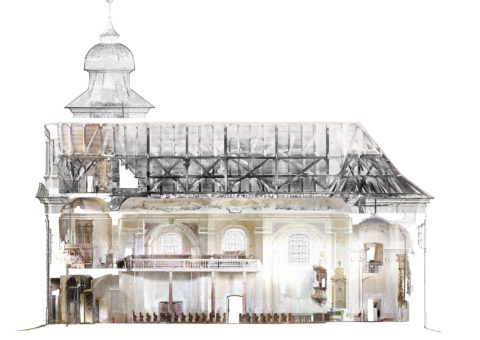

V rámci projektu byly použity nejmodernější technologie a postupy jako je pozemní a letecká fotogrammetrie v kombinací s 3D laserovým skenováním a klasickými geodetickými metodami. Výsledkem zaměření byl velmi přesný 3D model objektu ve formě mračna bodů, ze kterého byla následně generována kompletní stavební dokumentace obsahující řezy, půdorysy a ortofoto pohledy na jednotlivé fasády.
