CAD-Projekt
Die St. Margarethenkirche in Šonov

LOKALITÄT

Šonov

Tschechische republik

ZEITAUFWAND

1 Tag vor Ort, 10 Tage für die Bearbeitung im Büro

PRODUKTE

Punktewolke,  360° Foto Viewer, CAD Dokumentation, Orthofoto

GENAUIGKEIT

2mm Punktewolke

20mm CAD Dokumentation

Die St. Margarethenkirche

Die St. Margarethenkirche in Šonov stammt aus der ersten Hälfte des 18. Jahrhunderts und ist in der Liste der Kulturdenkmäler der Tschechischen Republik eingetragen.

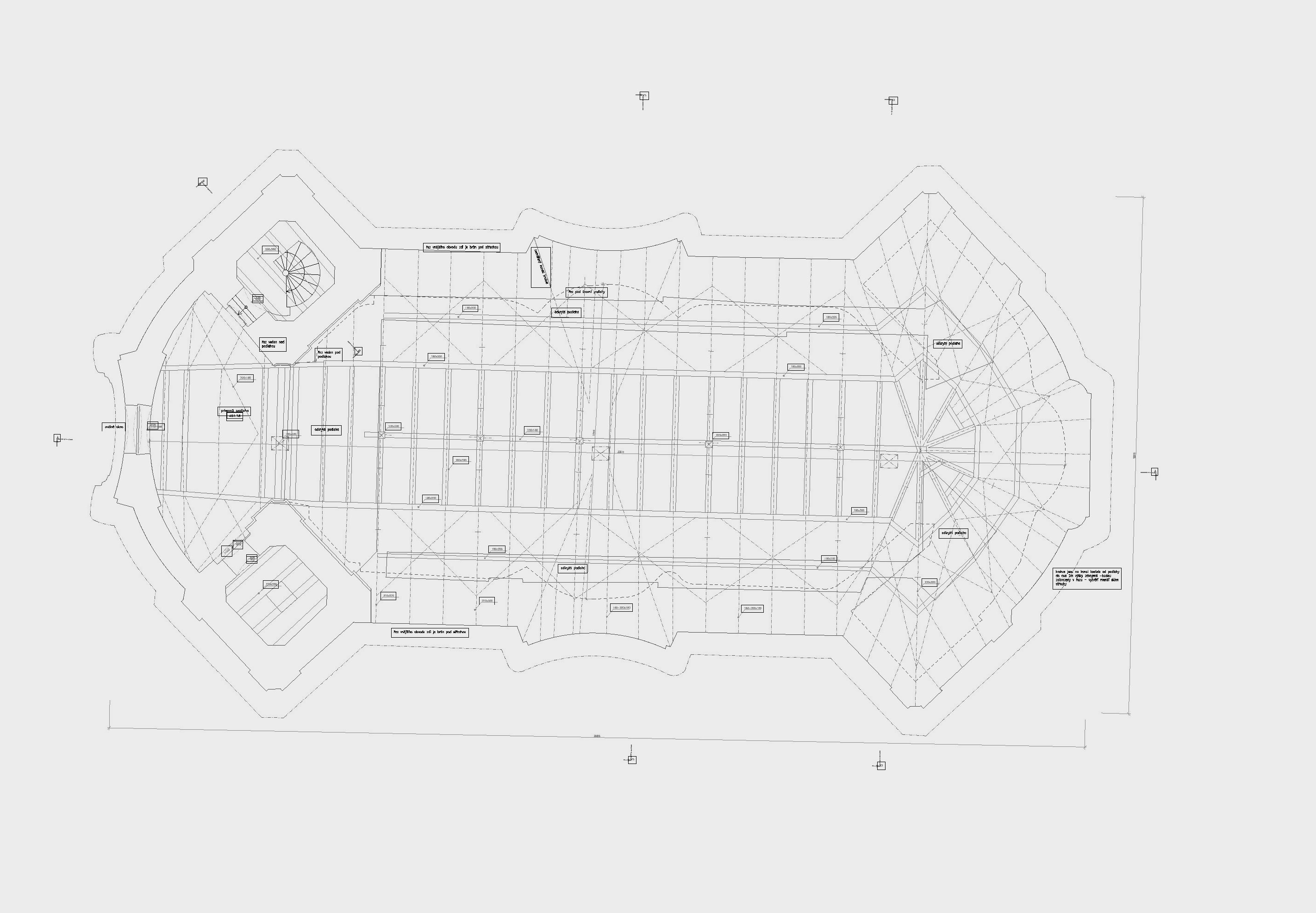

Zwecks Vorbereitung des Projekts für die Kirchenrenovierung war es erforderlich, eine komplette Vermessung des Objekts einschließlich einer detaillierten Bestandsaufnahme der Dachstuhlelemente vorzunehmen.

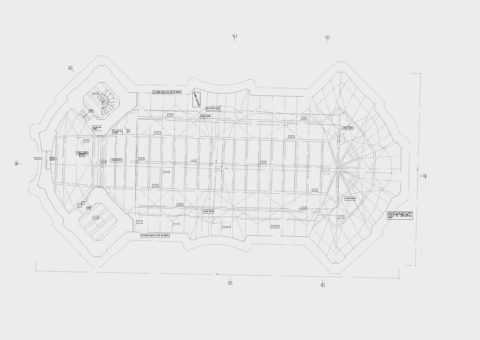

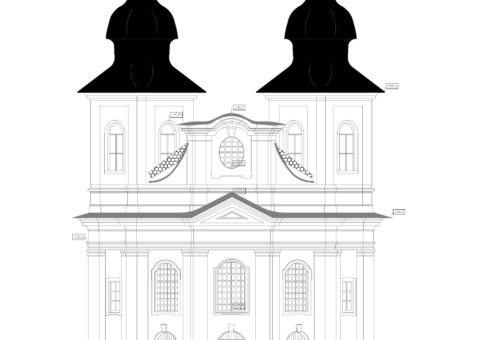

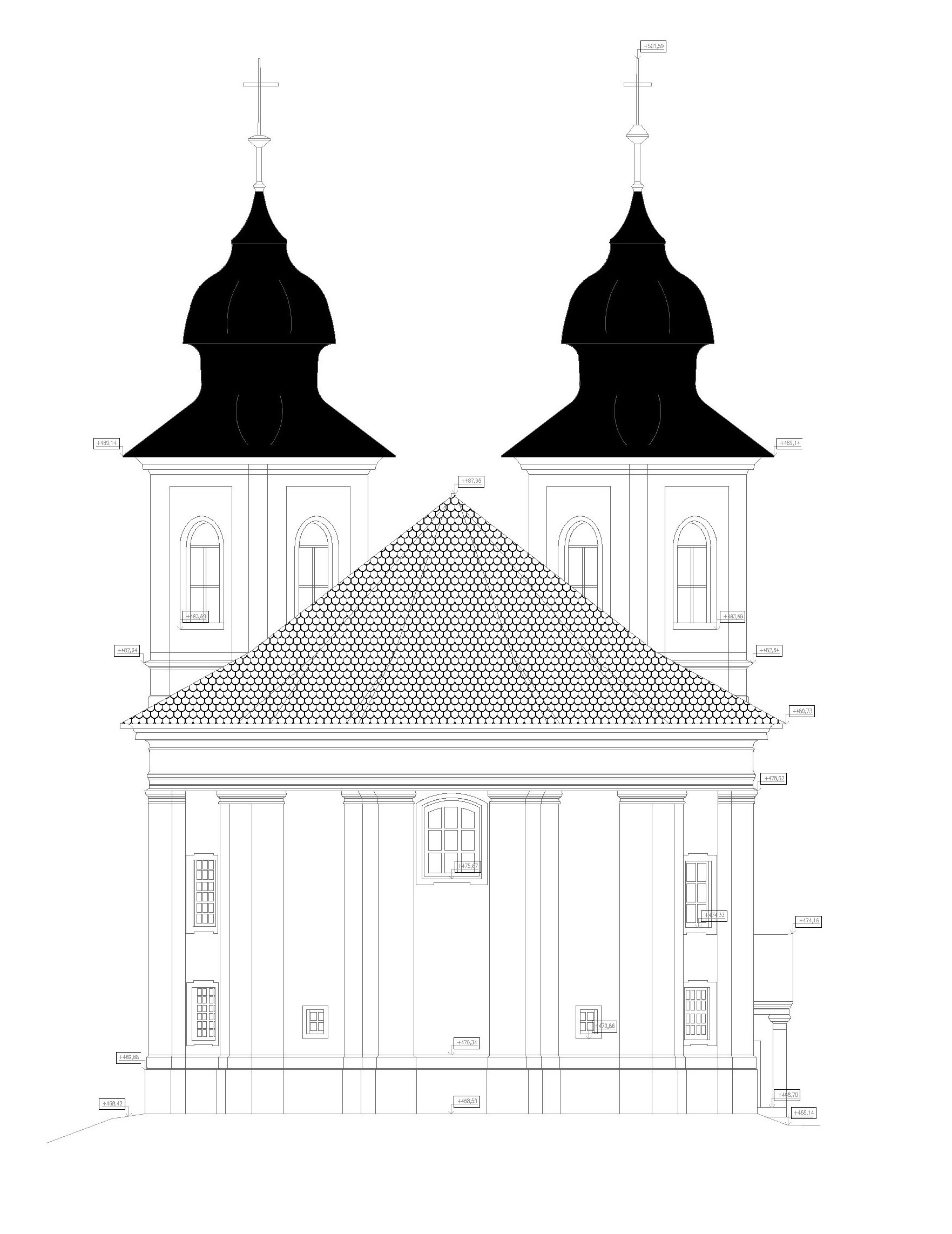

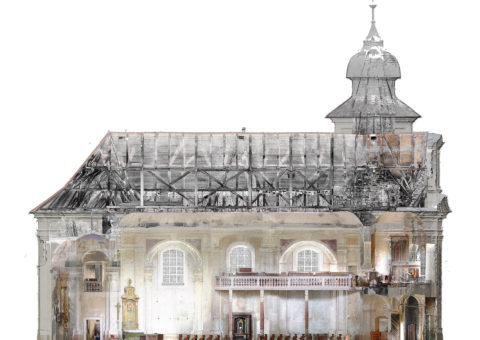

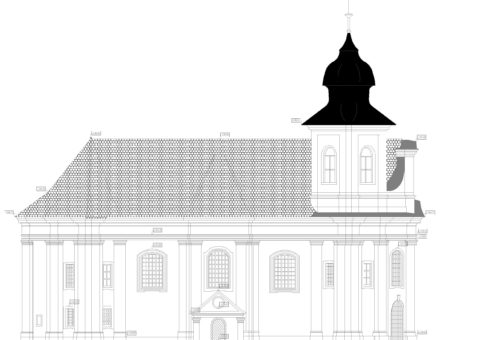

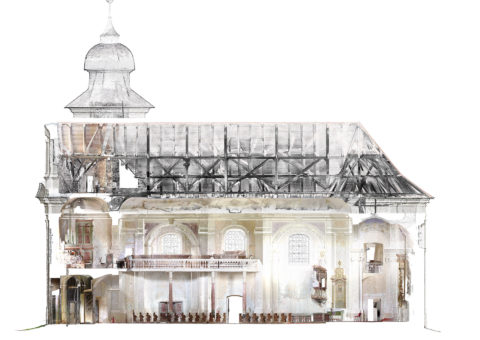

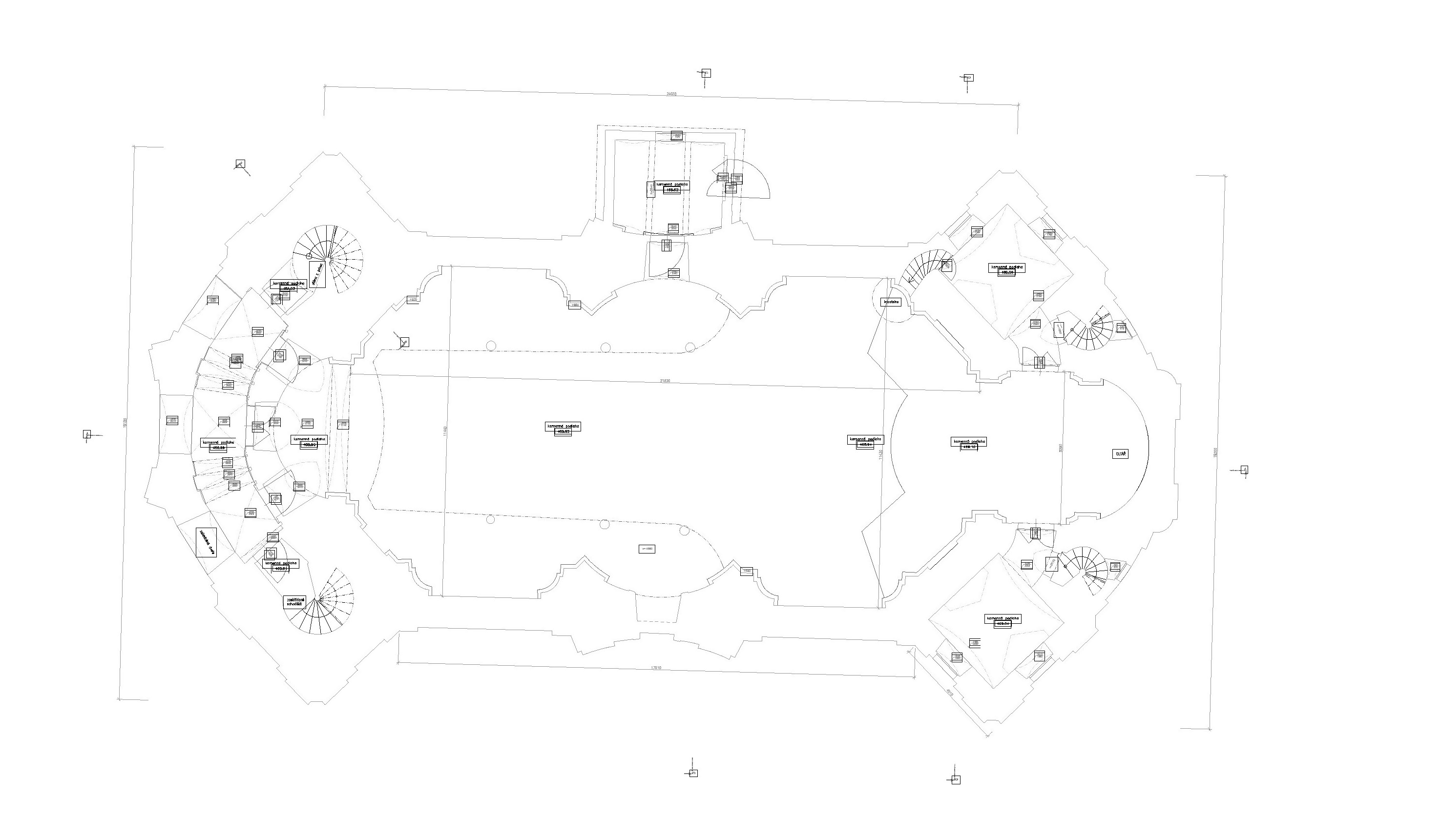

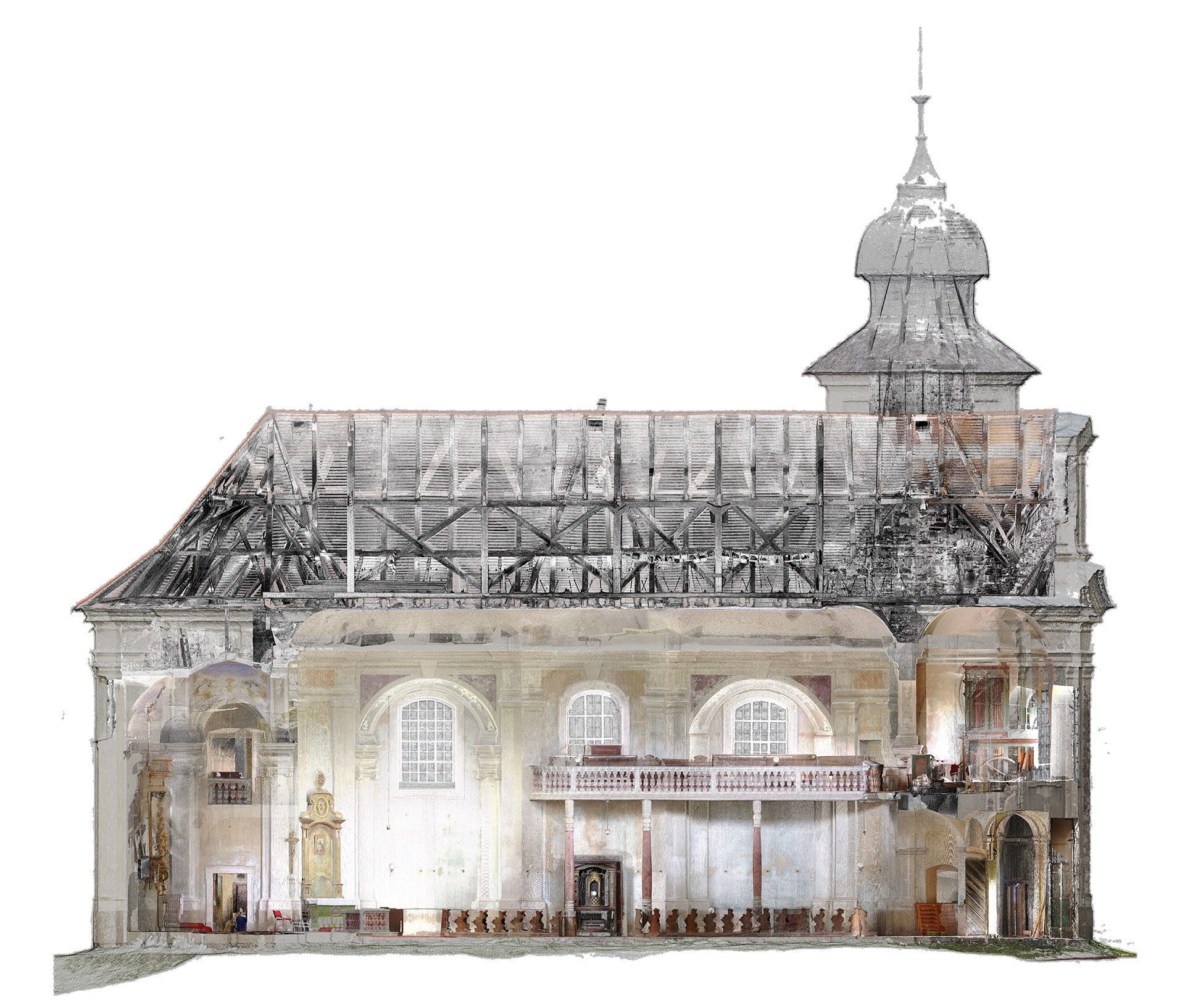

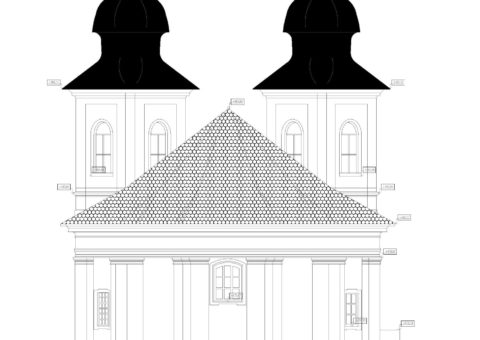

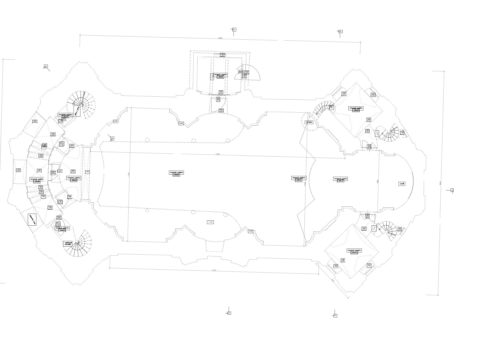

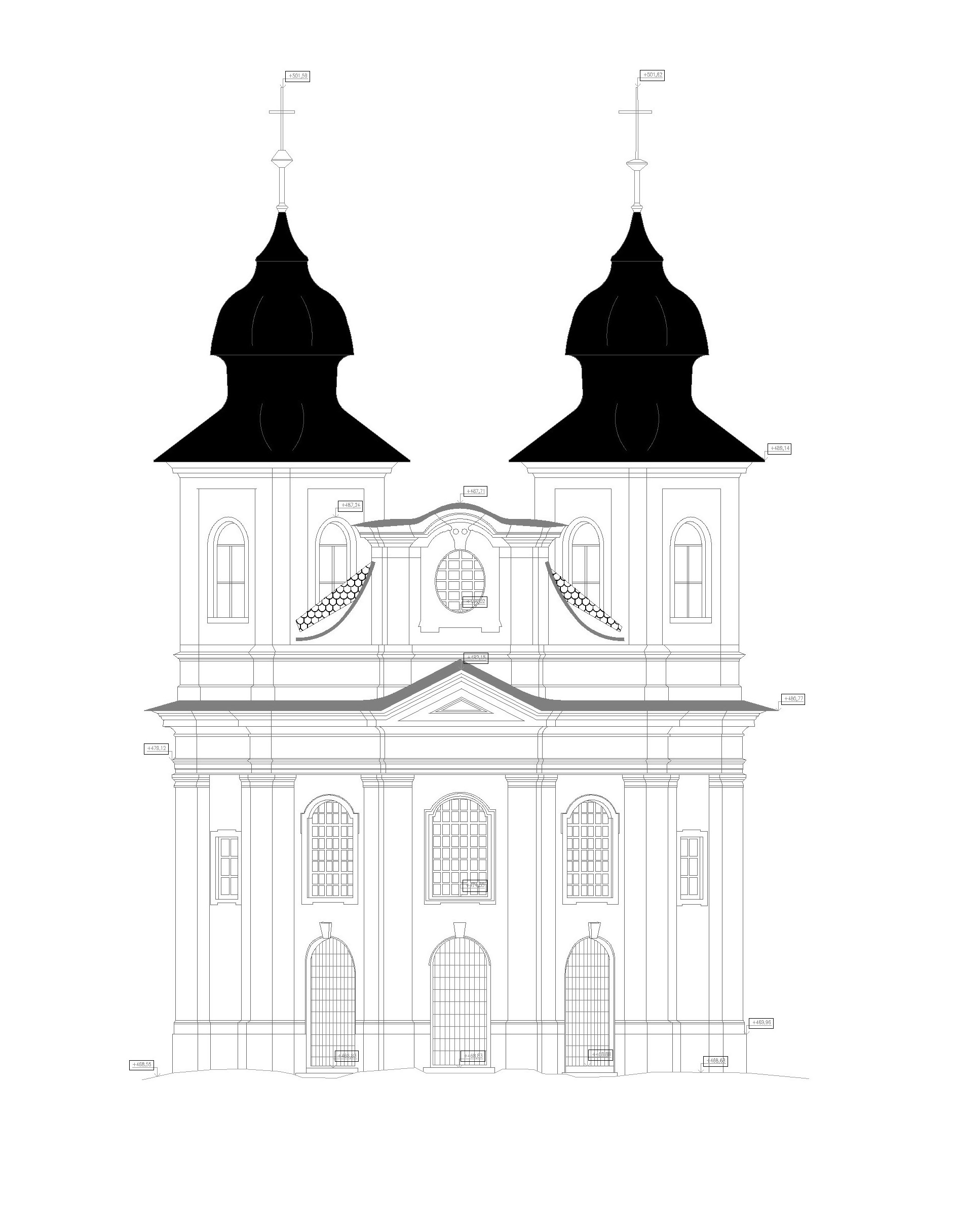

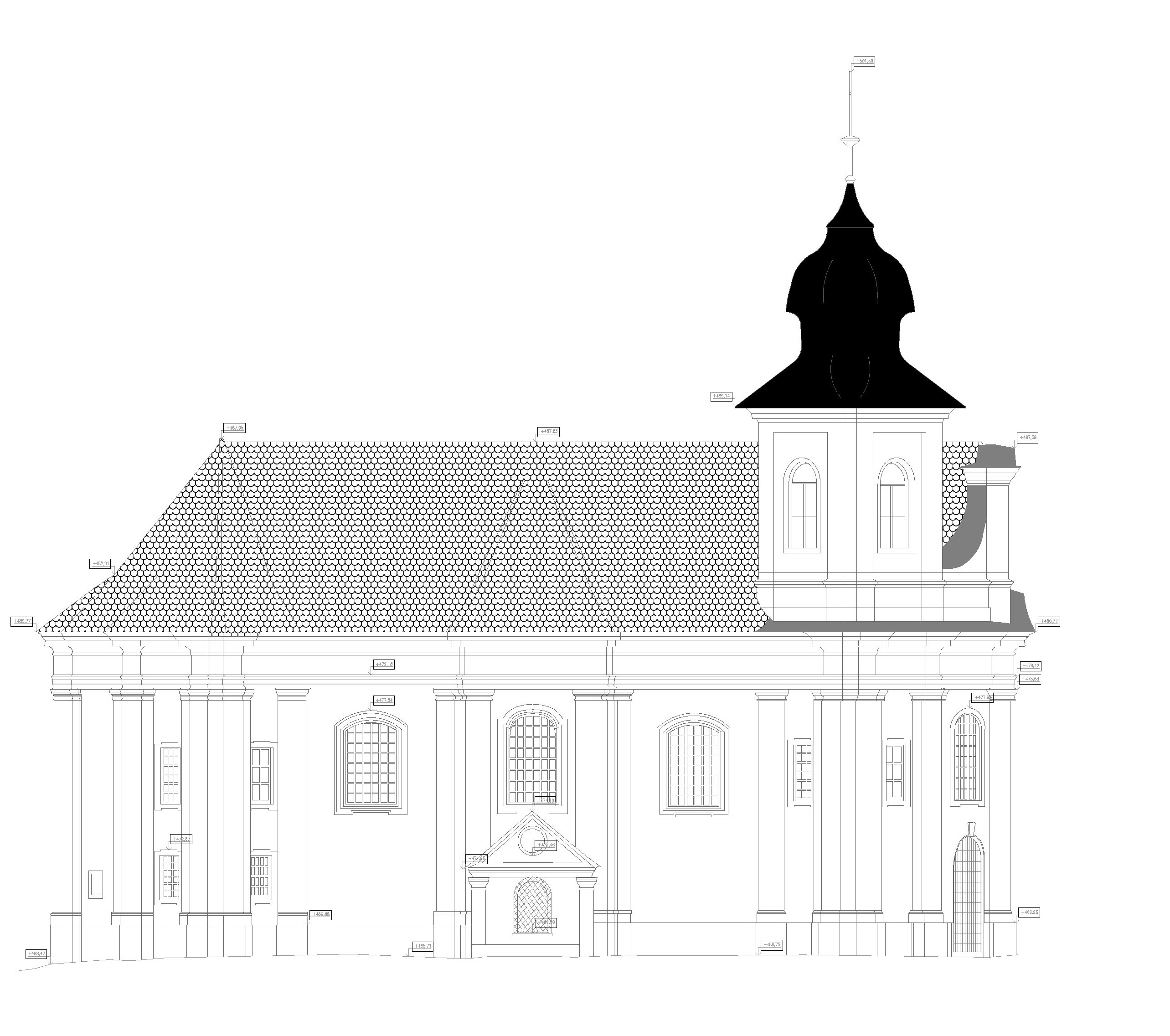

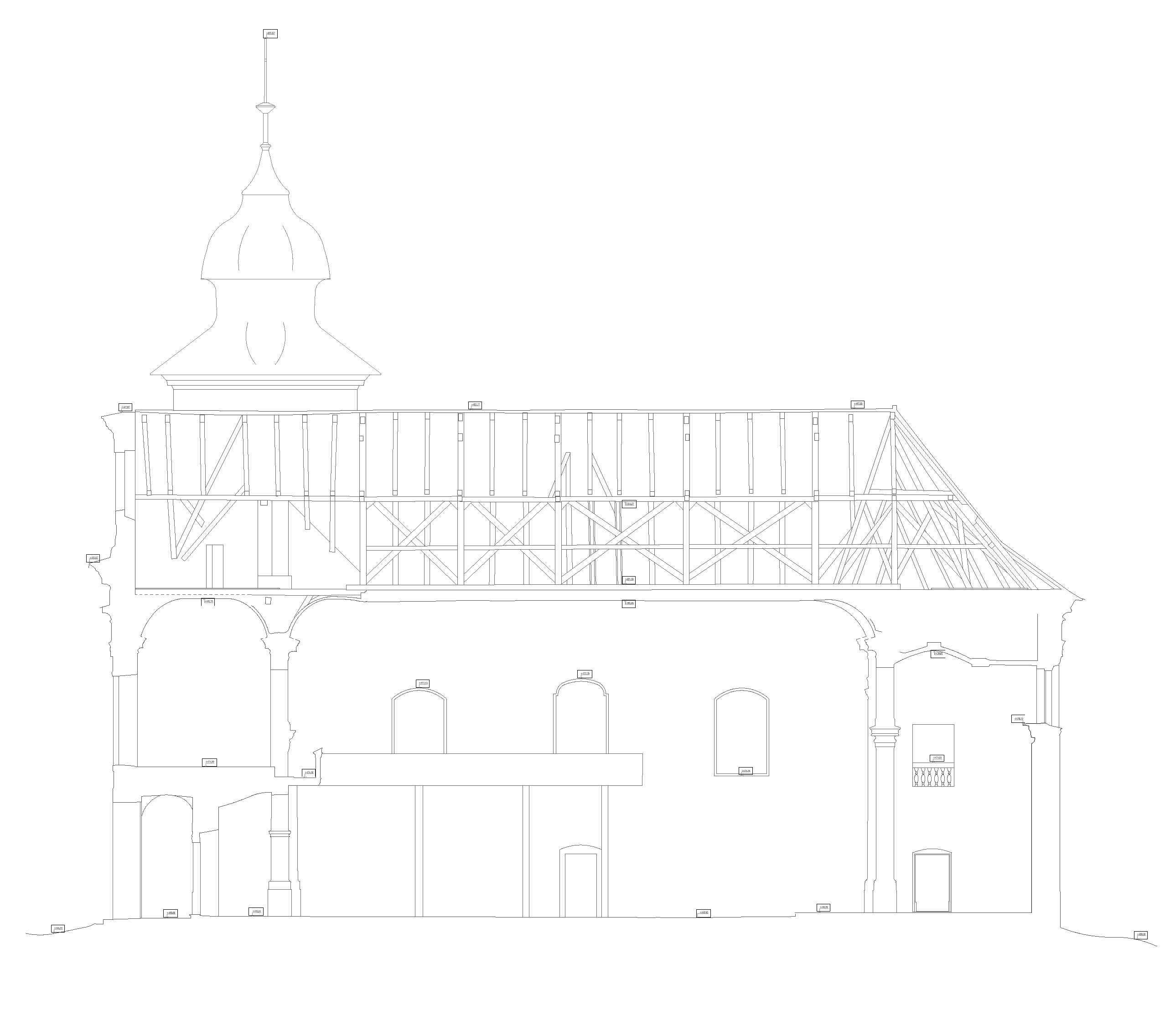

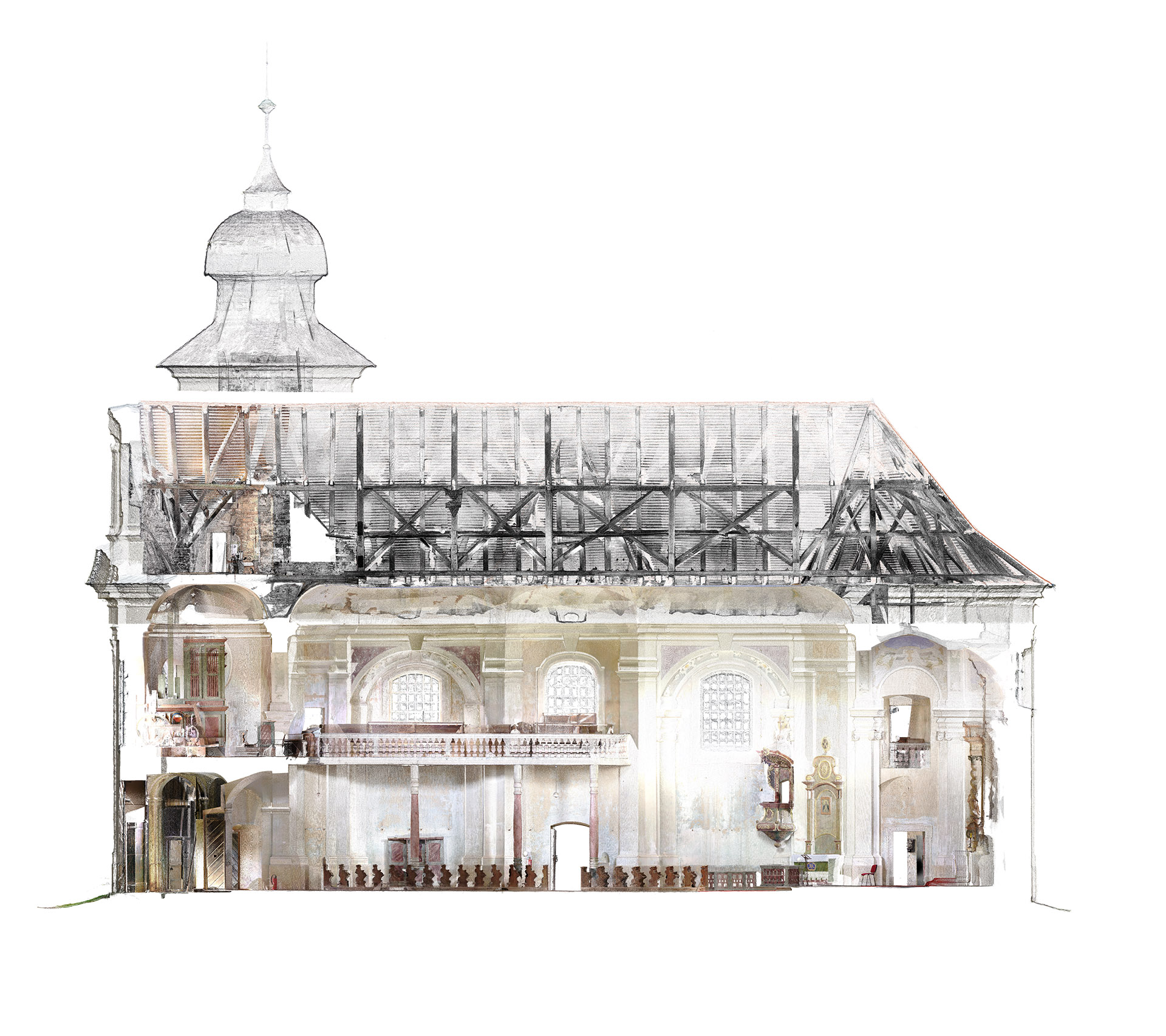

Im Rahmen des Projekts wurden modernste Technologien und Verfahren wie terrestrische Photogrammetrie und Aerophotogrammetrie in Kombination mit 3-D-Laserscanning und klassischen Vermessungsmethoden eingesetzt. Das Ergebnis der Vermessung war ein sehr genaues 3-D-Modell des Objekts in Form einer Punktewolke, aus der dann die kompletten Baupläne samt Schnitten, Grundrissen und Orthofoto-Ansichten der einzelnen Fassaden erzeugt wurden.
