CAD PASPORT
Pařížan

Lokalita

Praha

Česká republika



časová náročnost

2 Dny v terénu

15 Dní zpracování pasportu

5 dní zpracování kalkulace podlahových ploch dle IPMS a GIF

produkty

Mračno bodů,  360° Foto prohlížečka, CAD dokumentace, Pronajímatelné plochy IMPS a GIF

Přesnost

2mm mračno bodů

LOD2 CAD dokumentace

PAŘÍŽAN - Václavské náměstí

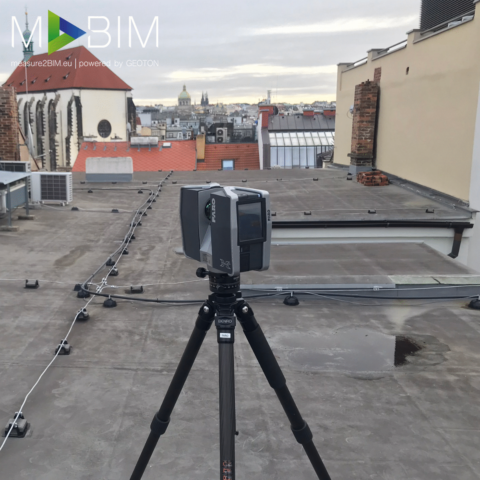

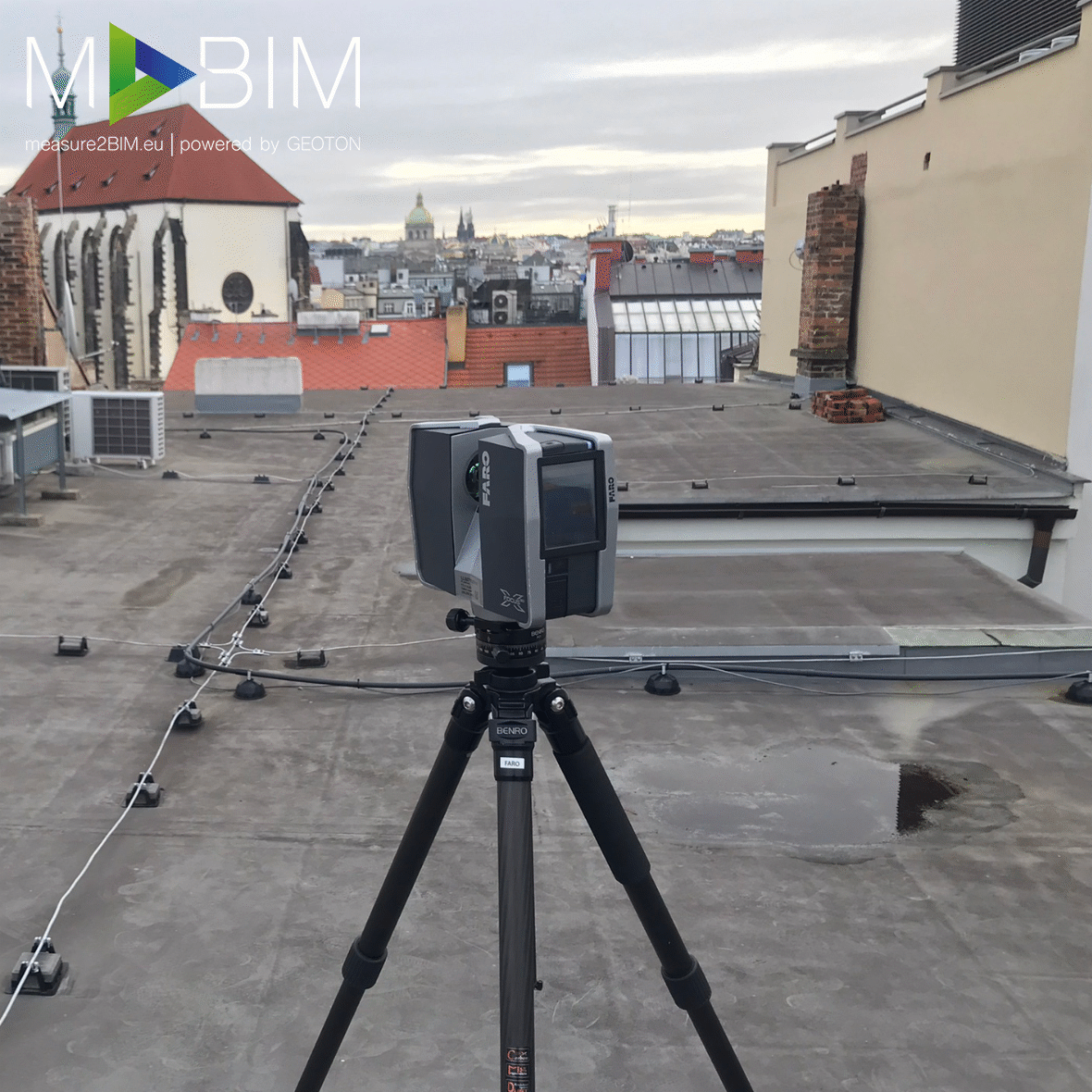

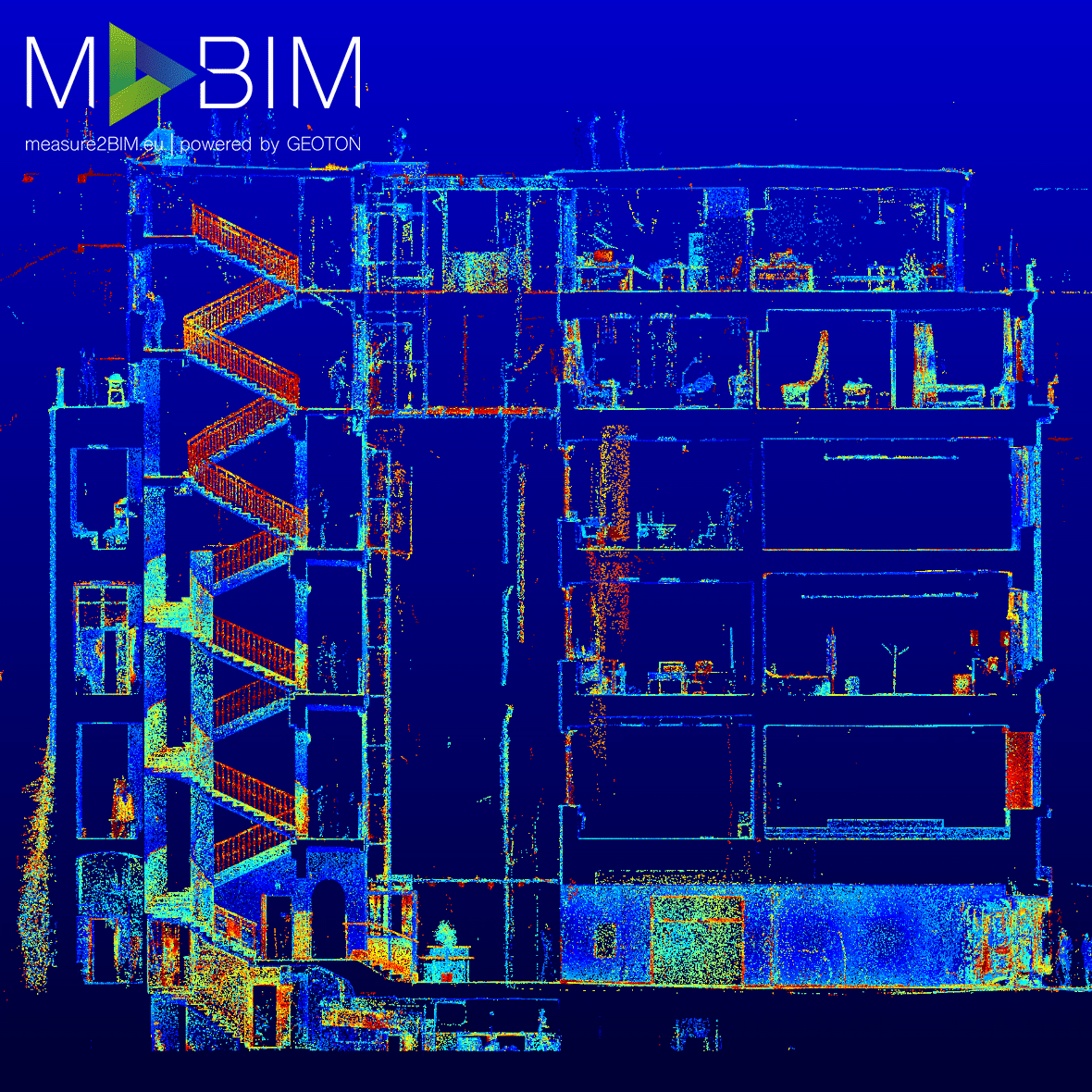

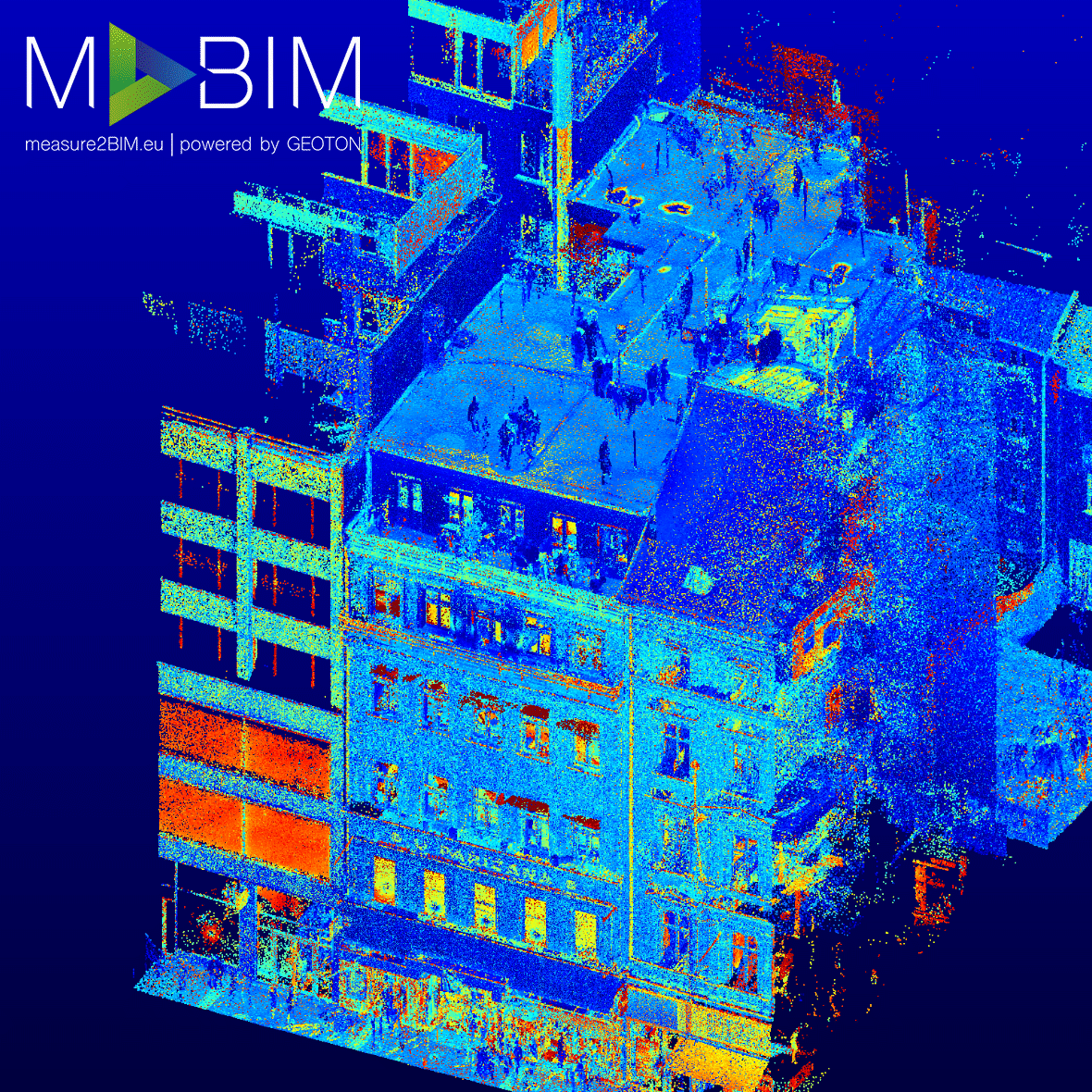

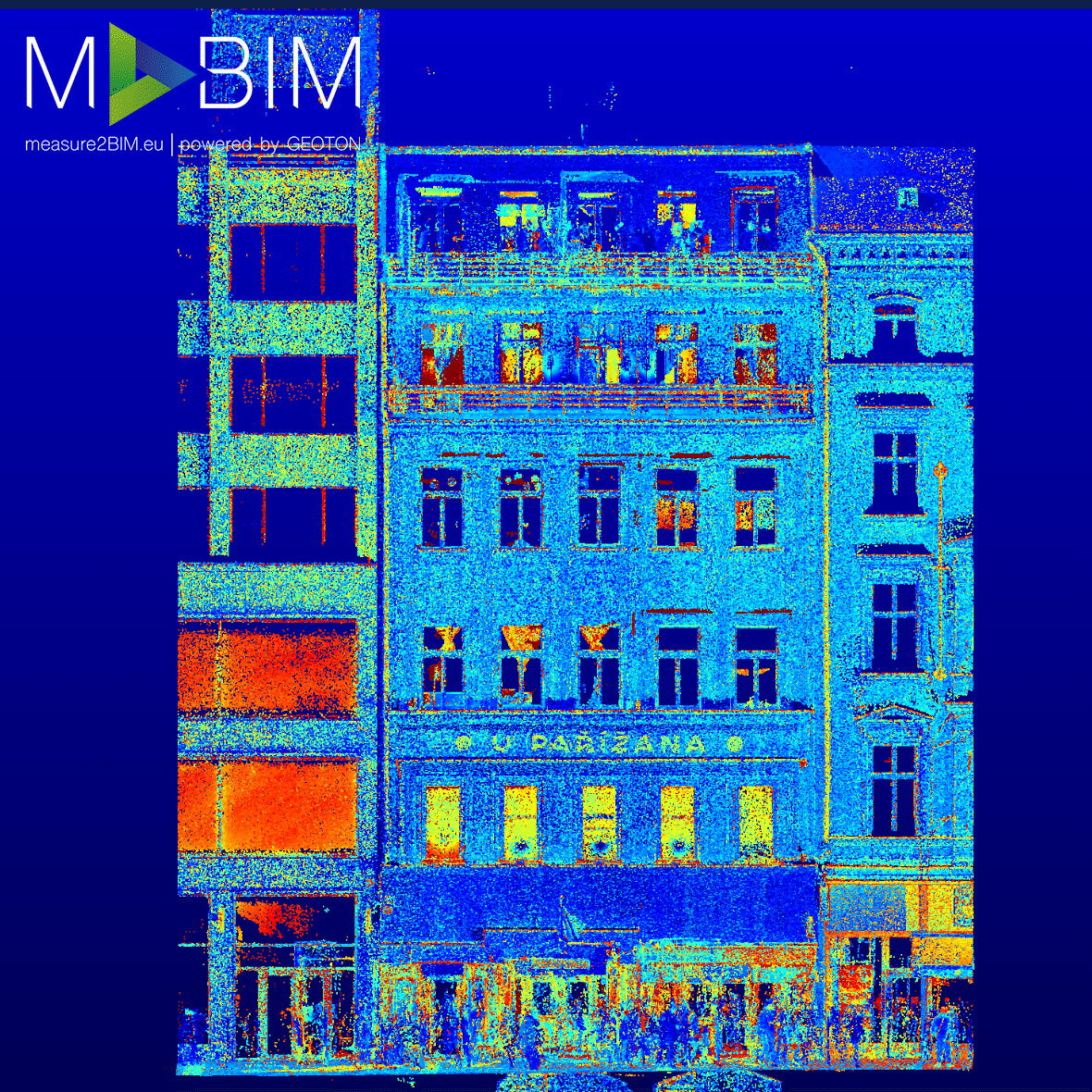

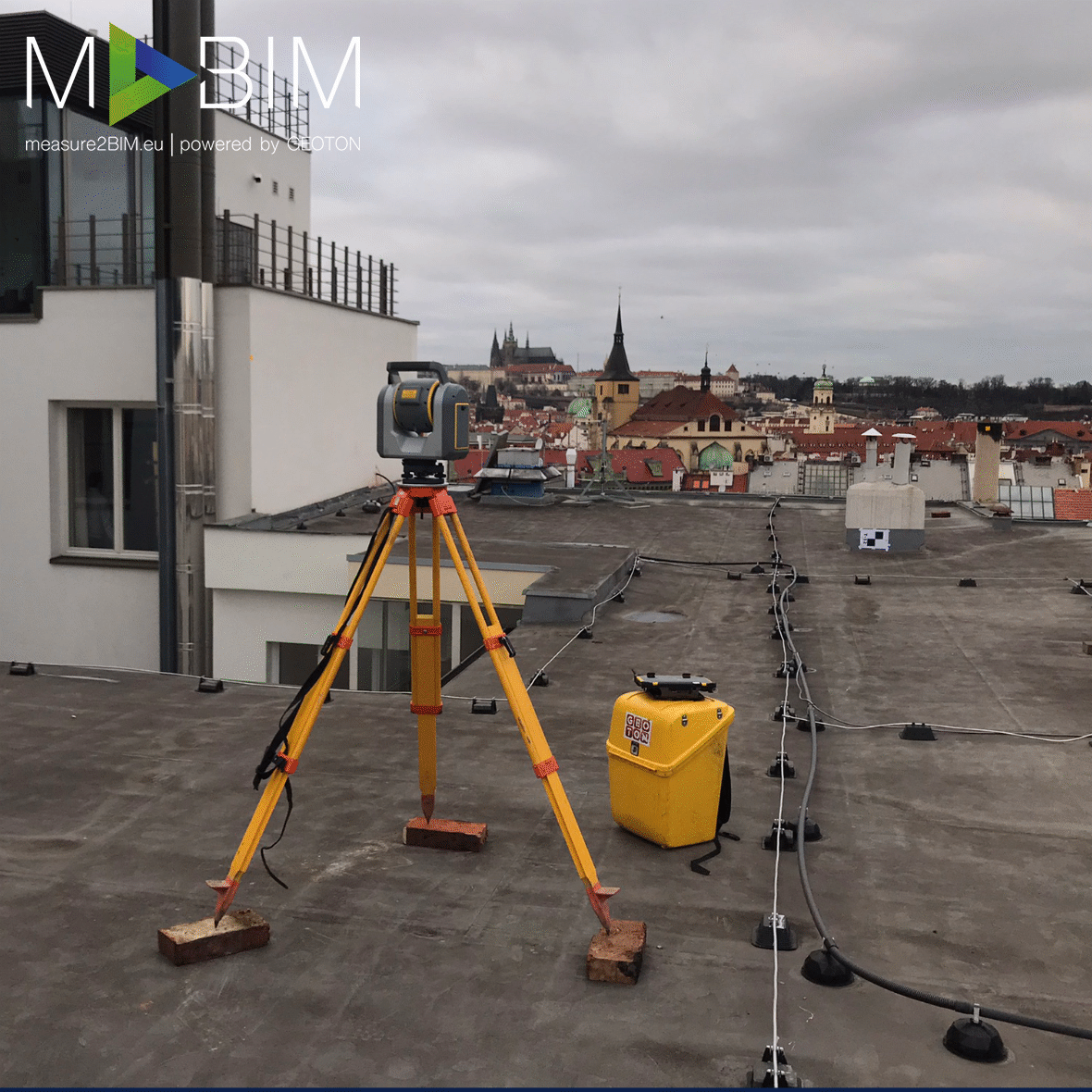

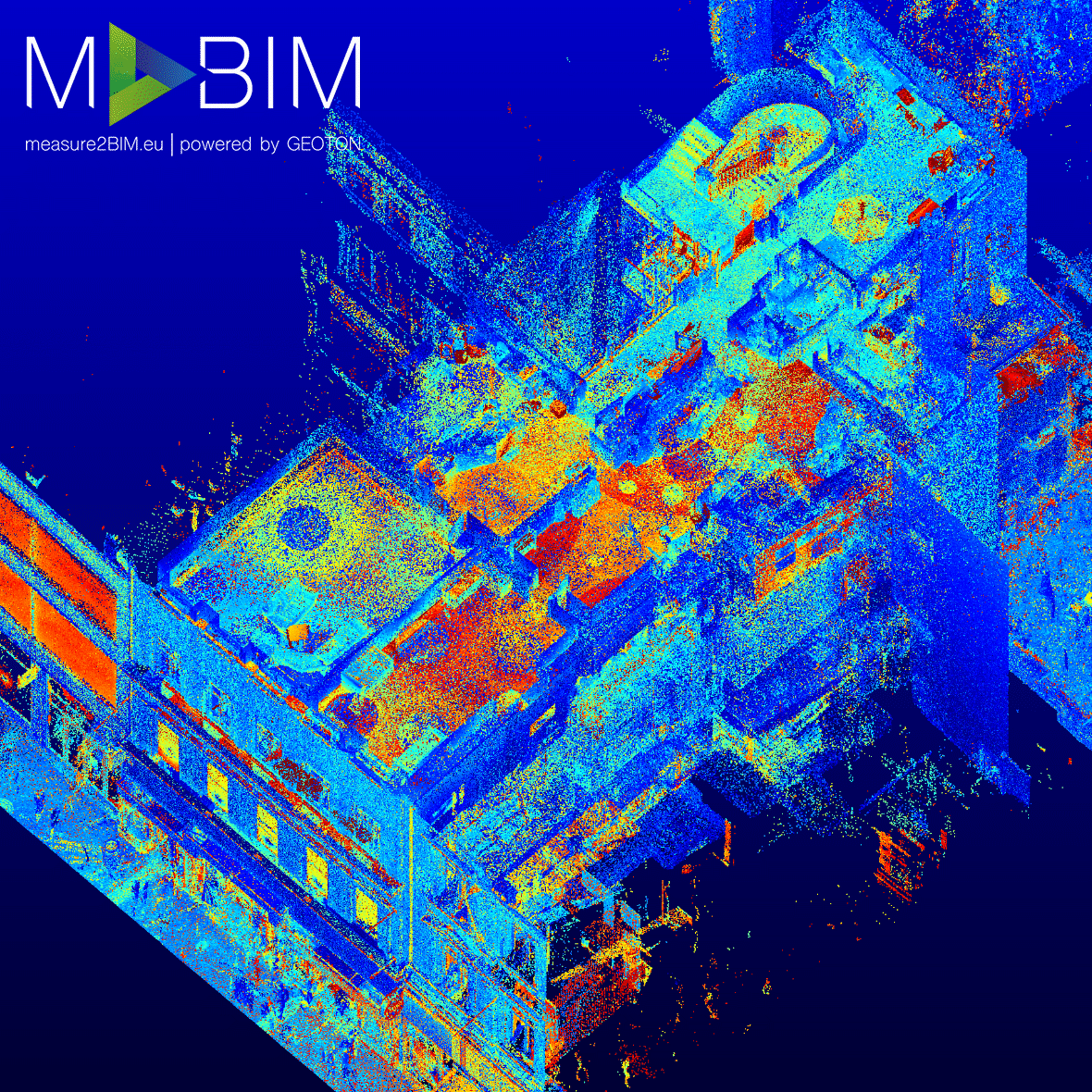

Na zaměření historického bytového domu v Praze jsme použili nejmodernější technologie a postupy, jako je 3D laserové skenování v kombinaci s klasickými geodetickými metodami. Díky této kombinaci metod jsme vytvořili vysoce přesný 3D model ve formě mračen bodů, kterého přesnost a osazení na souřadnice bylo ověřeno pomocí specializovaných geodetických zařízení a postupů.  Díky použití Laserových skenerů jsme celý objekt zaměřili za 2 dny. Tato metoda zaměření, díky svojí rychlosti a efektivitě, umožňuje zaměřovat budovy i bez omezení jejich běžného provozu.

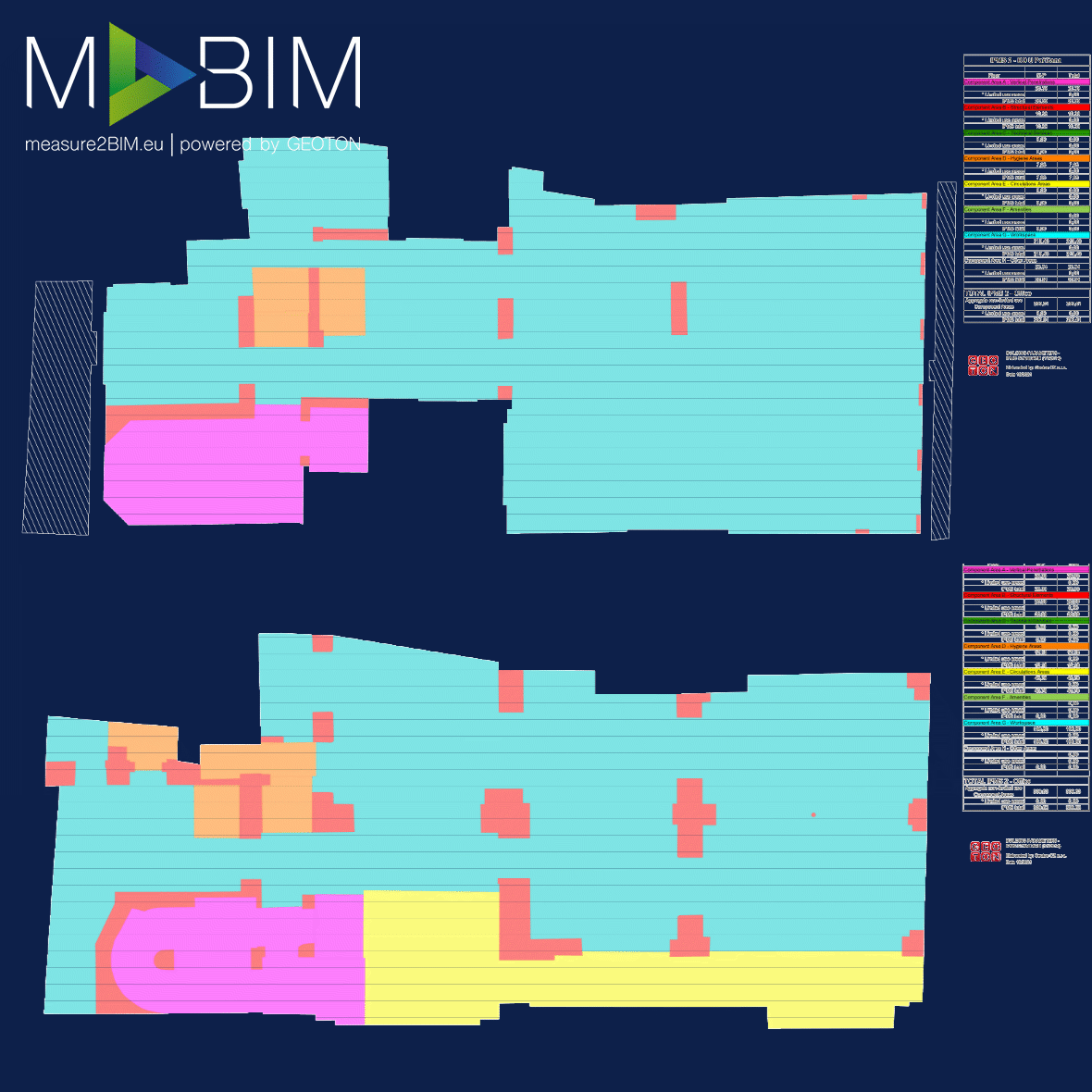

V první fáze zpracování dokumentace jsme dle požadavků klienta zpracovali kalkulaci podlahových ploch dle standardů IPMS a GIF.

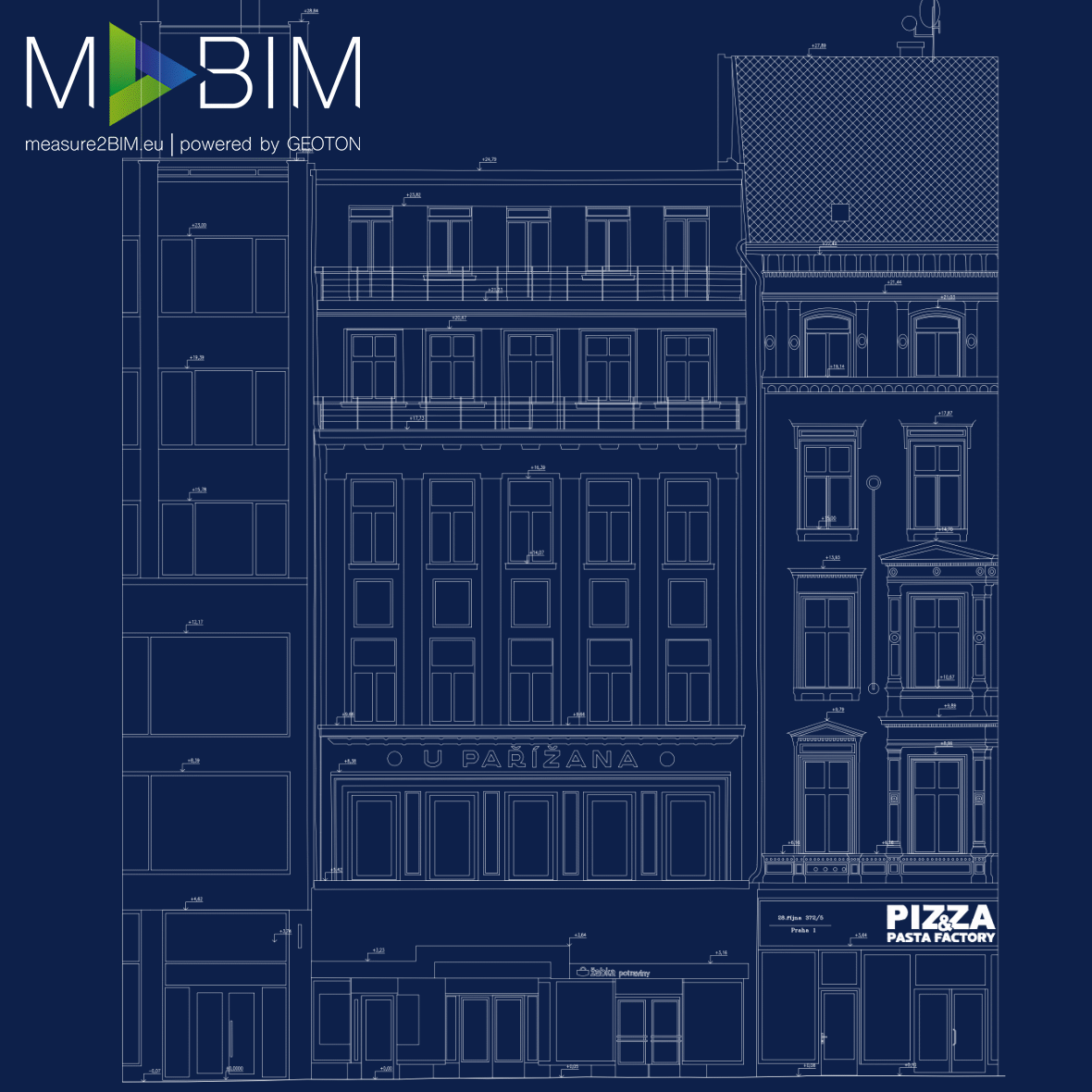

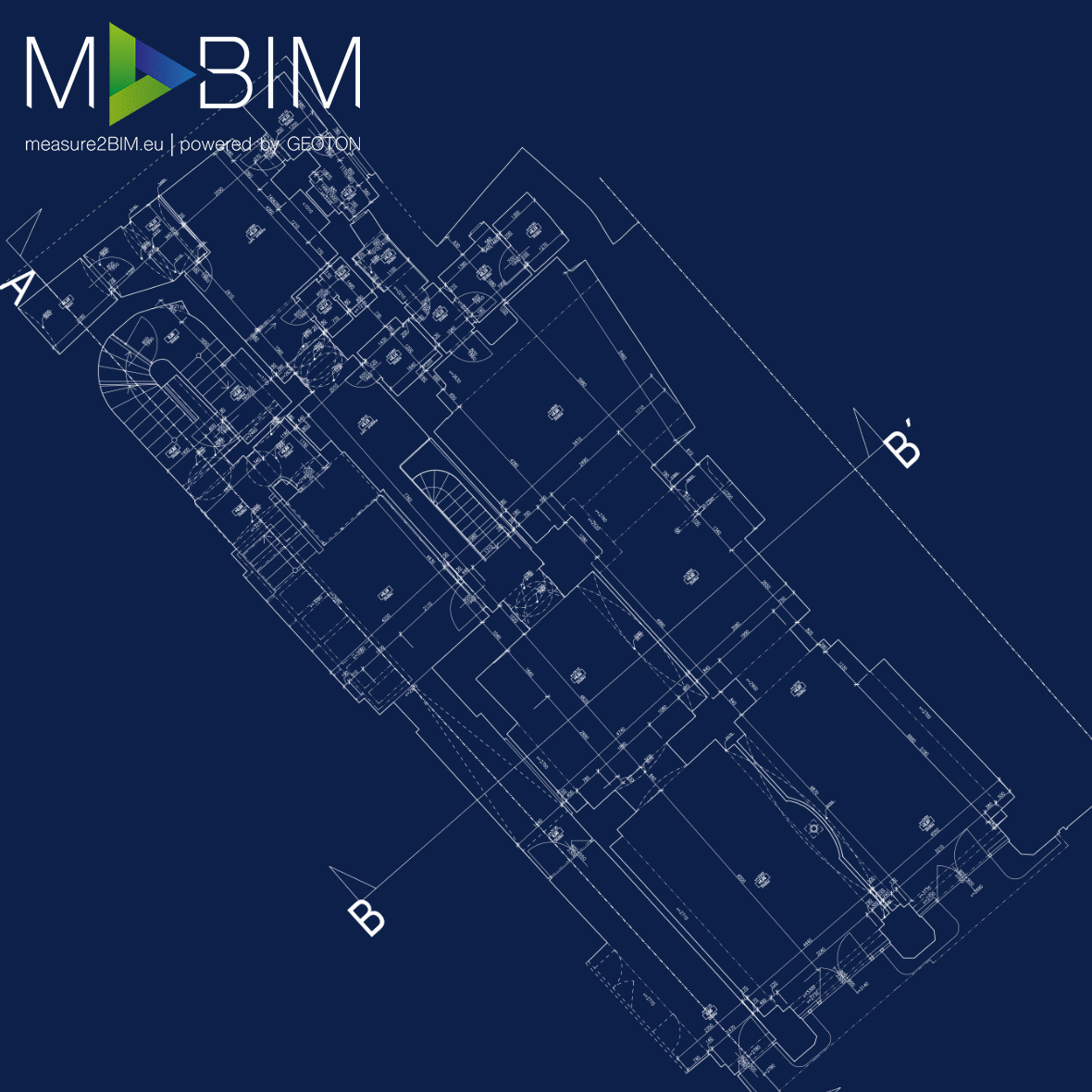

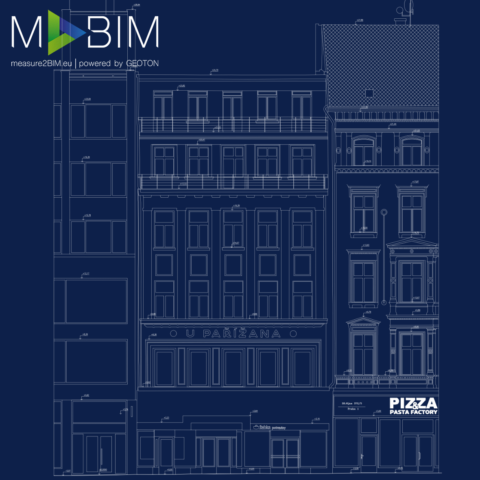

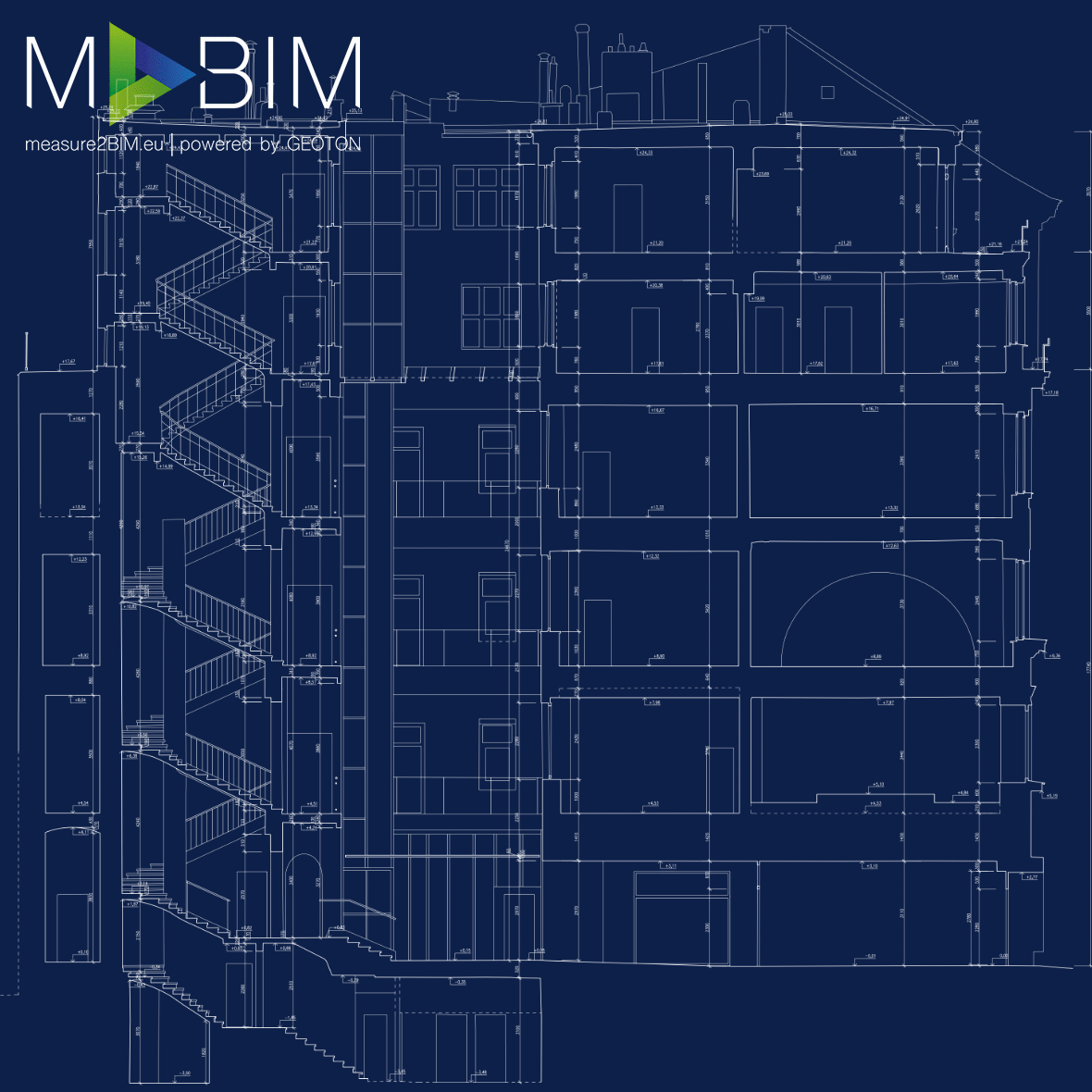

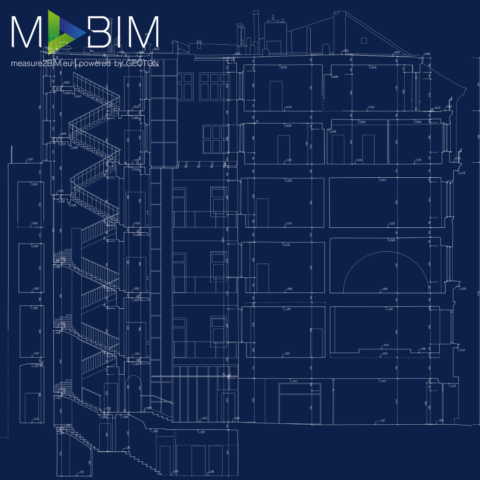

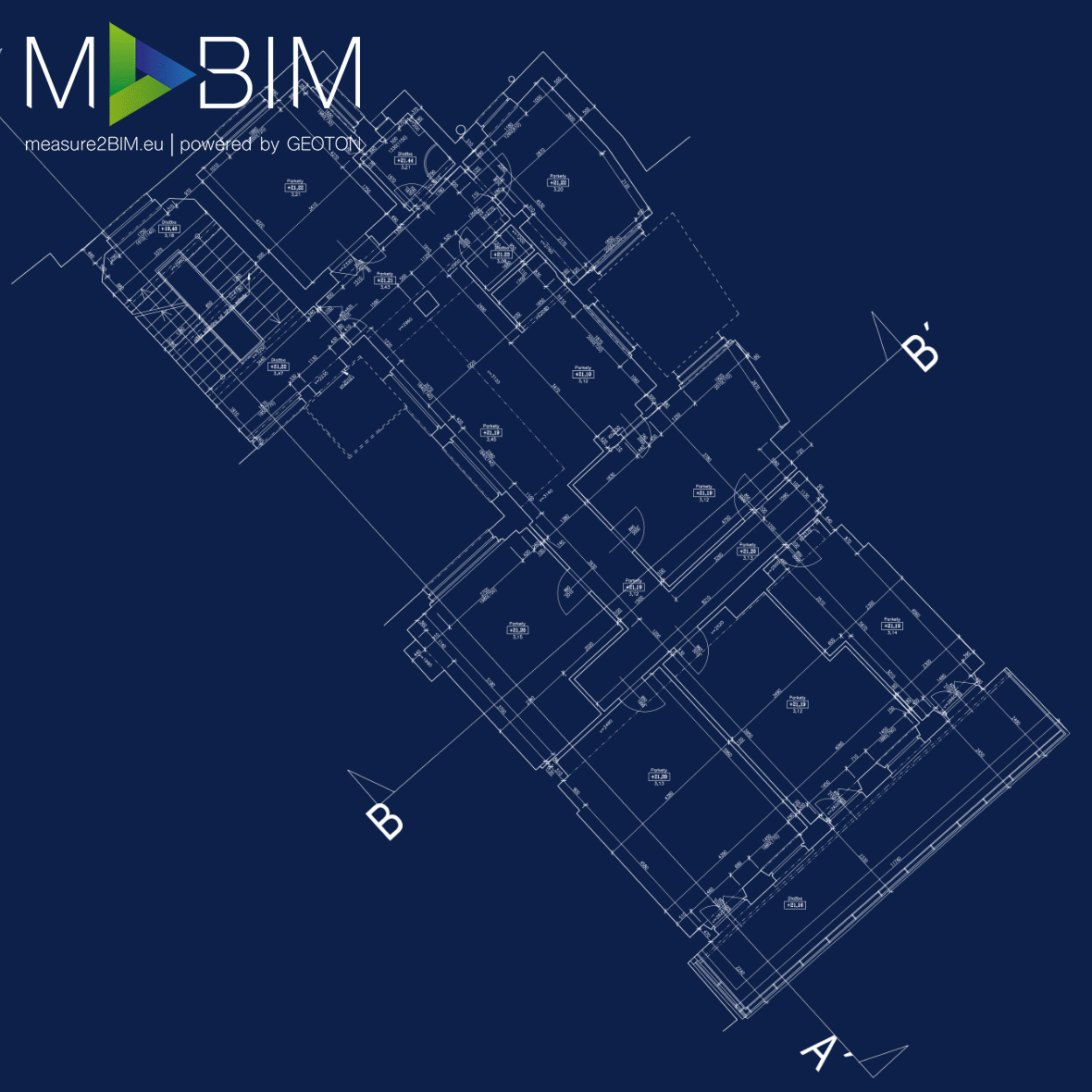

Následně jsme mračno bodů použili na zpracování 2D stavební dokumentace. Výsledný pasport objektu obsahoval řezy, půdorysy a pohledy na všechny fasády. Jako úroveň detailnosti CAD dokumentace klient svolil dokumentaci v detailnosti LOD2, která bude sloužit jako podklad k rekonstrukci objektu.
