![](http://www.measure2bim.eu/wp-content/uploads/2019/03/LOCATION-g.png)
Lokalita
Broumov
Česká republika
![](http://www.measure2bim.eu/wp-content/uploads/2019/03/TIMESPENT-g-g.png)
časová náročnost
1 Den v terénu
10 Dní zpracování dokumentace
![](http://www.measure2bim.eu/wp-content/uploads/2019/03/DOCUMENTS-g-.png)
produkty

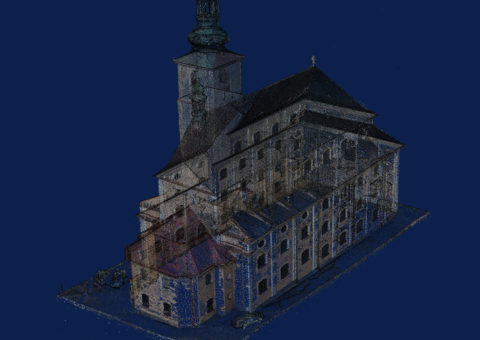

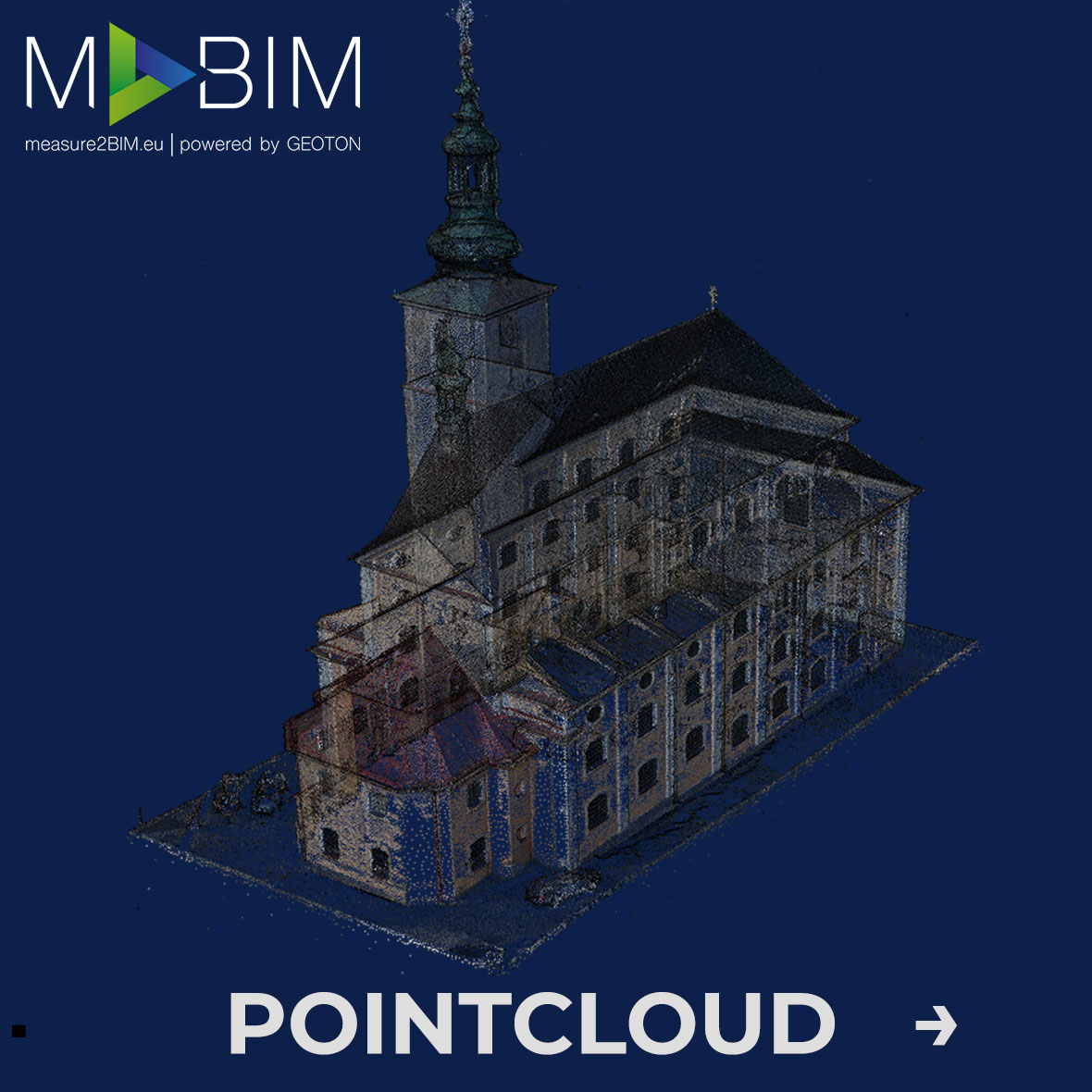

Mračno bodů, 360° Foto prohlížečka, CAD dokumentace
![](http://www.measure2bim.eu/wp-content/uploads/2019/03/PRECISION-g.png)
Přesnost
2mm mračno bodů
20mm CAD dokumentace
CAD Projekt: Kostel Broumov

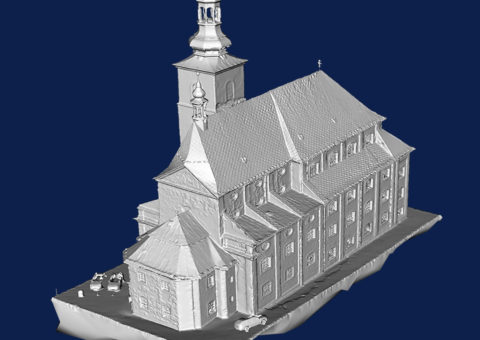

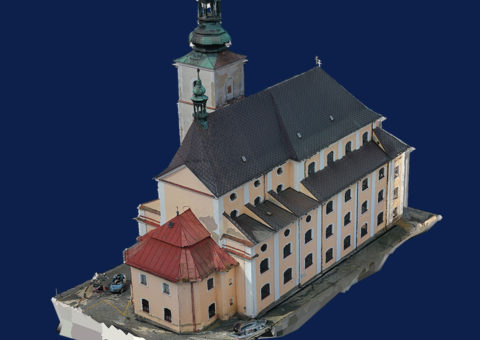

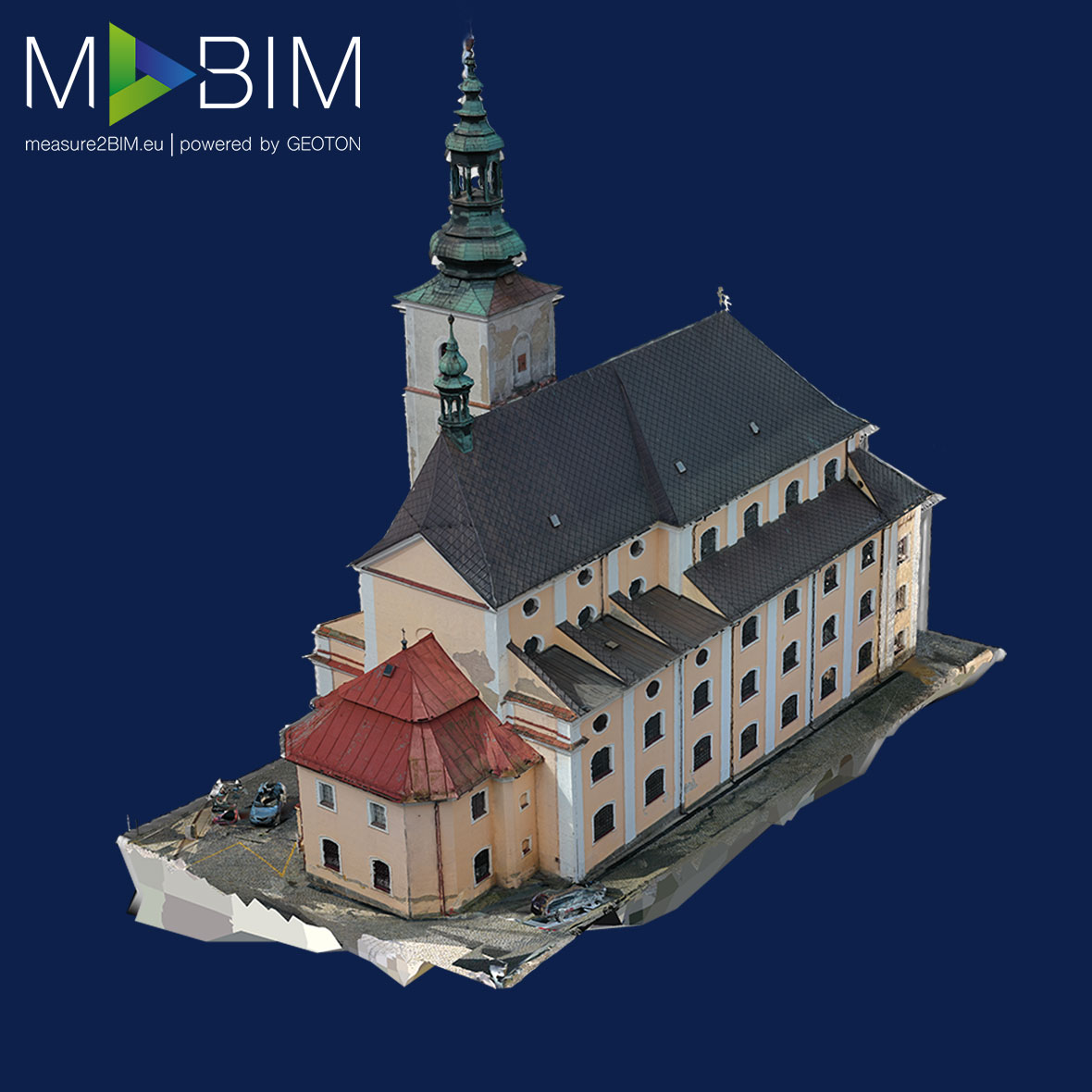

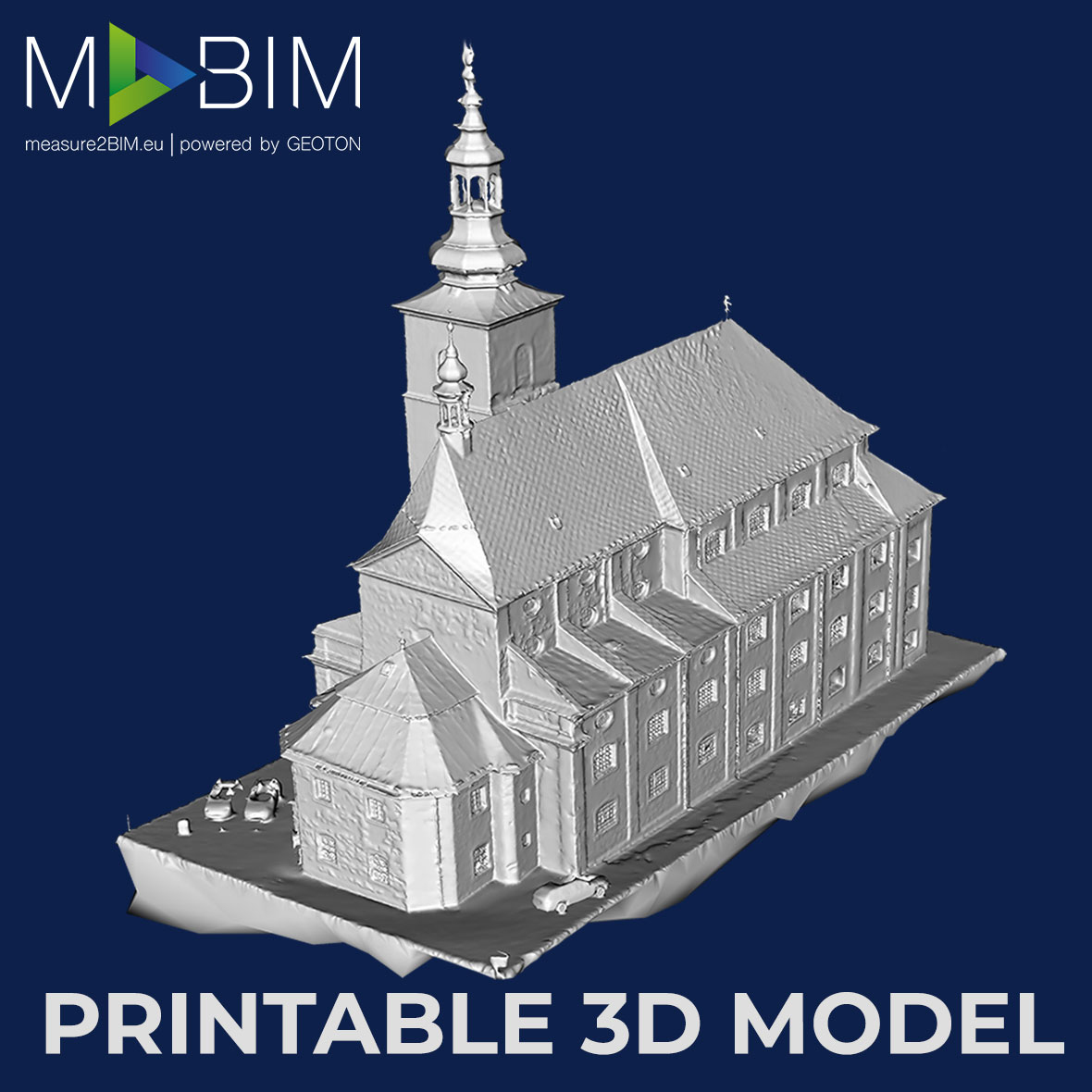

Na zaměření kostela Petra a Pavla v Broumově jsme použili nejmodernější technologie a postupy, jako je pozemní a letecká fotogrammetrie v kombinací s 3D laserovým skenováním a klasickými geodetickými metodami. Díky kombinaci metod fotogrammetrie a laserového skenování jsme vytvořili velmi přesné orthofoto pohledy, ulehčující architektům návrh sanace a rekonstrukce objektu. Tento typ zaměření nám navíc umožnil za jeden den zaměřit objekt kostela s přesností 2mm bez omezení jeho běžného provozu. 2D stavební dokumentace skutečného provedení byla zpracována z mračen bodů, v programu Autocad, v souladu s požadavky Národního památkového ústavu. Pasport obsahoval řezy, půdorysy a pohledy na všechny fasády v detailnosti LOD 2 (Rekonstrukce/Sanace).
