CAD-Projekt
Kirche St. Peter und Paul

LOKALITÄT

Broumov

Tschechische republik

ZEITAUFWAND

1 Tag vor Ort

10 Tage für die Bearbeitung im Büro

PRODUKTE

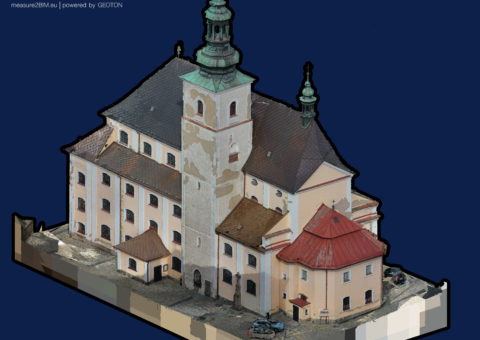

Punktewolke,  360° Foto Viewer, CAD Dokumentation, Orthofoto

GENAUIGKEIT

2mm Punktewolke

LOD2 CAD Dokumentation

Kirche St. Peter und Paul in Broumov

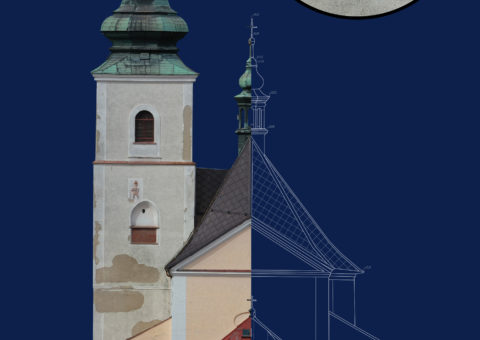

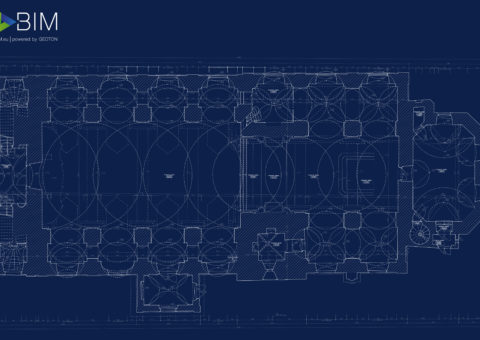

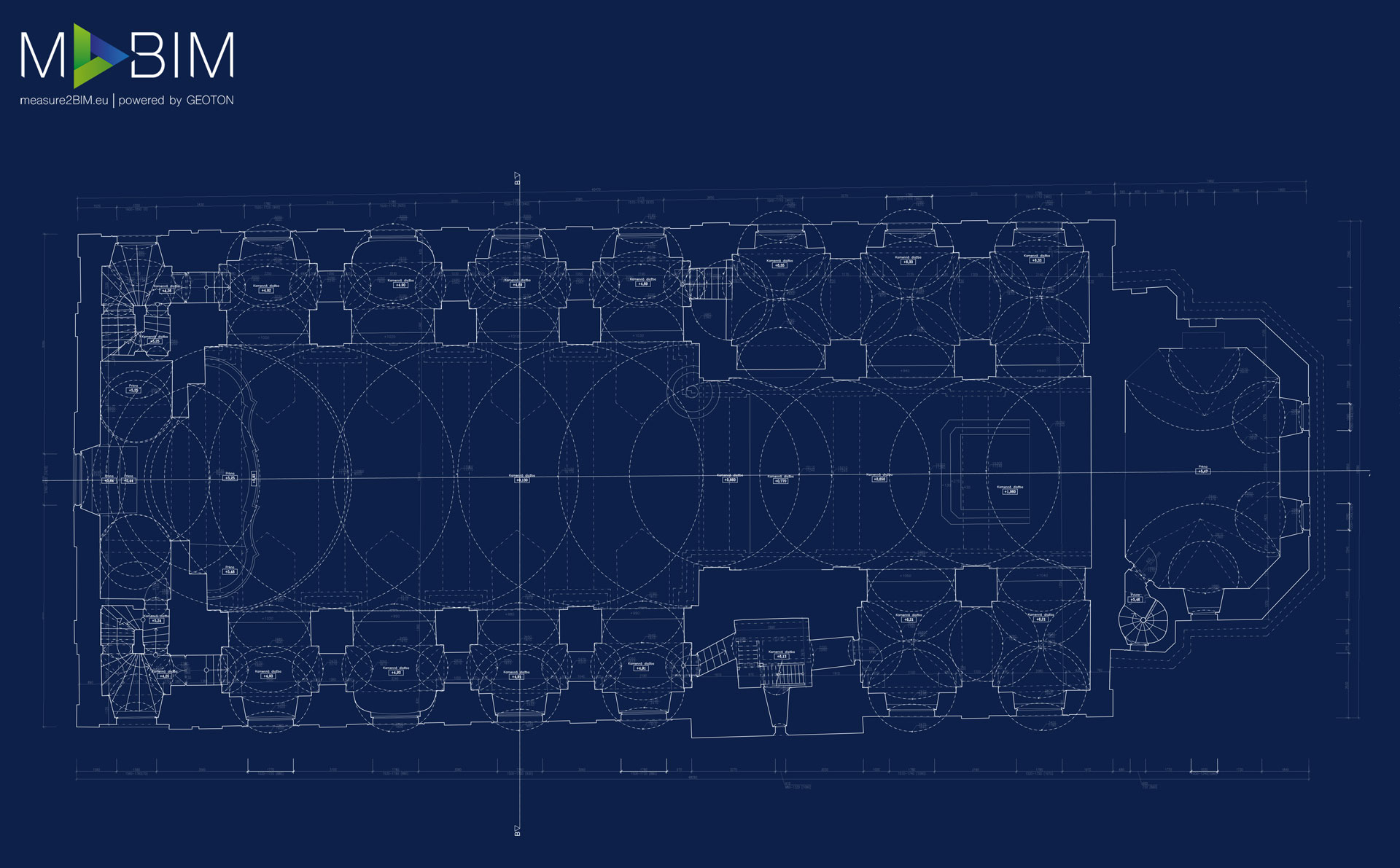

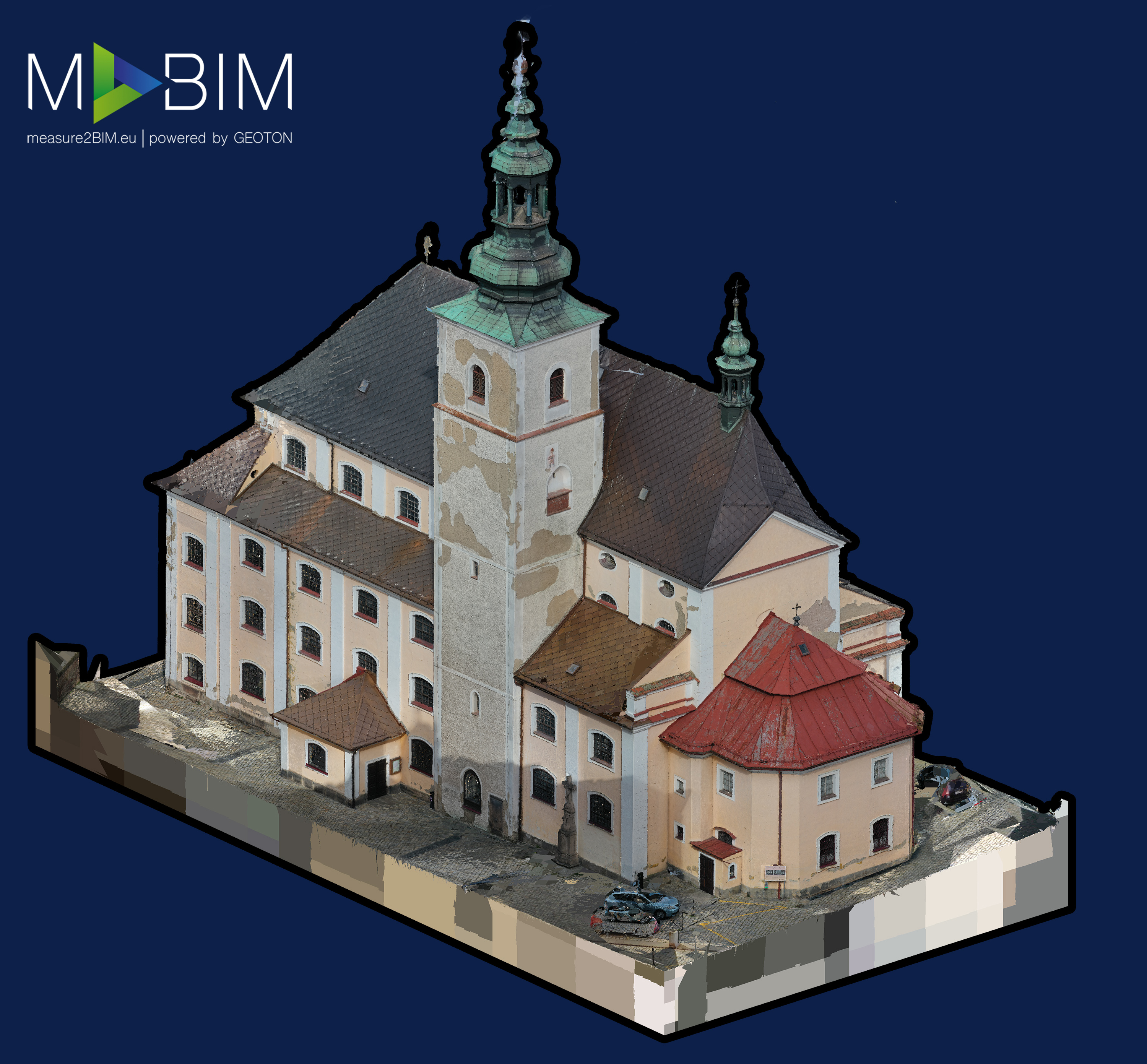

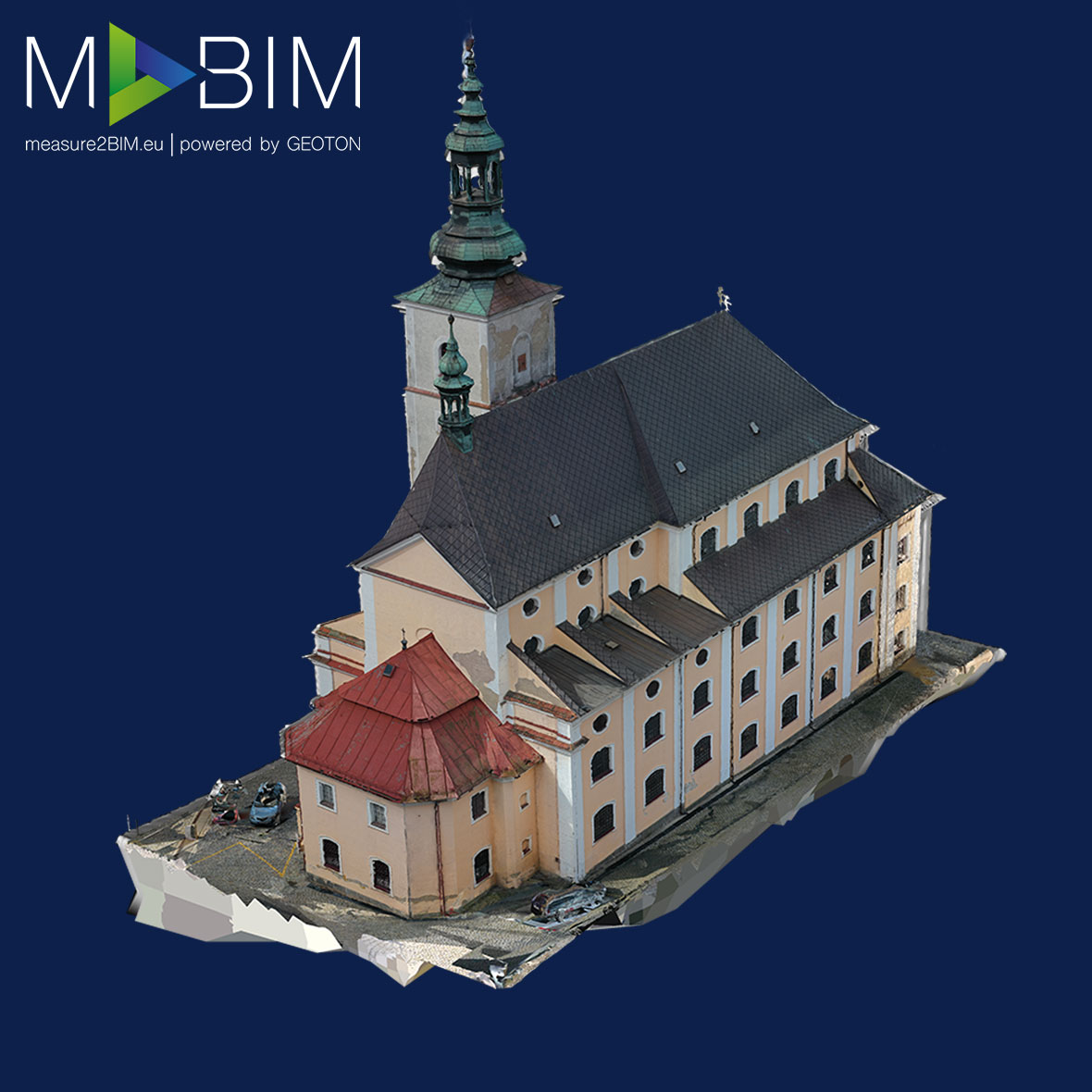

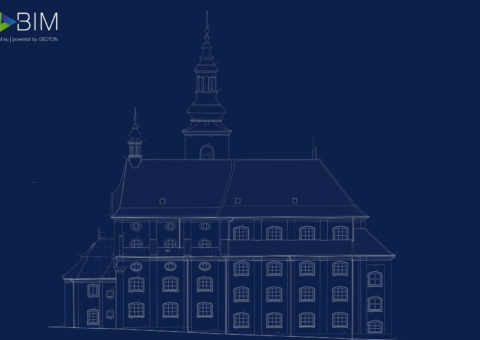

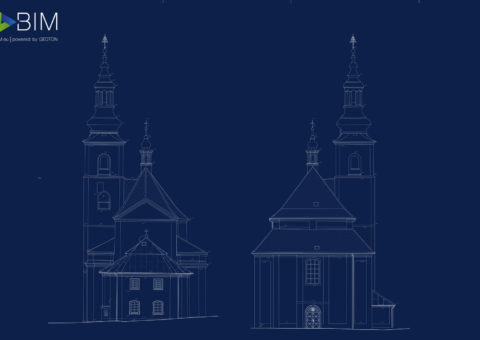

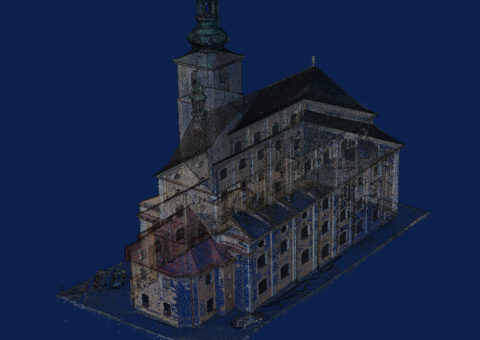

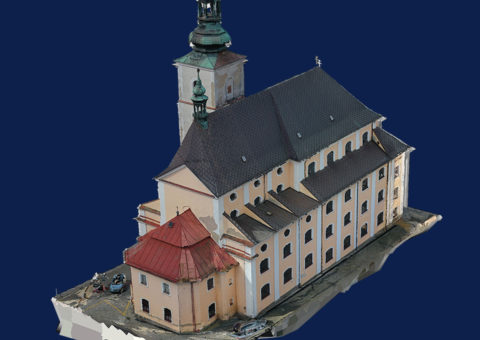

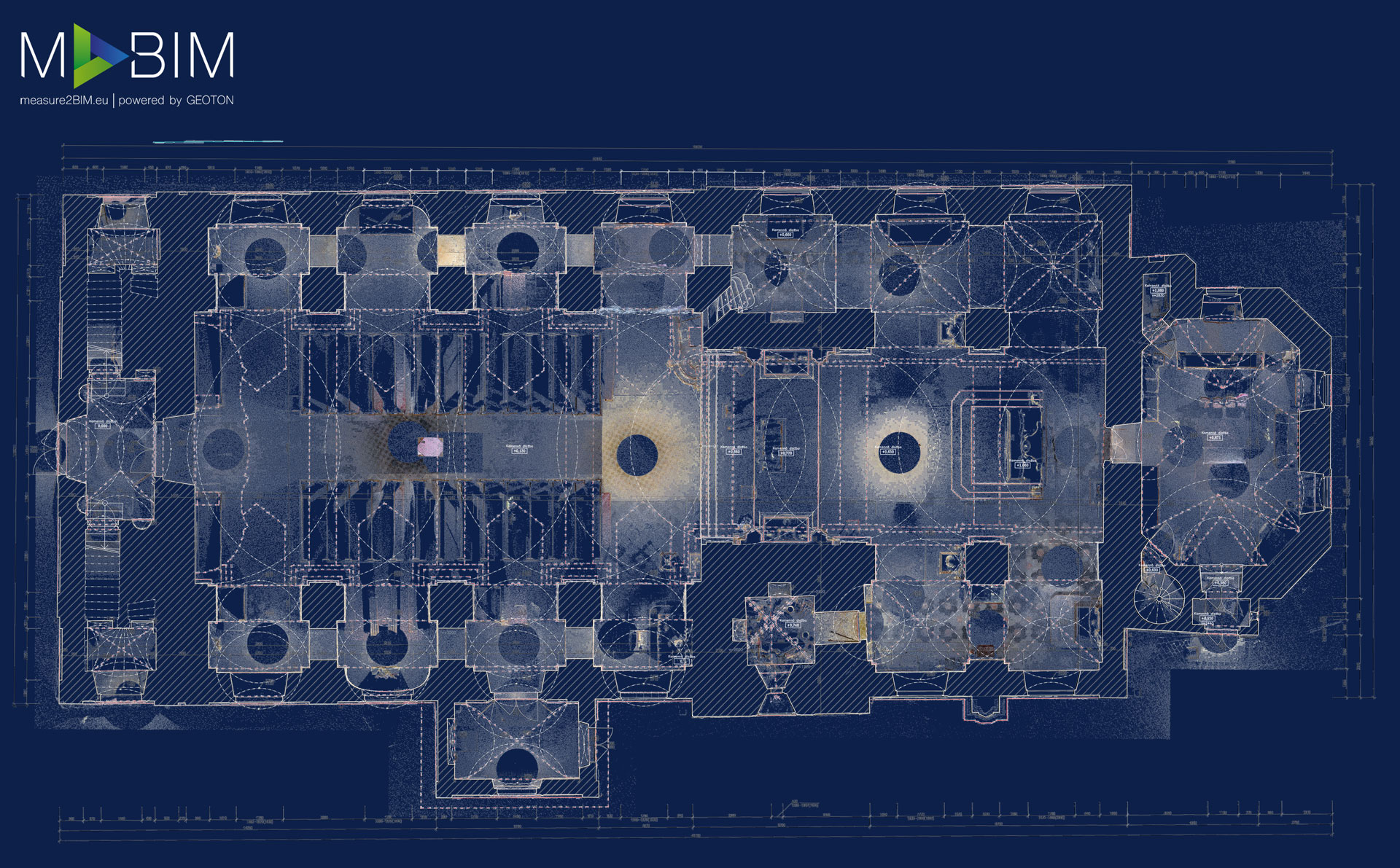

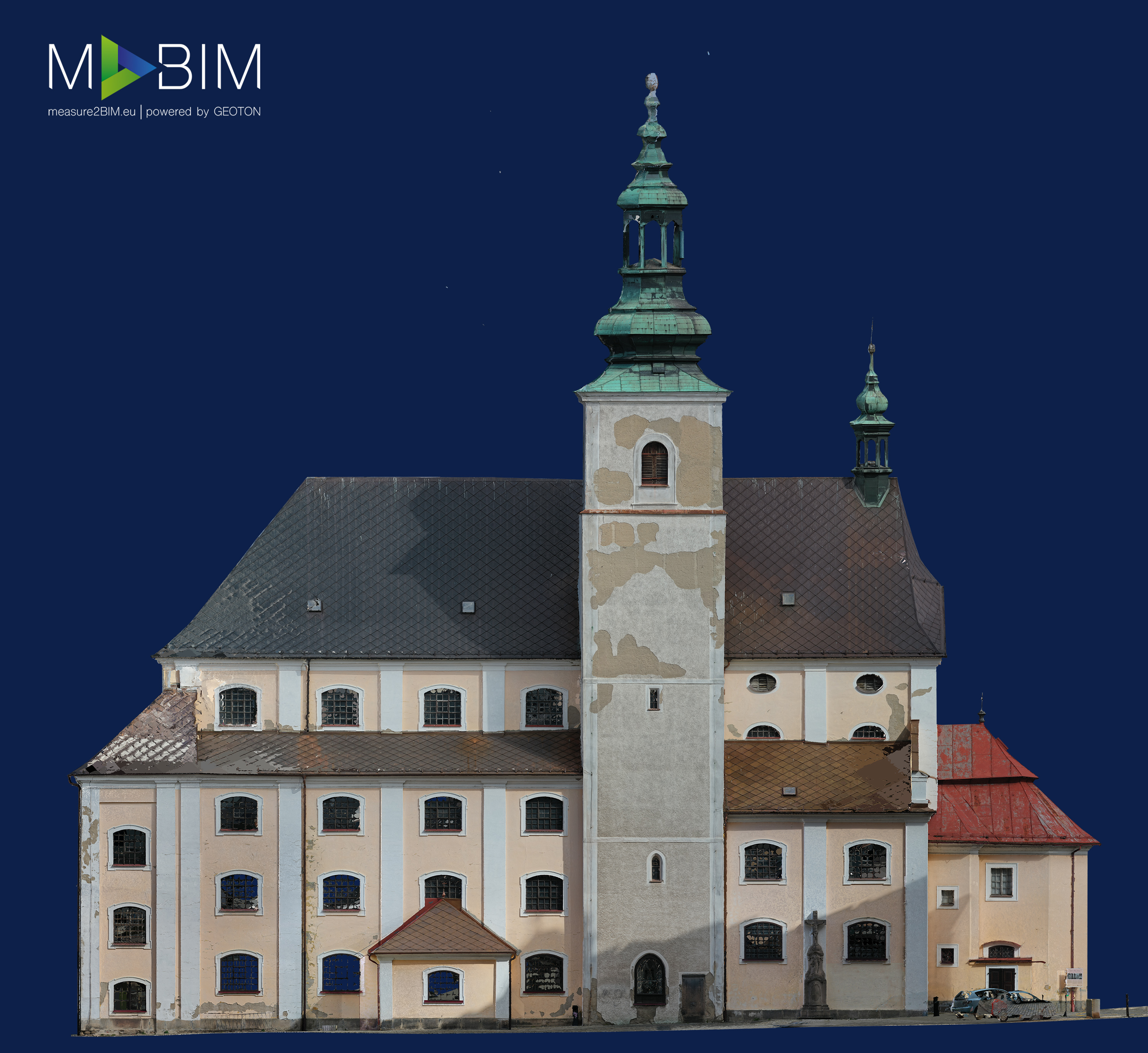

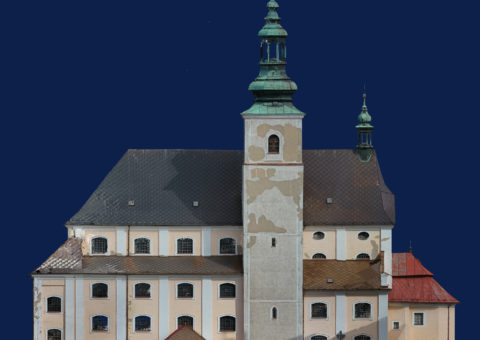

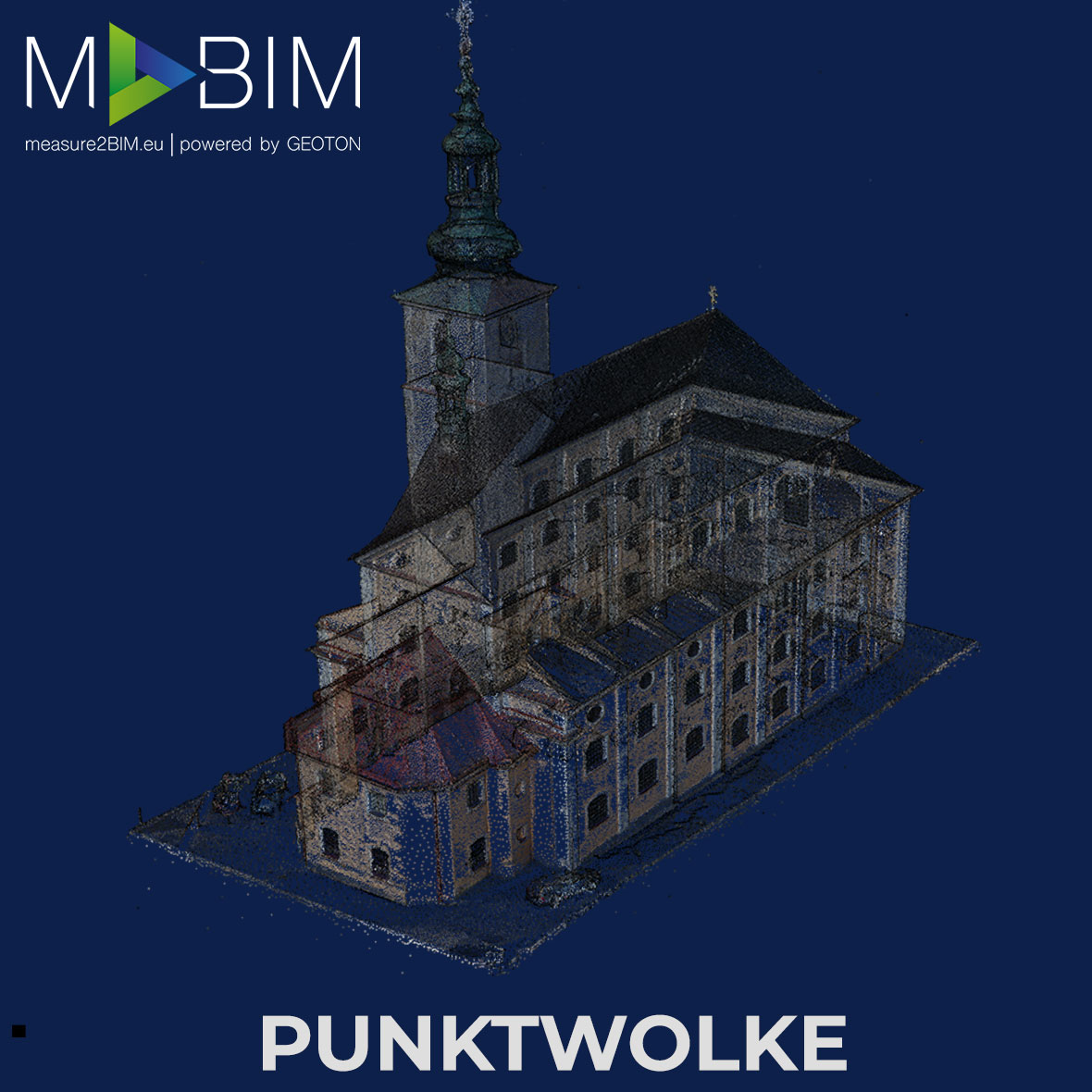

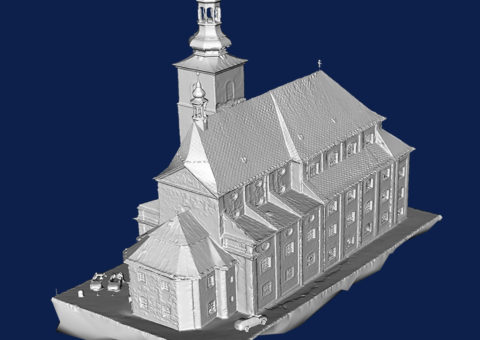

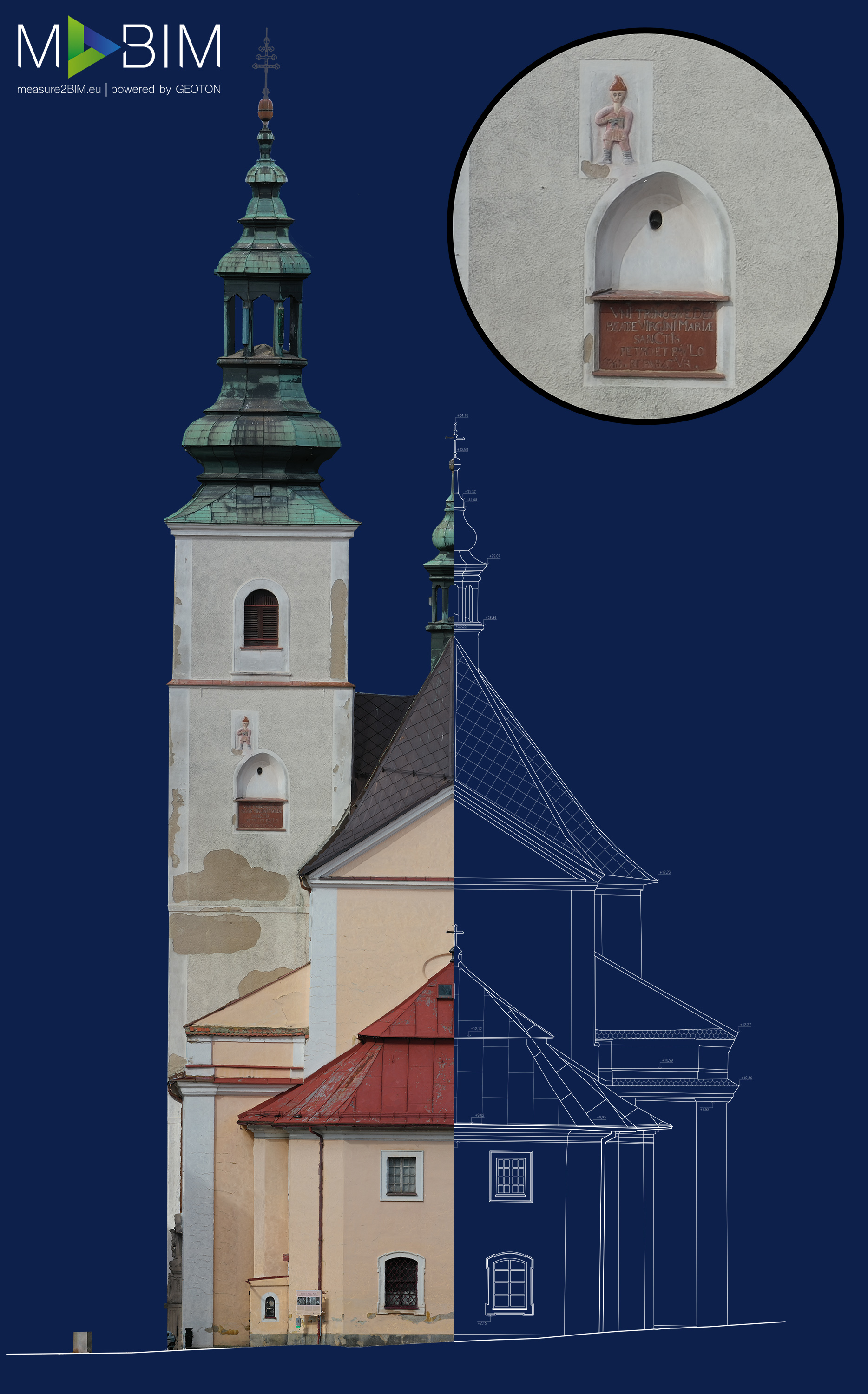

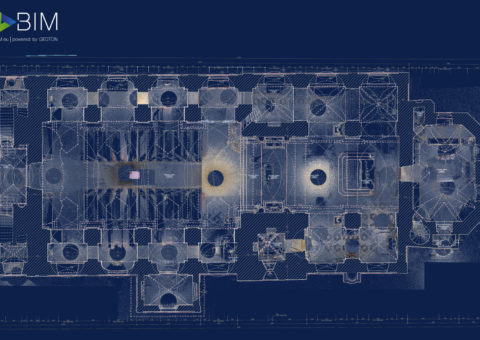

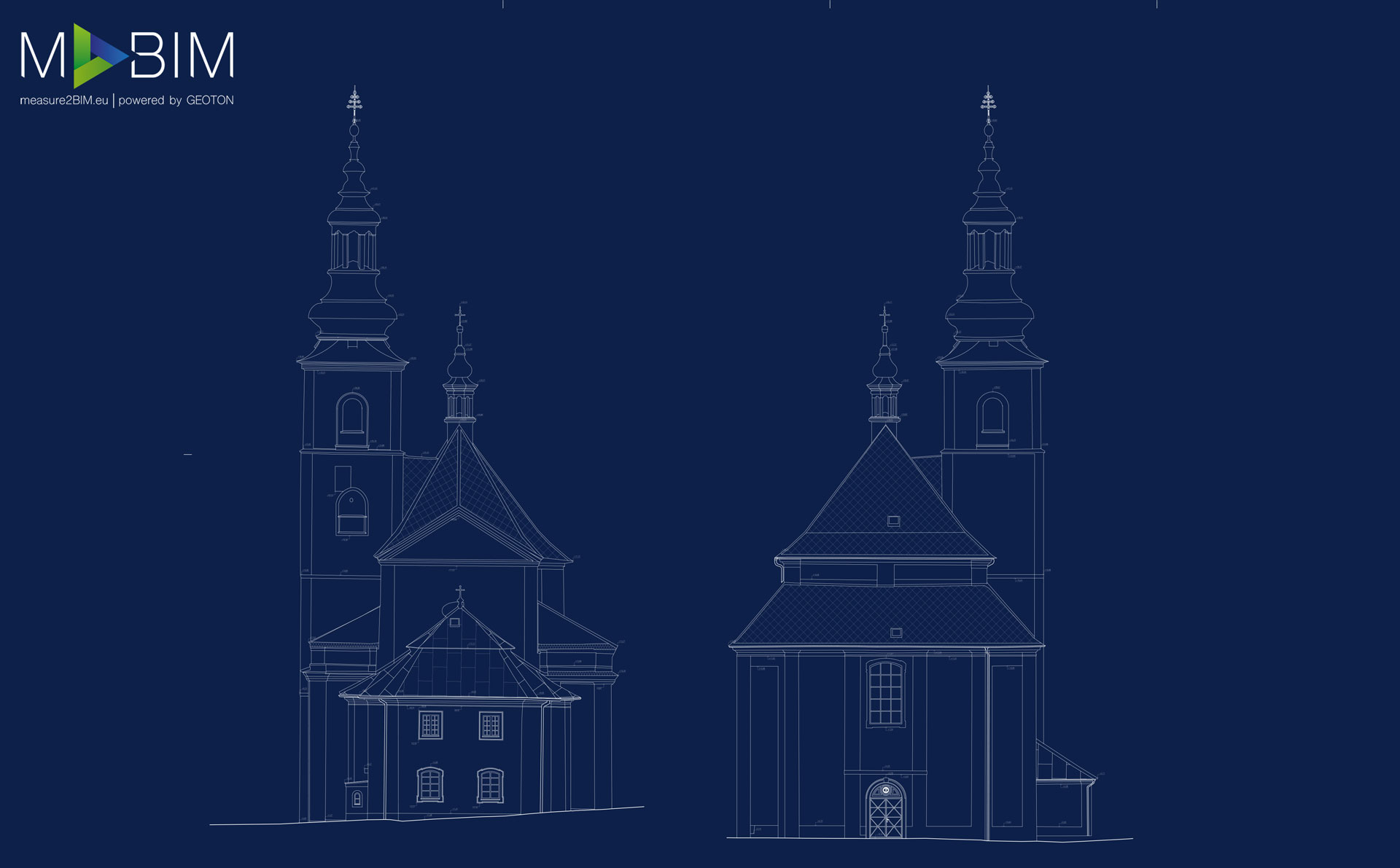

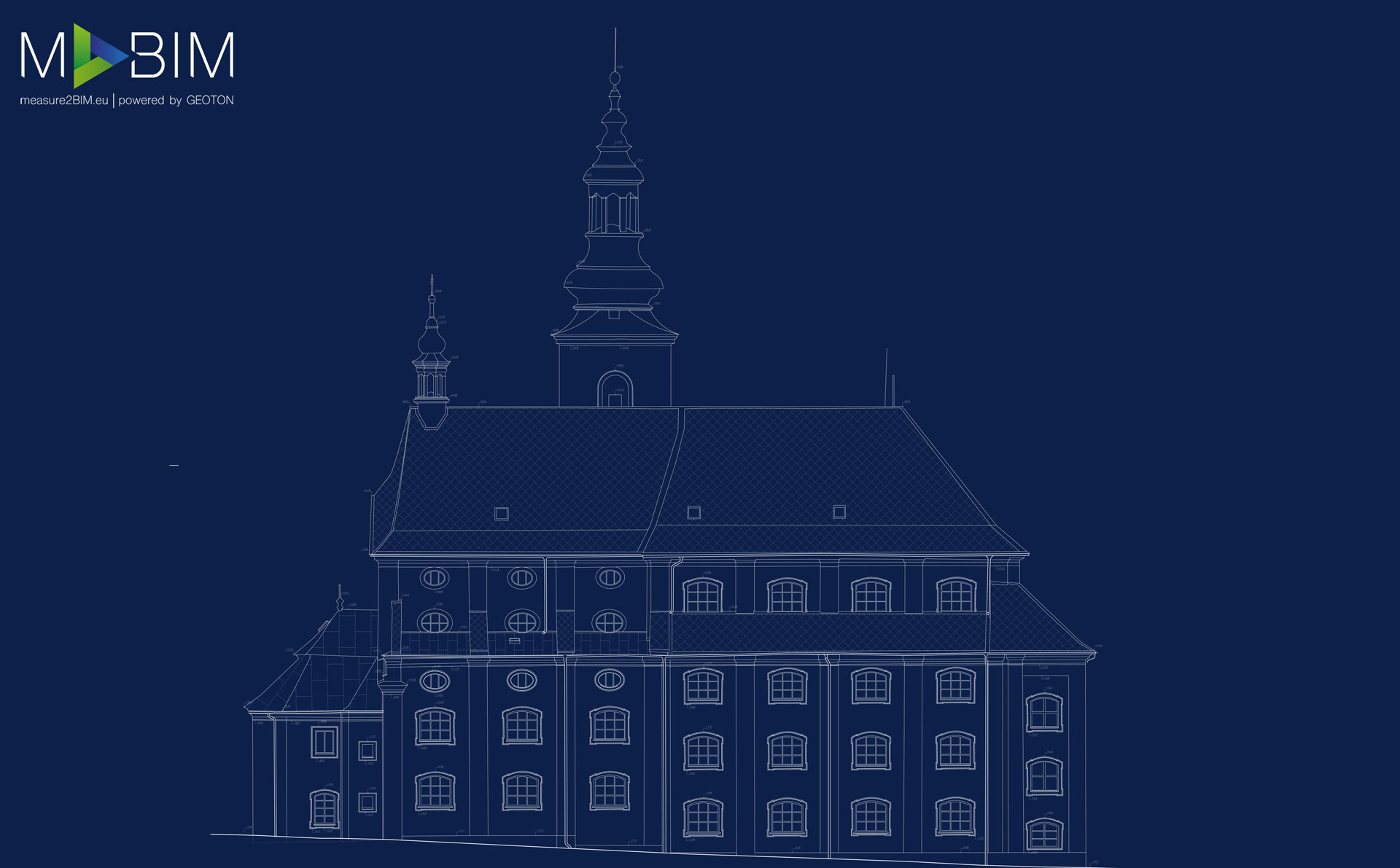

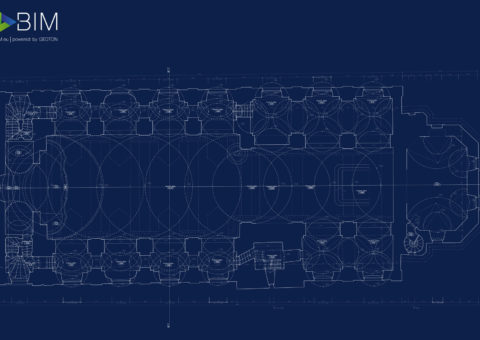

Für die Vermessung der Kirche St. Peter und Paul in Broumov haben wir die modernsten Technologien und Verfahren wie Boden- und Luftphotogrammmetrie in Kombination mit 3D-Laserscanning und klassischen geodätischen Methoden genutzt. Dank der Kombination von Methoden der Photogrammmetrie und der Laserscanning haben wir sehr genaue Orthofoto-Ansichten erstellt, die den Architekten den Entwurf der Sanierung und der Objektrekonstruktion erleichterte. Darüber hinaus ermöglichte uns diese Vermessungsart an einem Tag das Objekt der Kirche mit der Genauigkeit von 2mm zu vermessen, ohne den üblichen Betrieb zu begrenzen. Die 2D-Bestandsdokumentation (As-Built documentation) wurde von Punktwolken, im Autocad-Programm, im Einklang mit den Anforderungen des Nationalen Denkmalamtes erstellt. Der Pass enthielt die Schnitte, Querschnitte und Ansichten auf alle Fassaden im LOD 2-Detail (Rekonstruktion/Sanierung).
