CAD-Projekt
Šafaříkova 9

LOKALITÄT

Prag

Tschechische republik

ZEITAUFWAND

1 Tag vor Ort

15 Tage für die Bearbeitung im Büro

PRODUKTE

Punktewolke,  360° Foto Viewer, CAD-Dokumentation

GENAUIGKEIT

2mm Punktewolke

20mm CAD

Šafaříkova 9

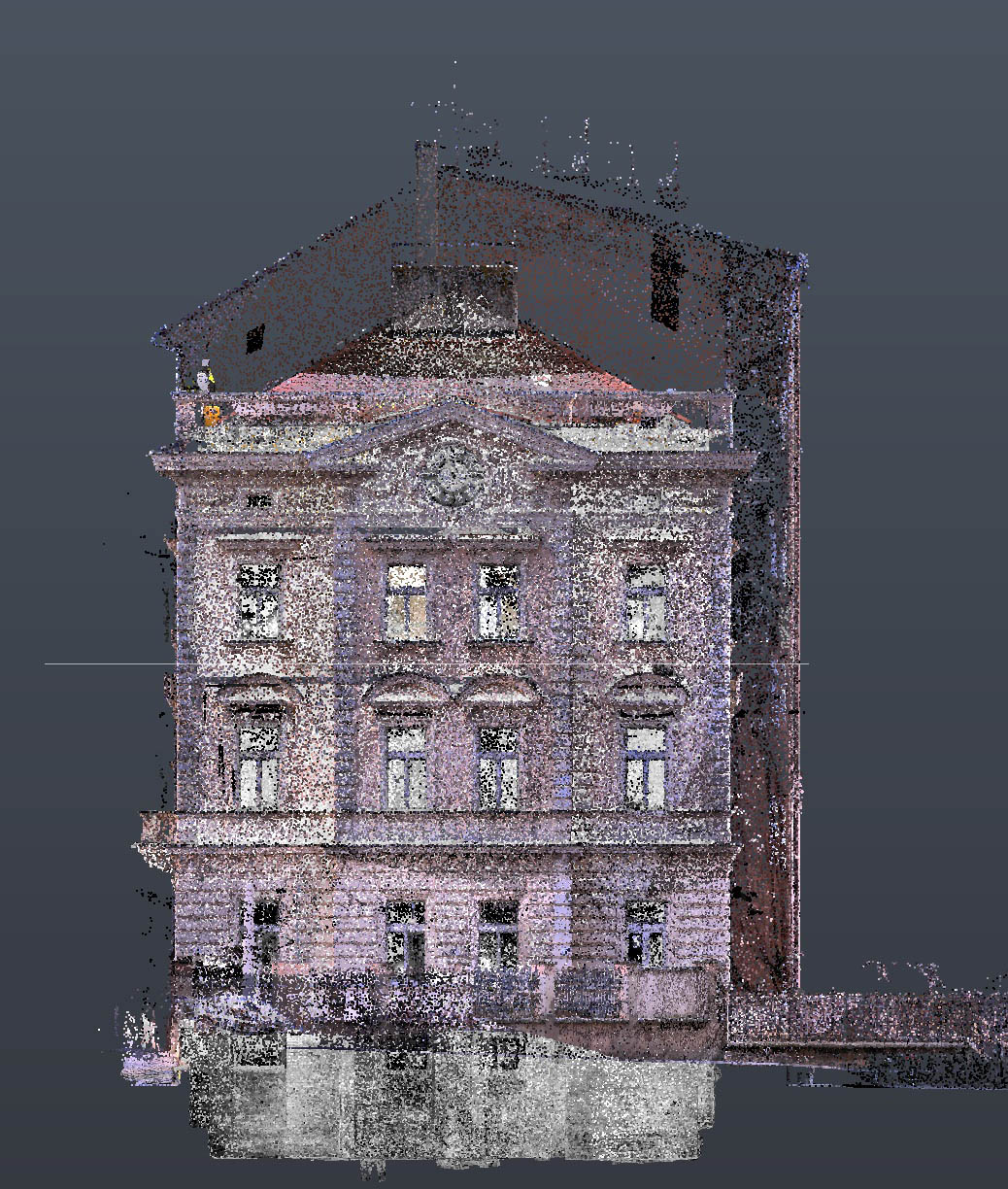

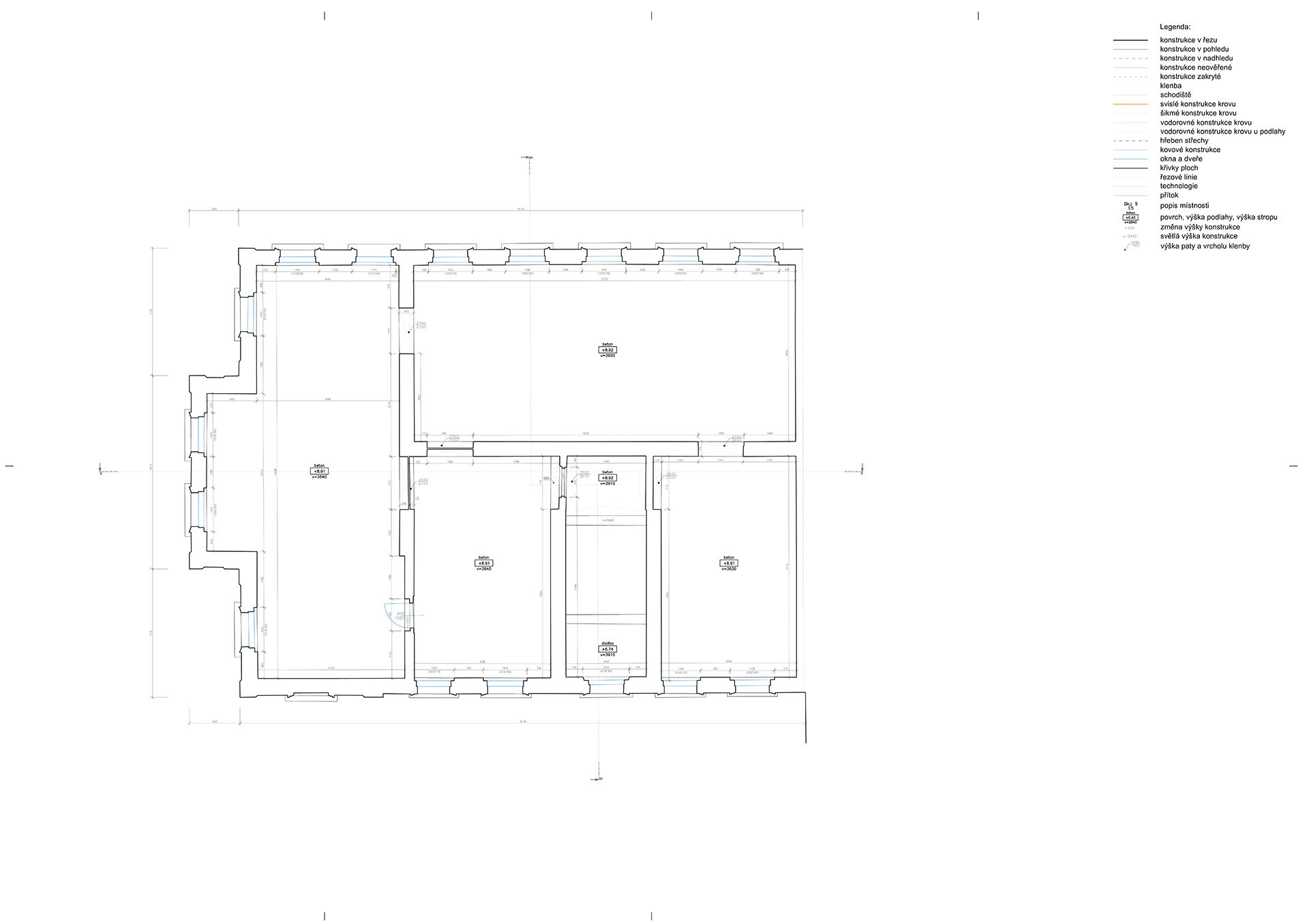

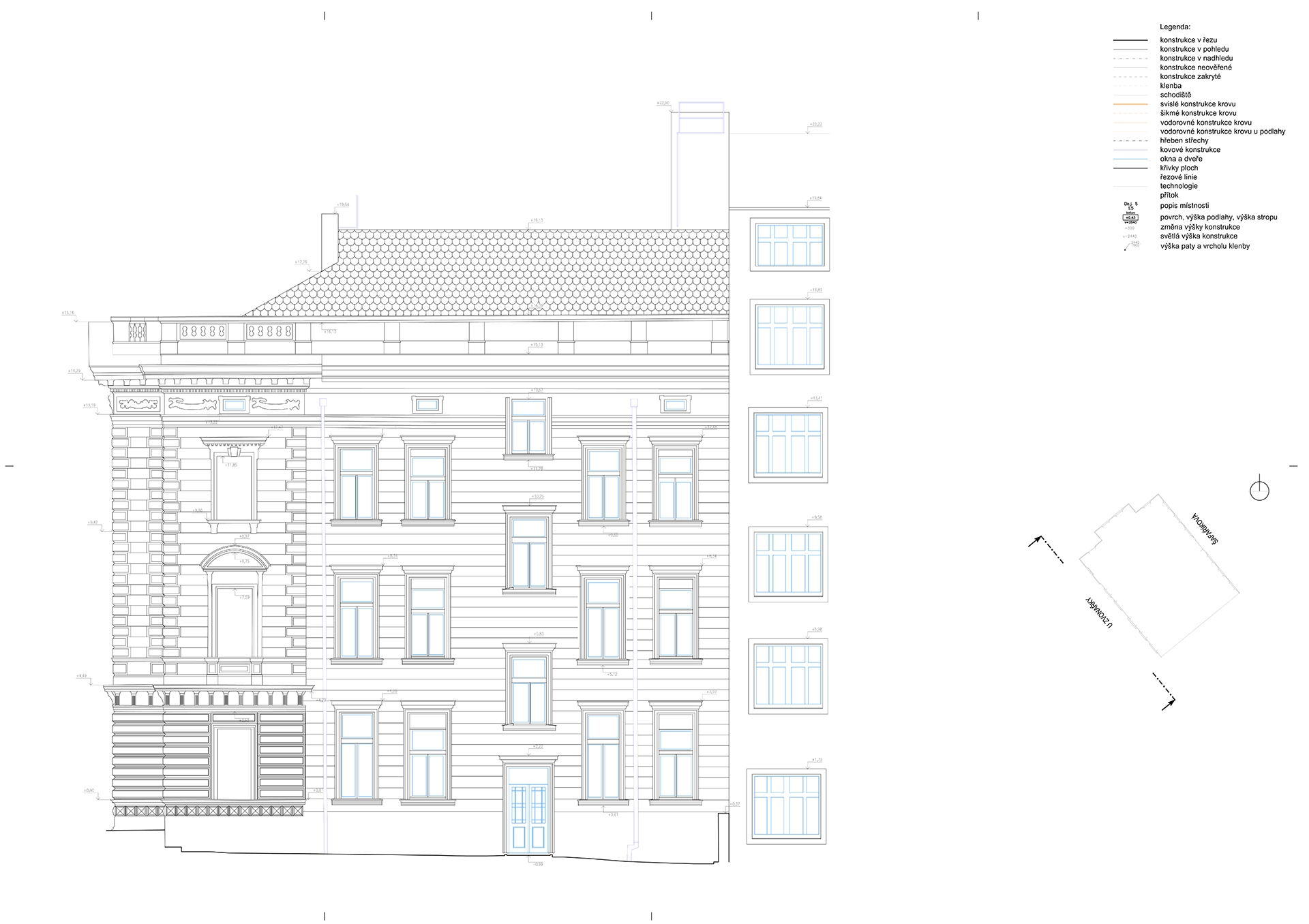

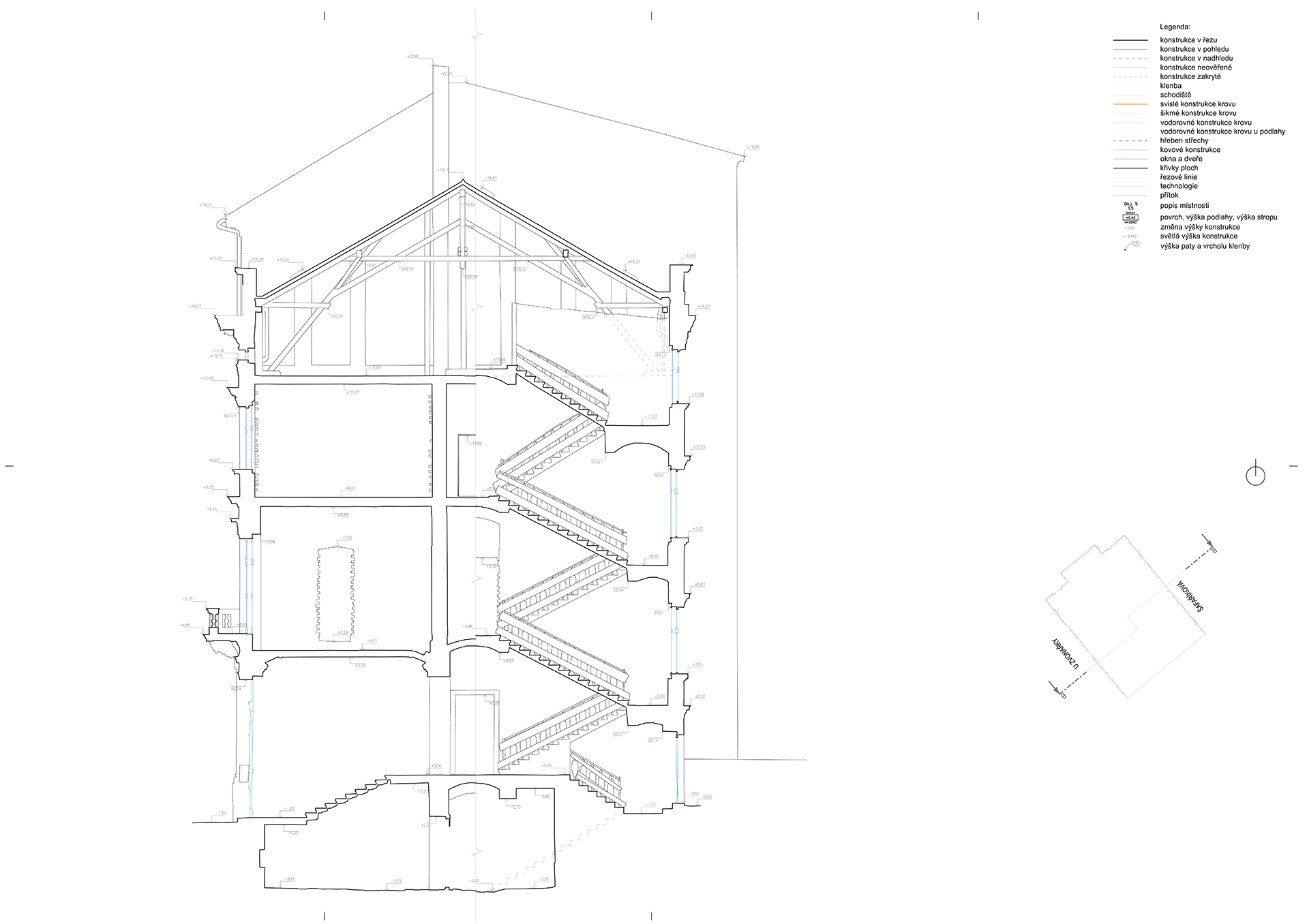

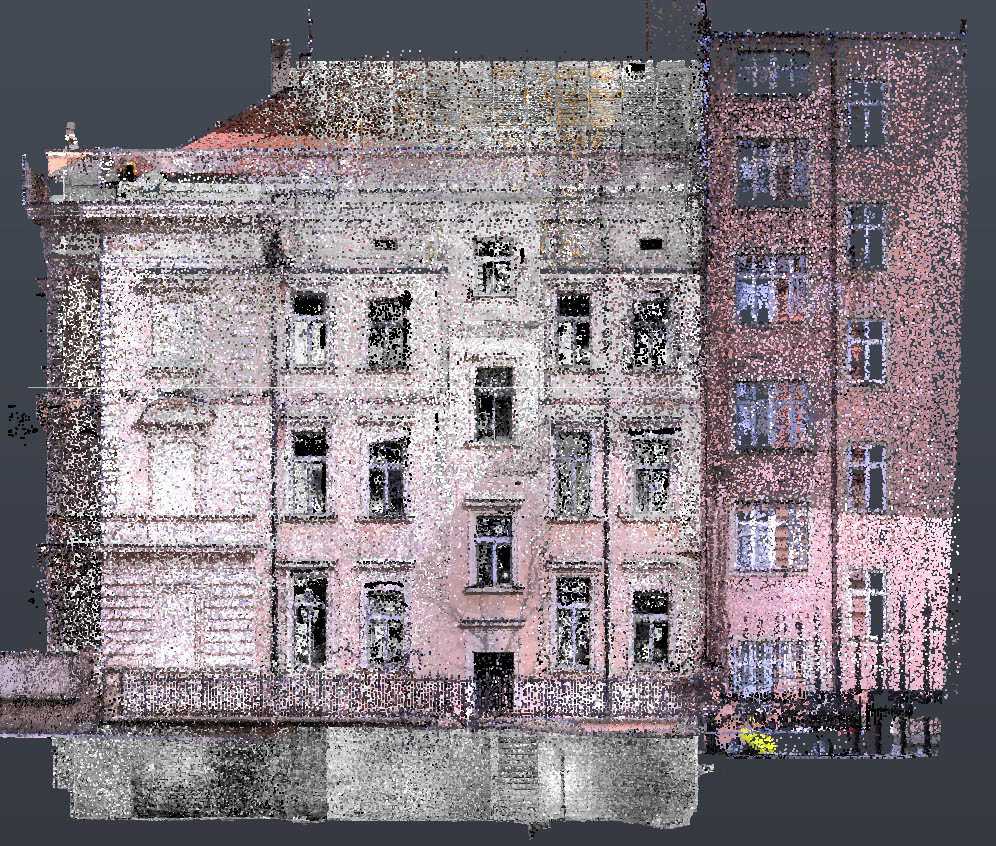

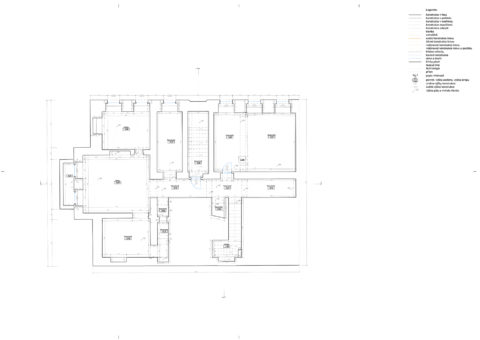

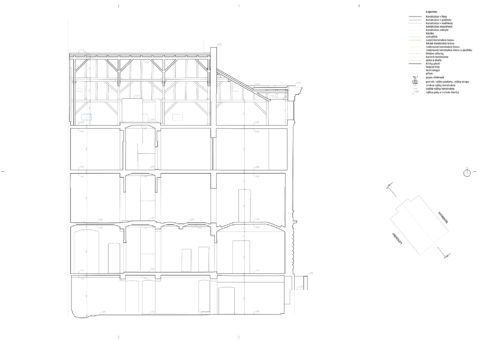

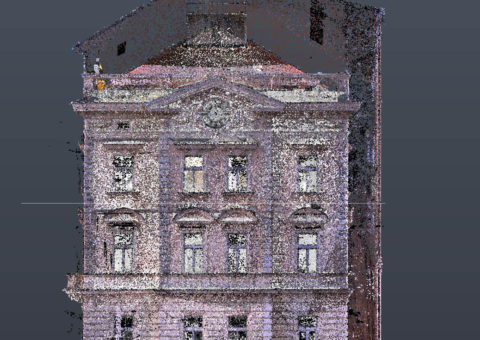

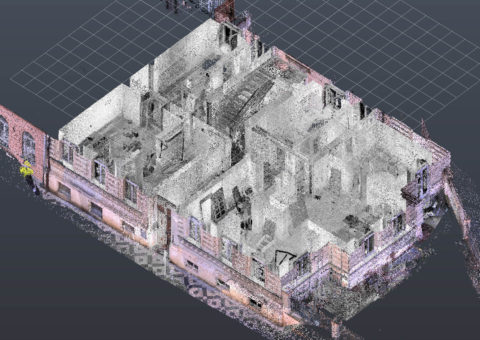

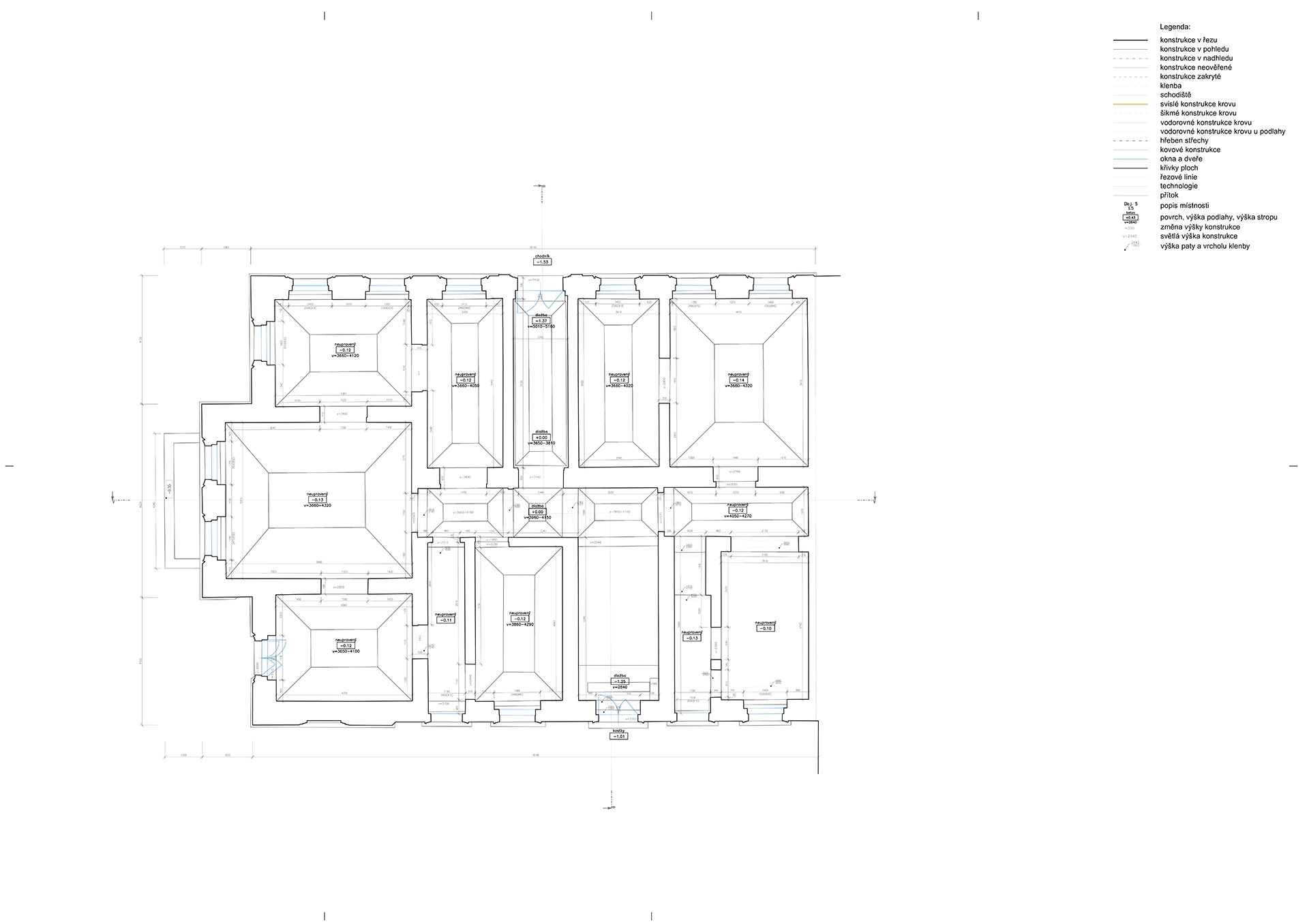

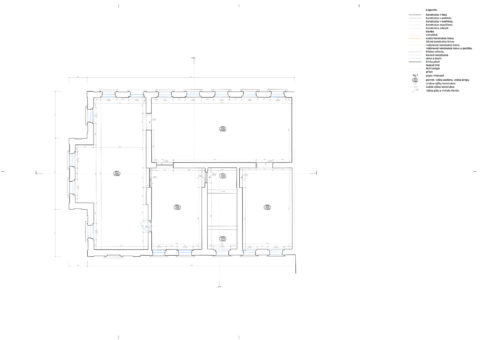

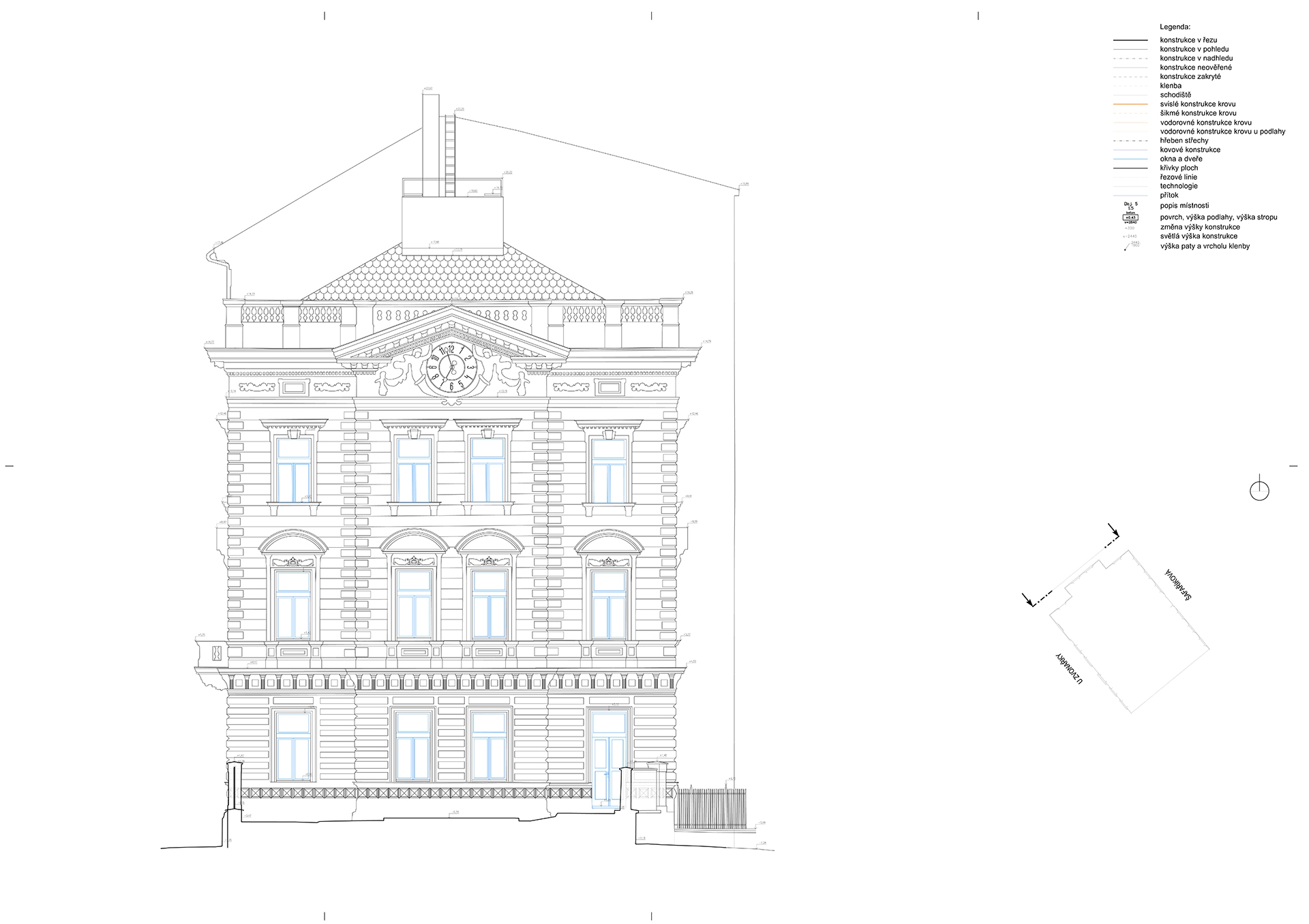

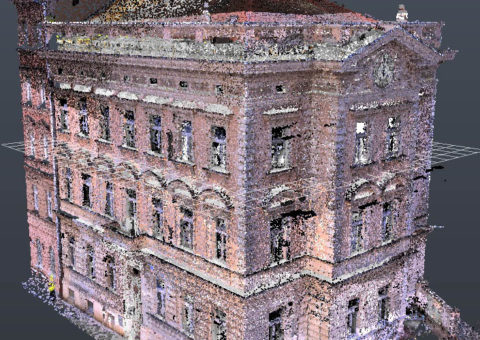

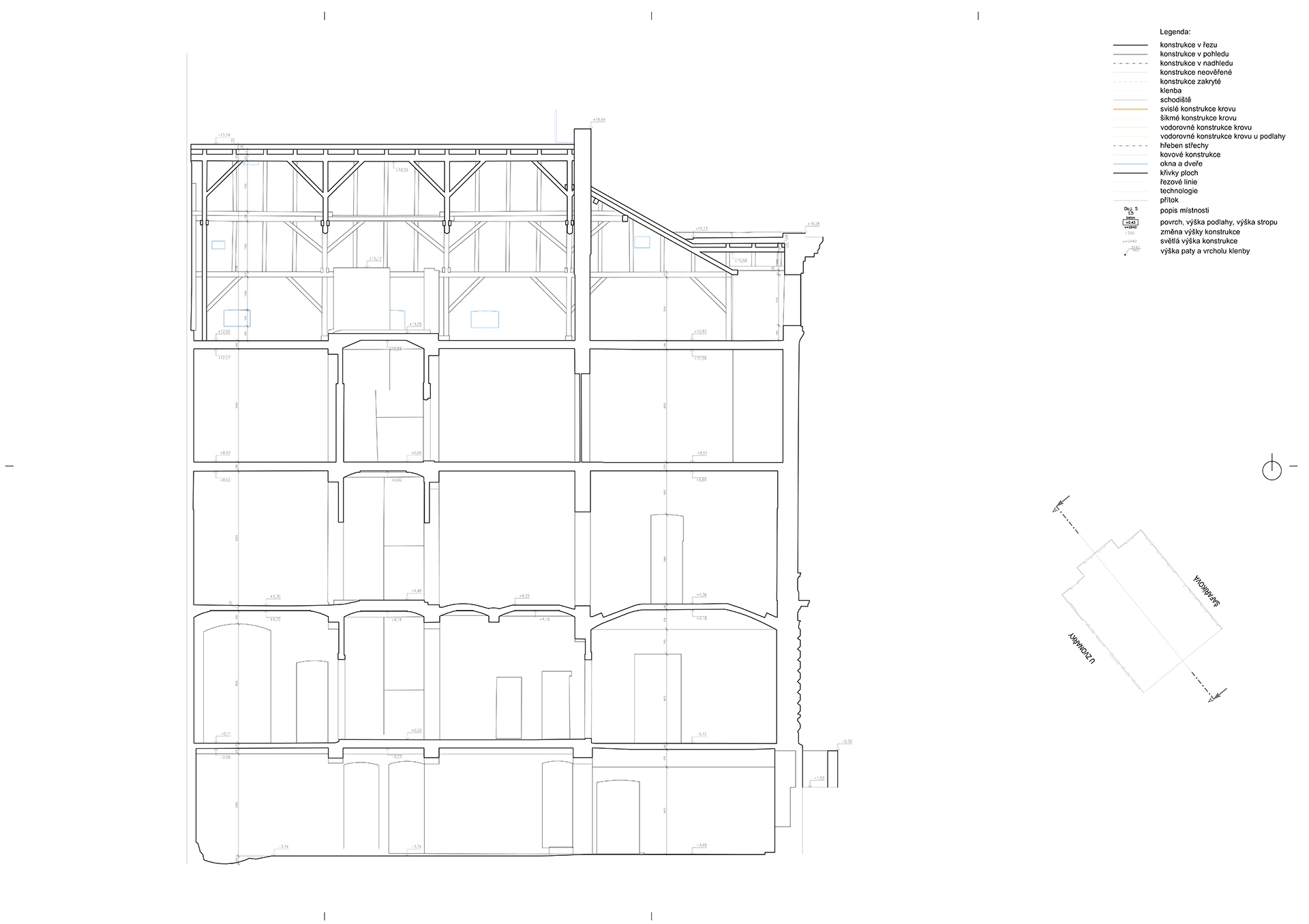

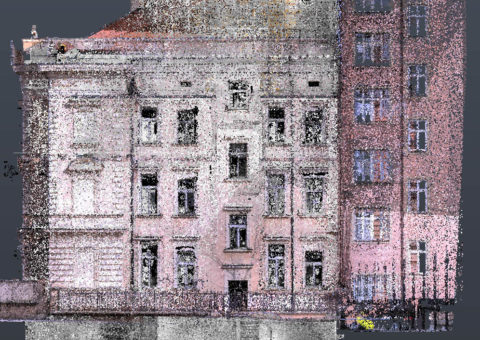

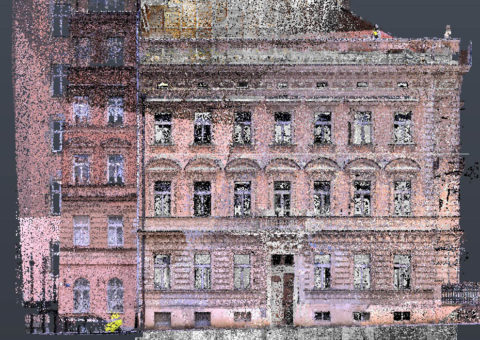

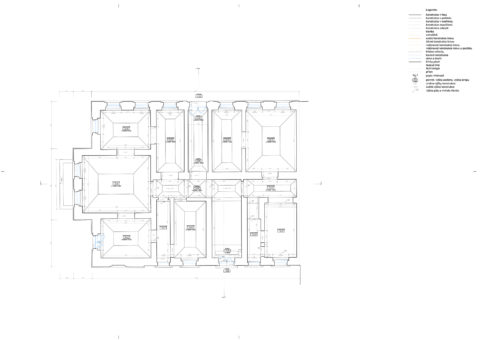

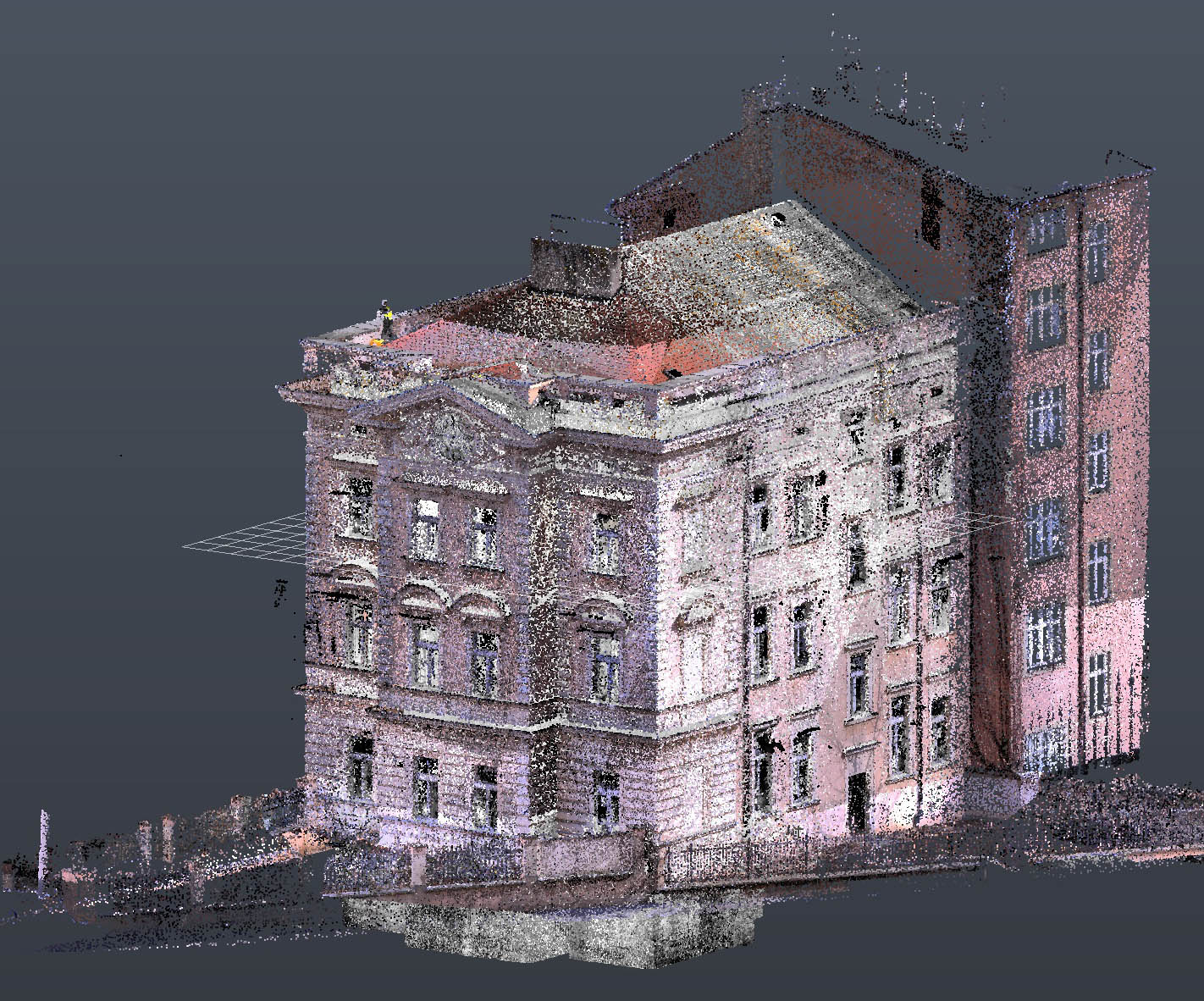

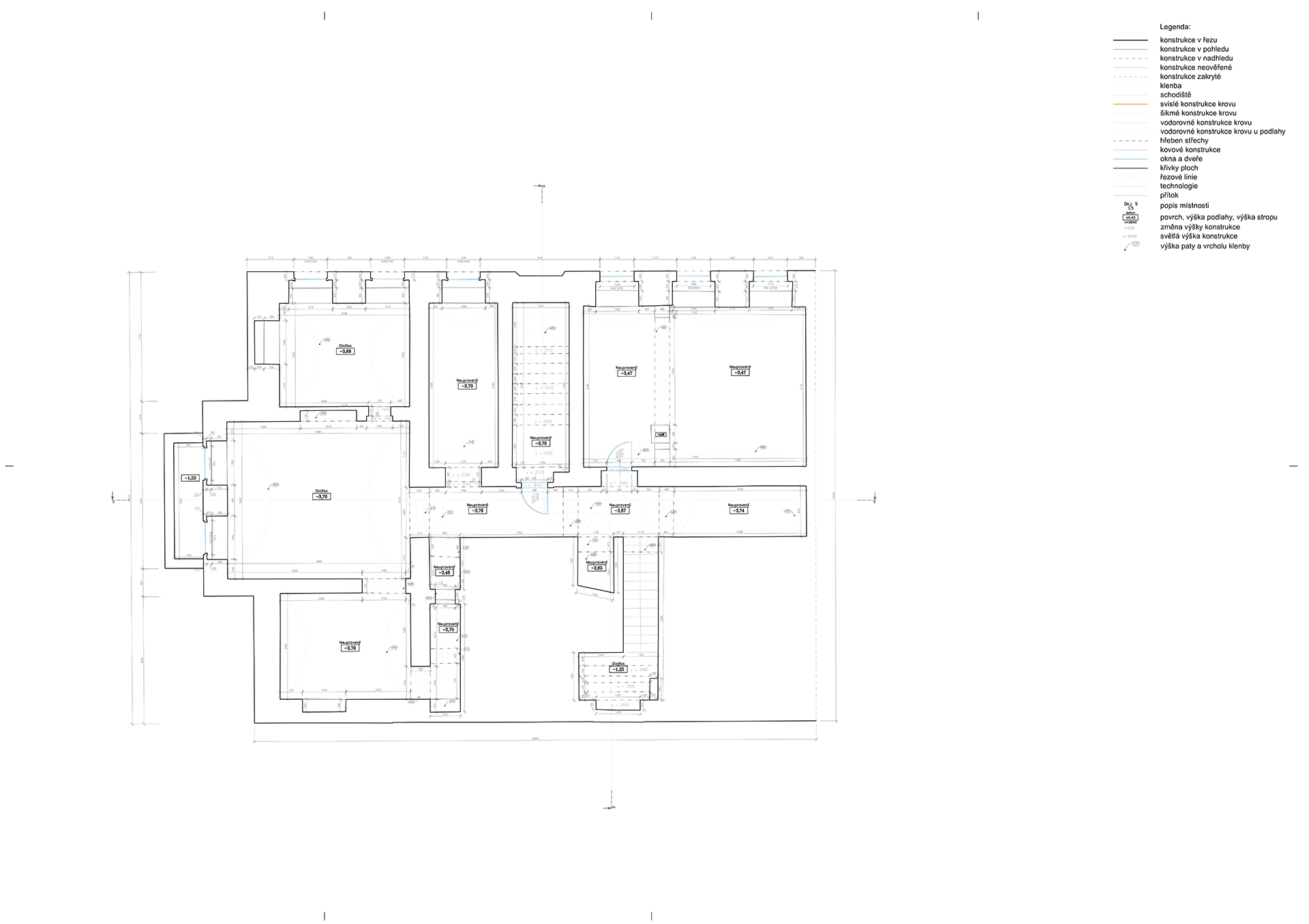

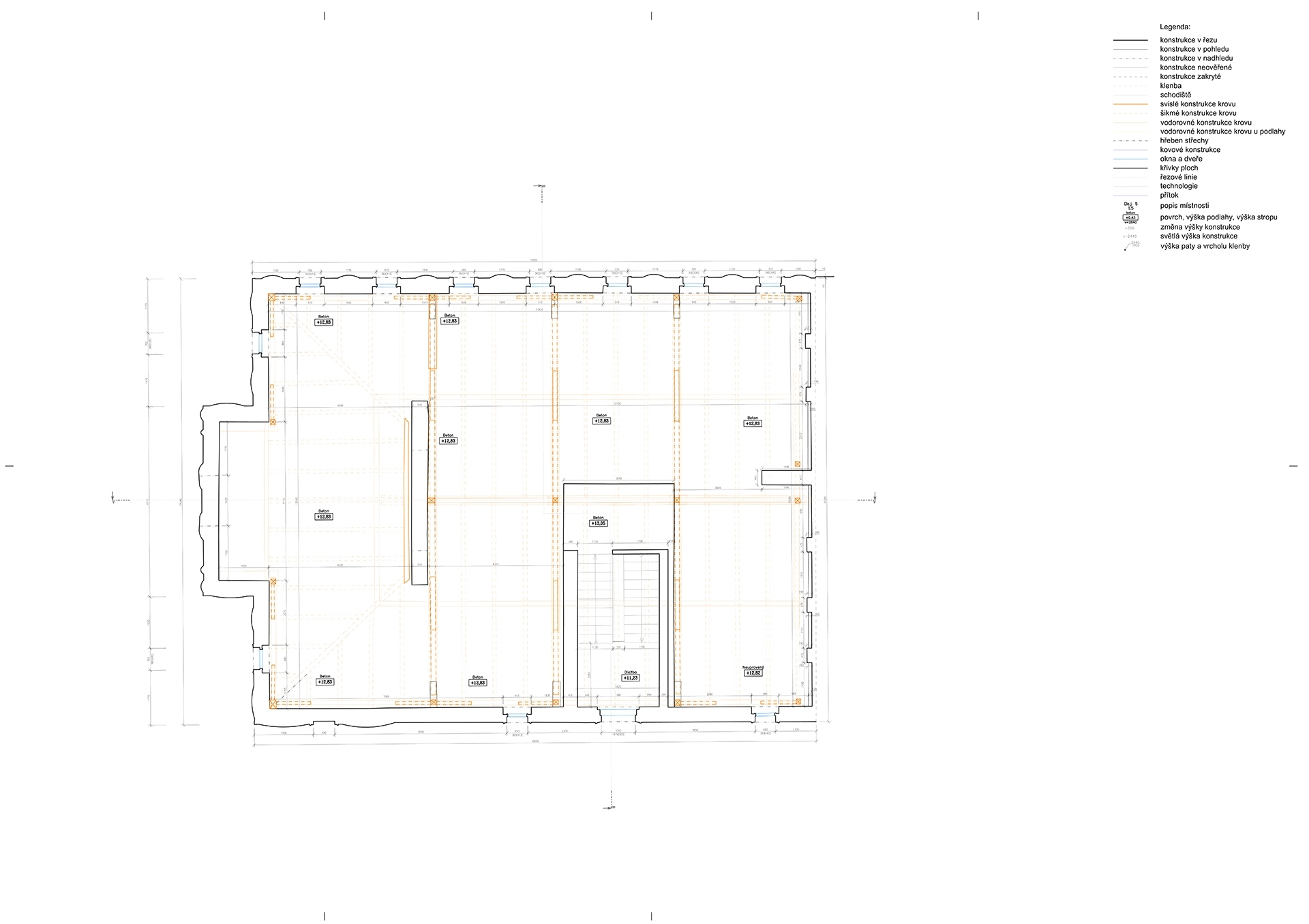

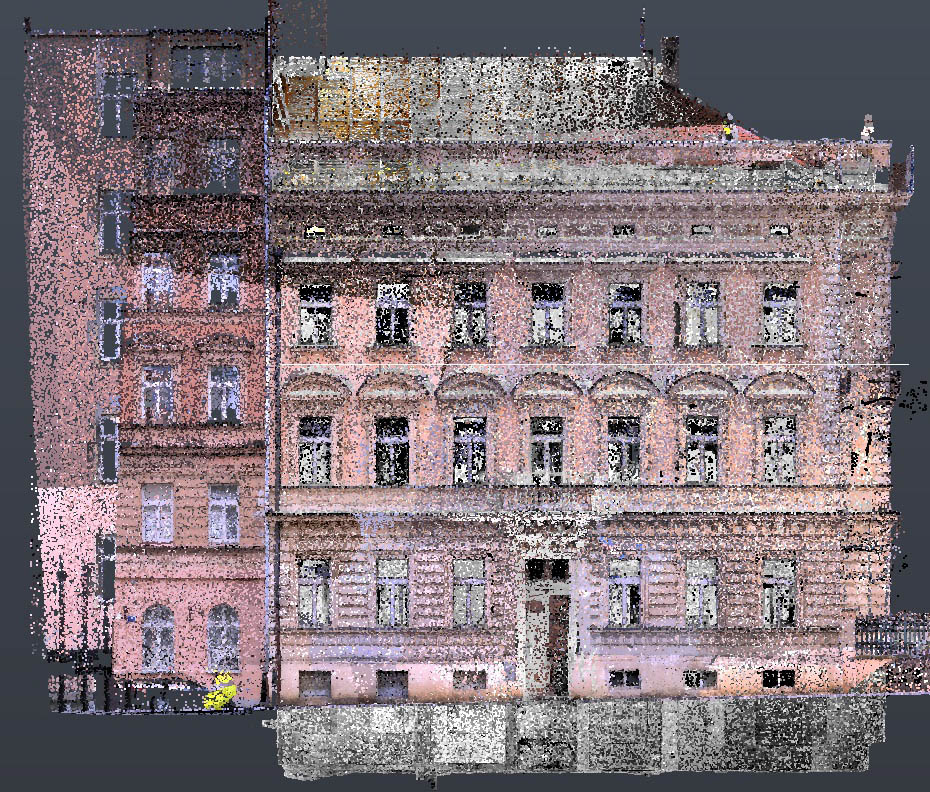

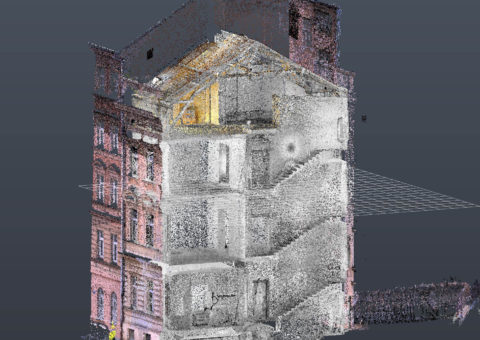

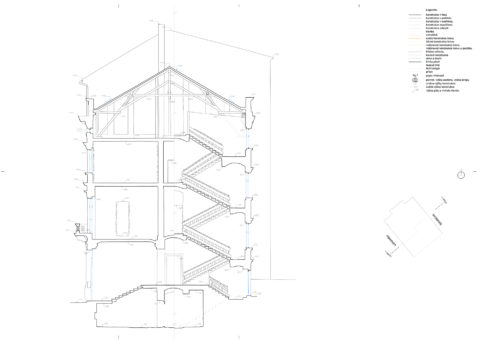

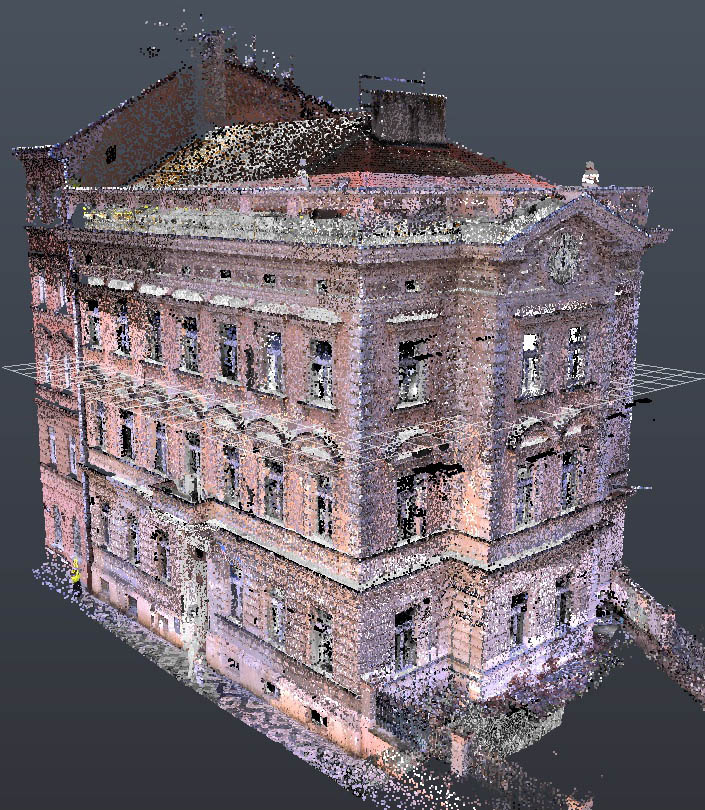

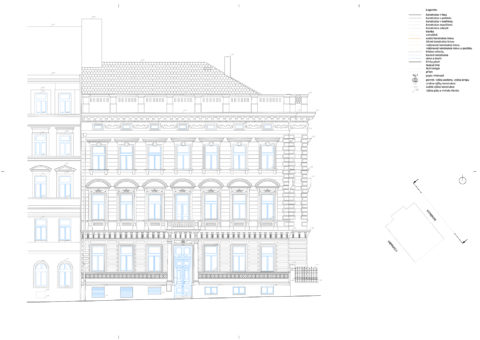

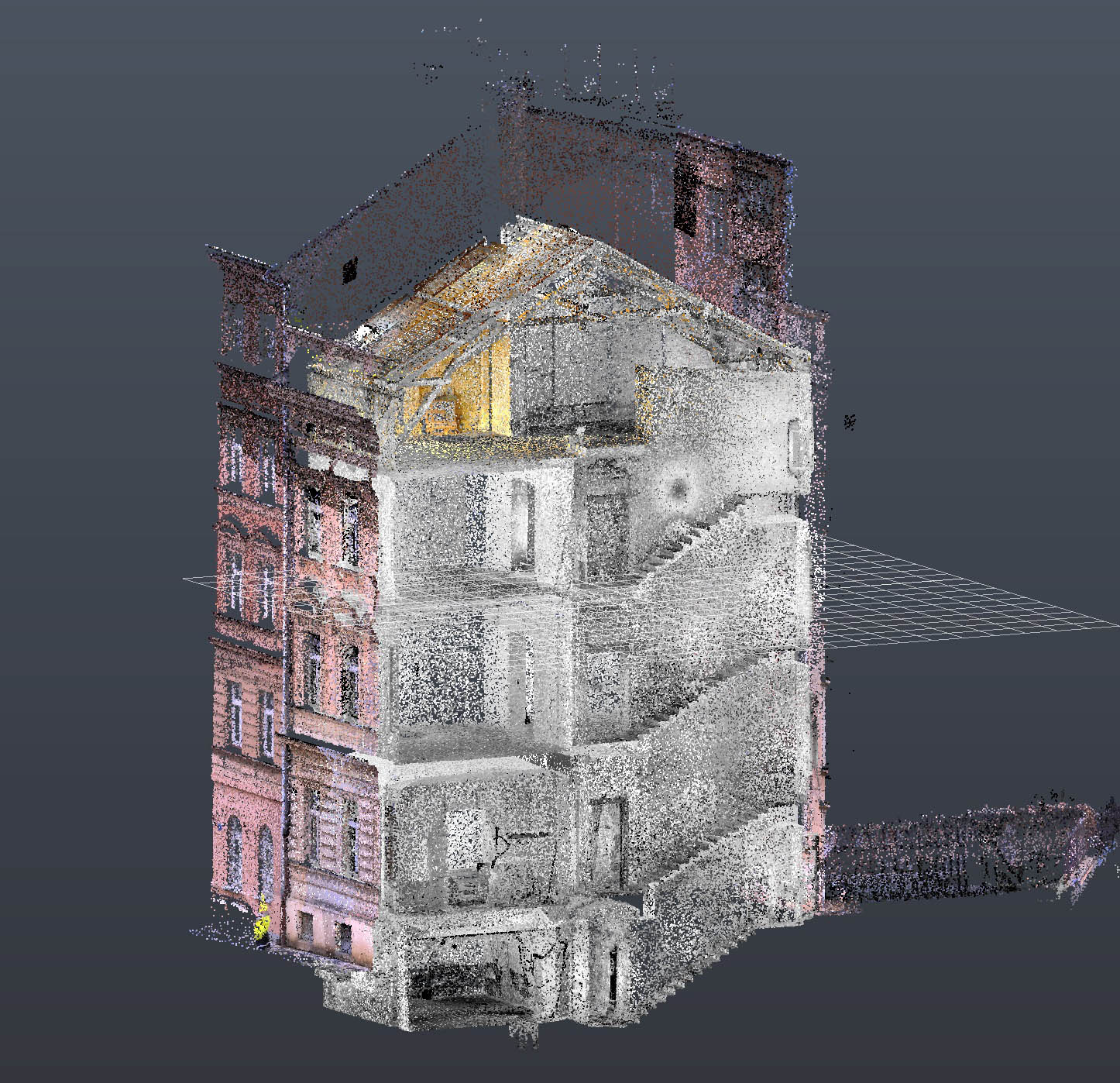

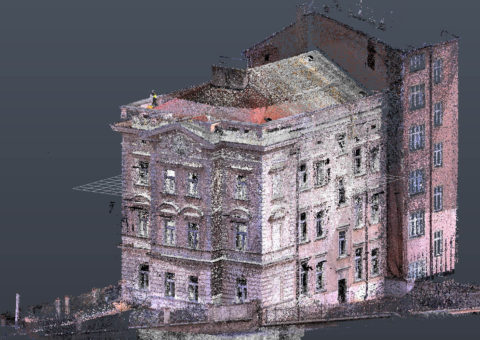

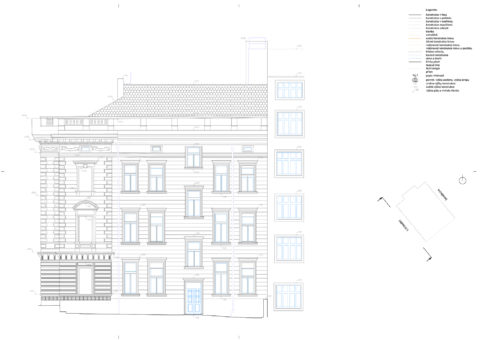

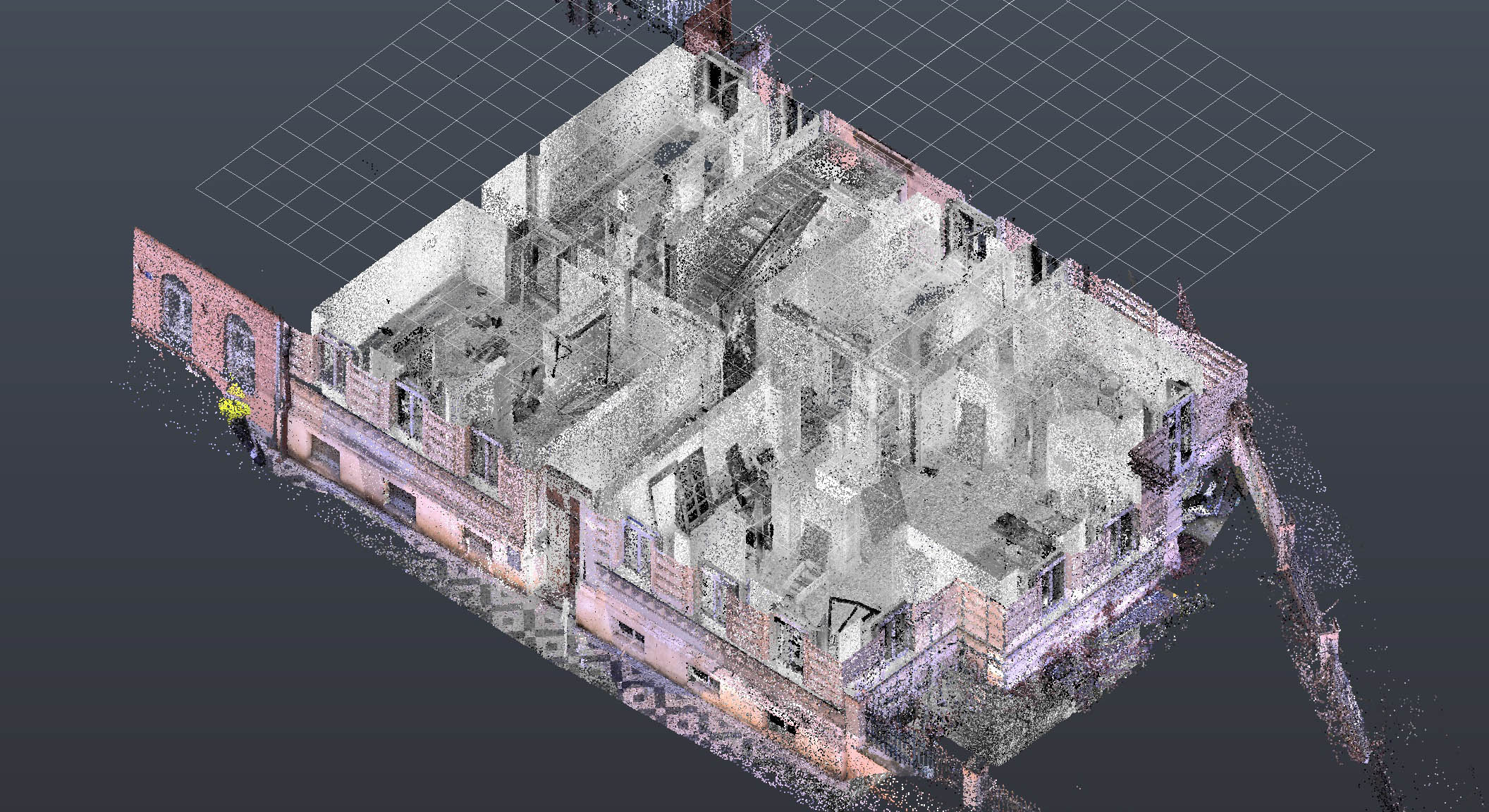

Das Objekt in der Šafaříkova Straße stammt aus dem Ende des 18. Jahrhunderts und steht unter Denkmalschutz. Das Gebäude wurde bei vollem Betrieb vermessen. Die Vermessung erfolgte unter Einsatz modernster Technologien und Verfahren wie terrestrische Photogrammetrie und Aerophotogrammetrie in Kombination mit 3-D-Laserscanning und klassischen Vermessungsmethoden. Dies ermöglichte die Erstellung eines sehr genauen 3-D-Modells in Form einer Punktewolke, das dann zur Anfertigung der kompletten Baudokumentation samt Schnitten, Grundrissen und Ansichten der einzelnen Fassaden genutzt wurde.
