CAD-Projekt
Legerova

LOKALITÄT

Prag

Tschechische republik

ZEITAUFWAND

3 Tage vor Ort

15 Tage für die Bearbeitung im Büro

PRODUKTE

Punktewolke,  360° Foto Viewer, CAD-Dokumentation

GENAUIGKEIT

2mm Punktewolke

LOD2 CAD

CAD Bestandsdokumentation: Legerova

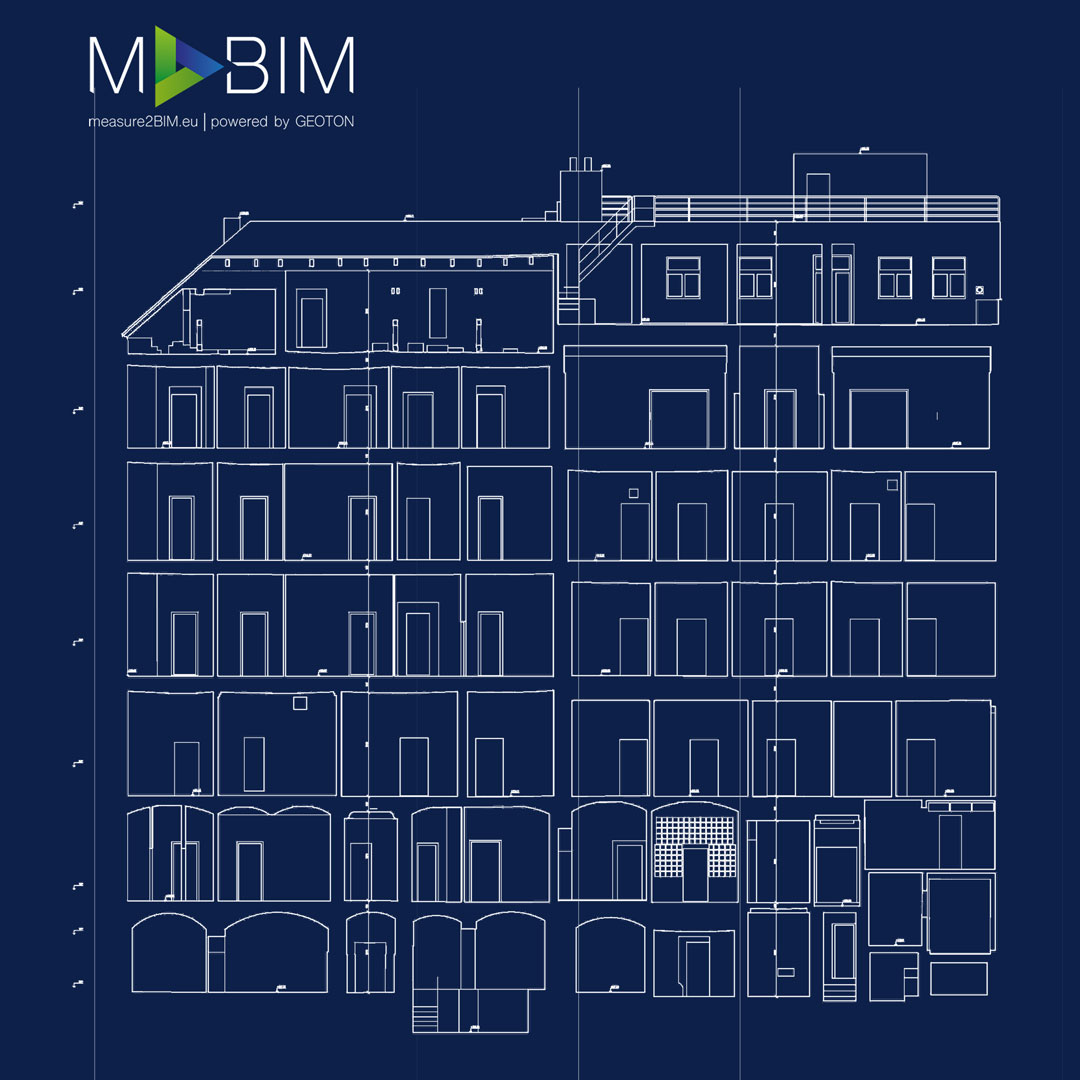

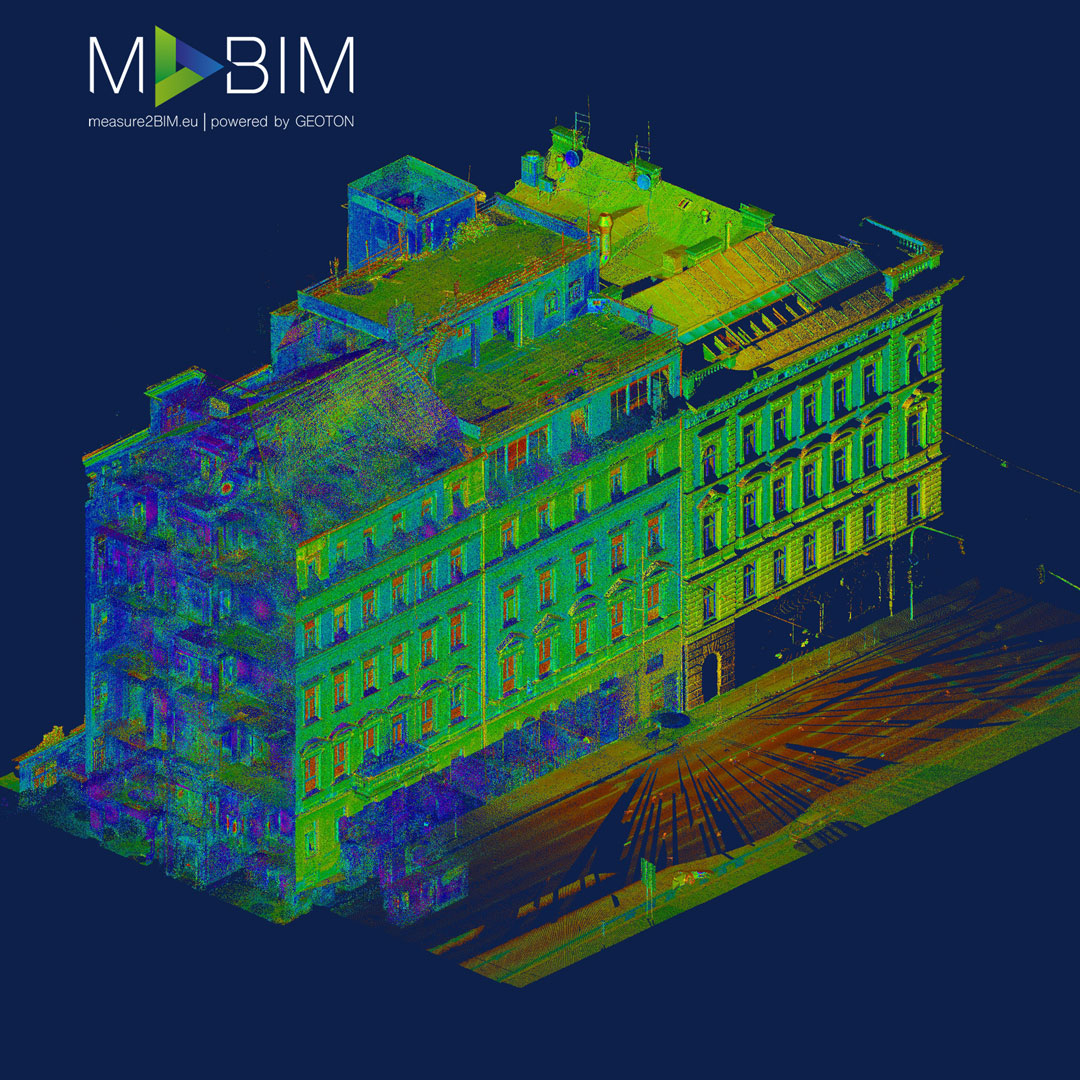

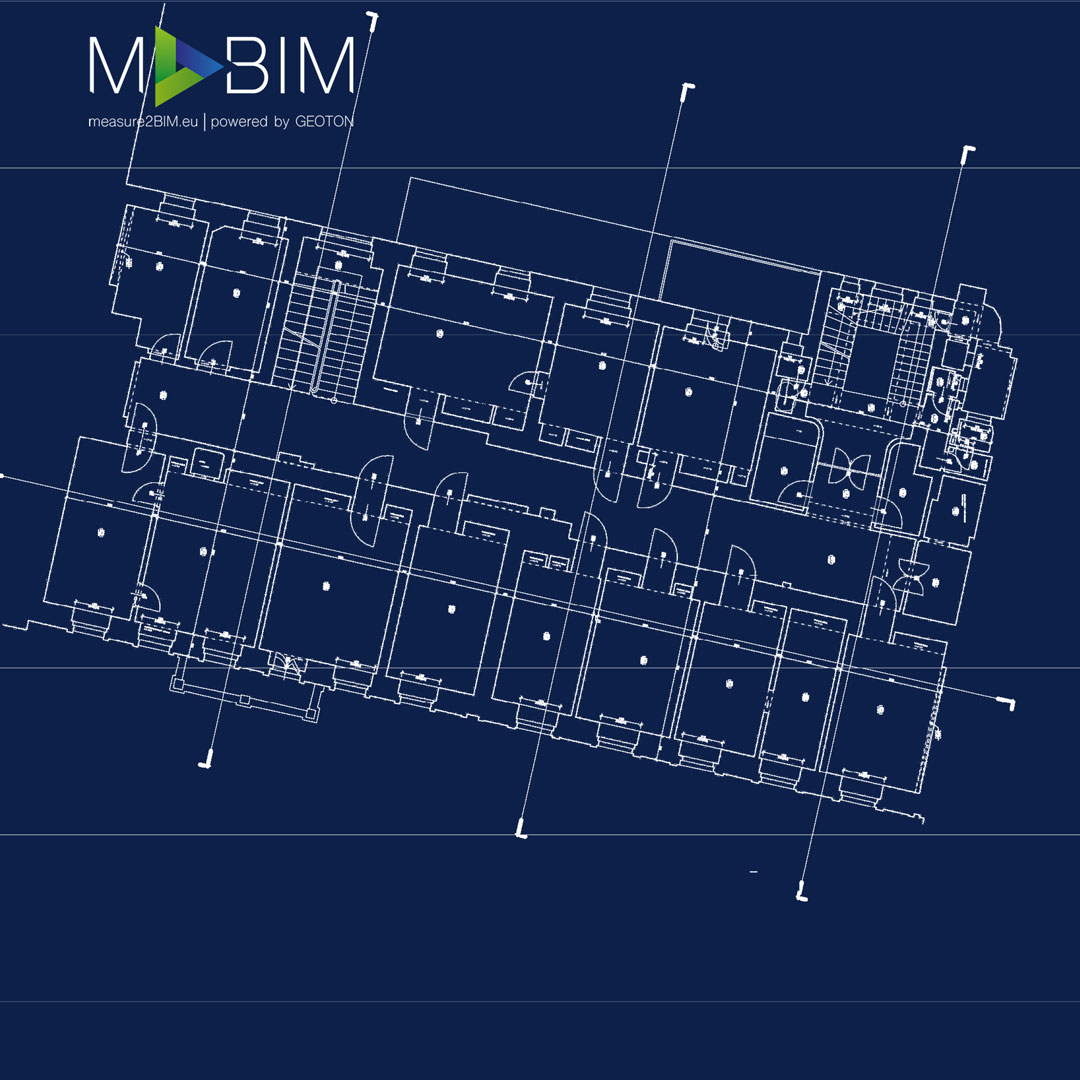

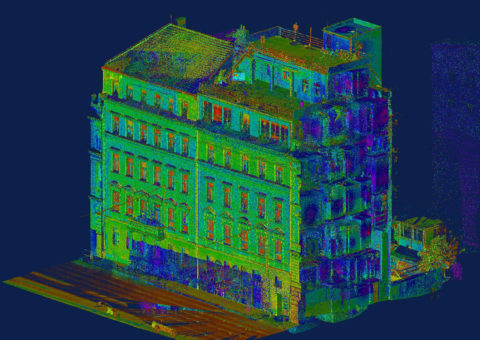

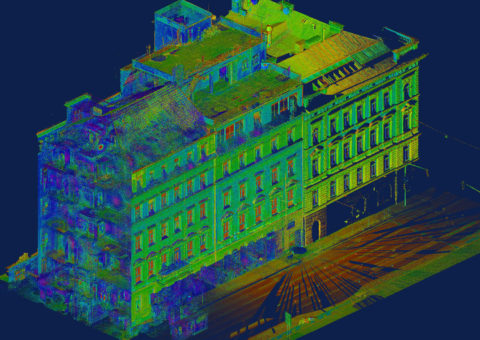

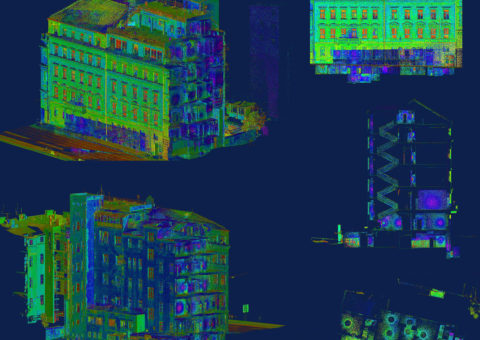

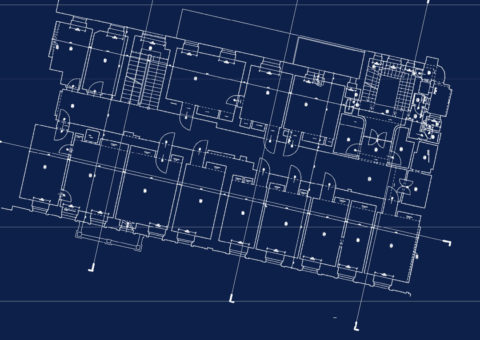

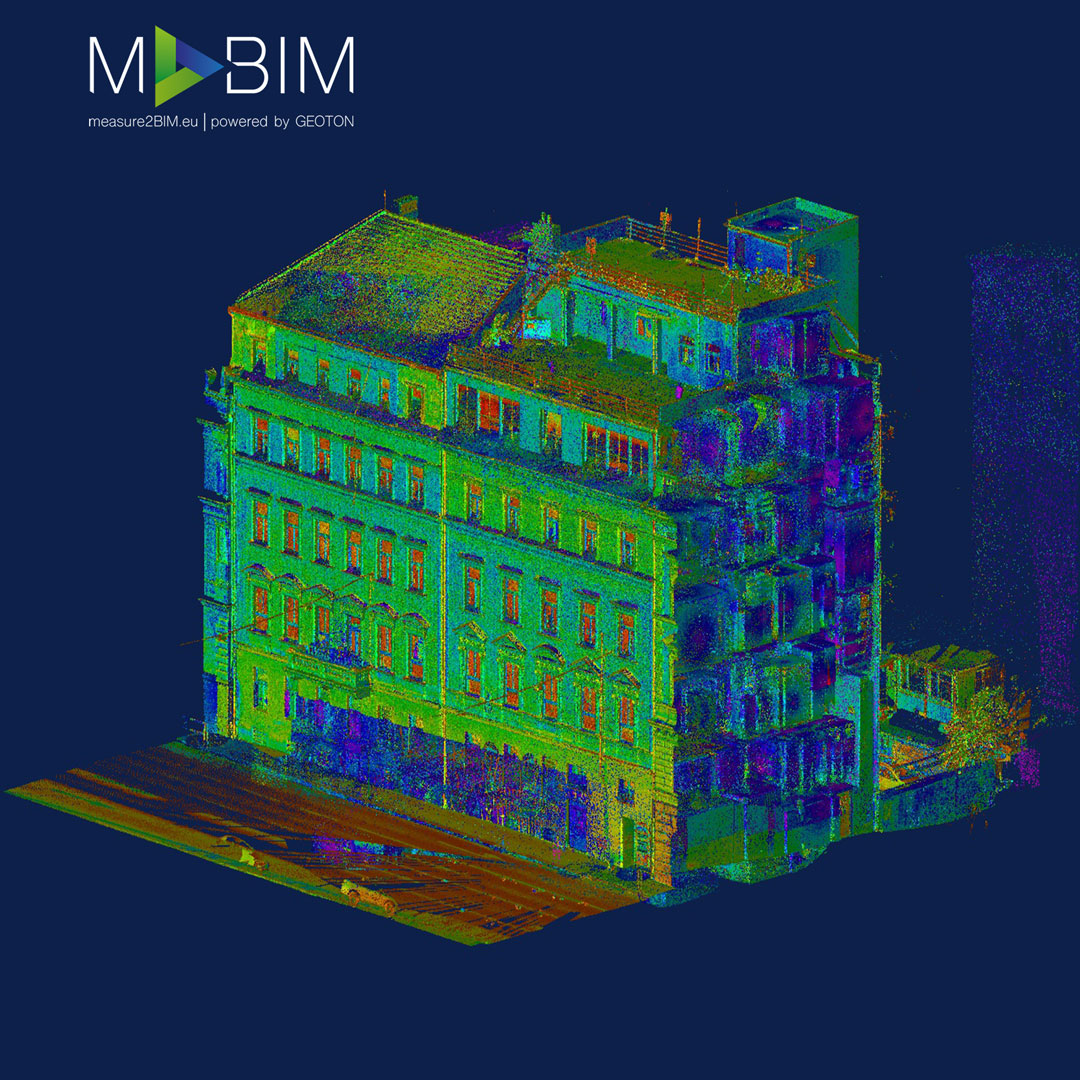

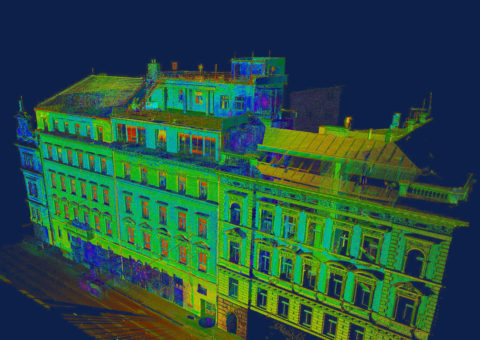

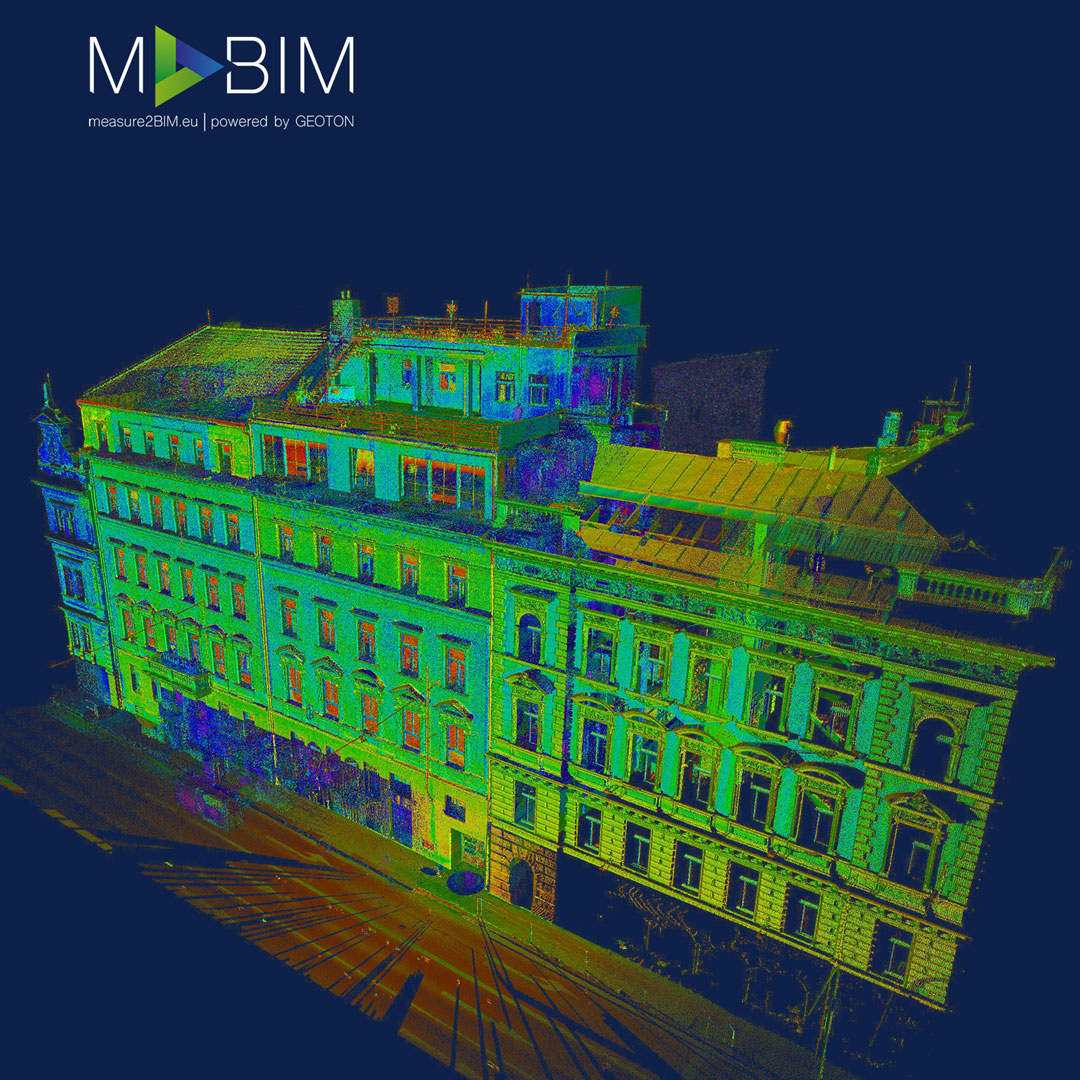

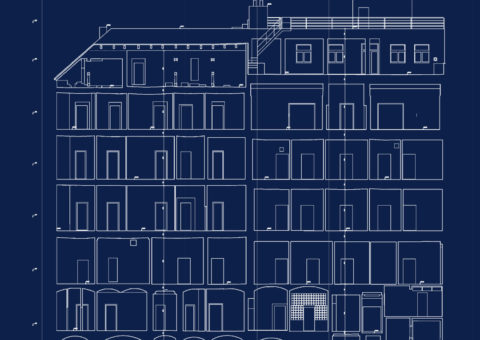

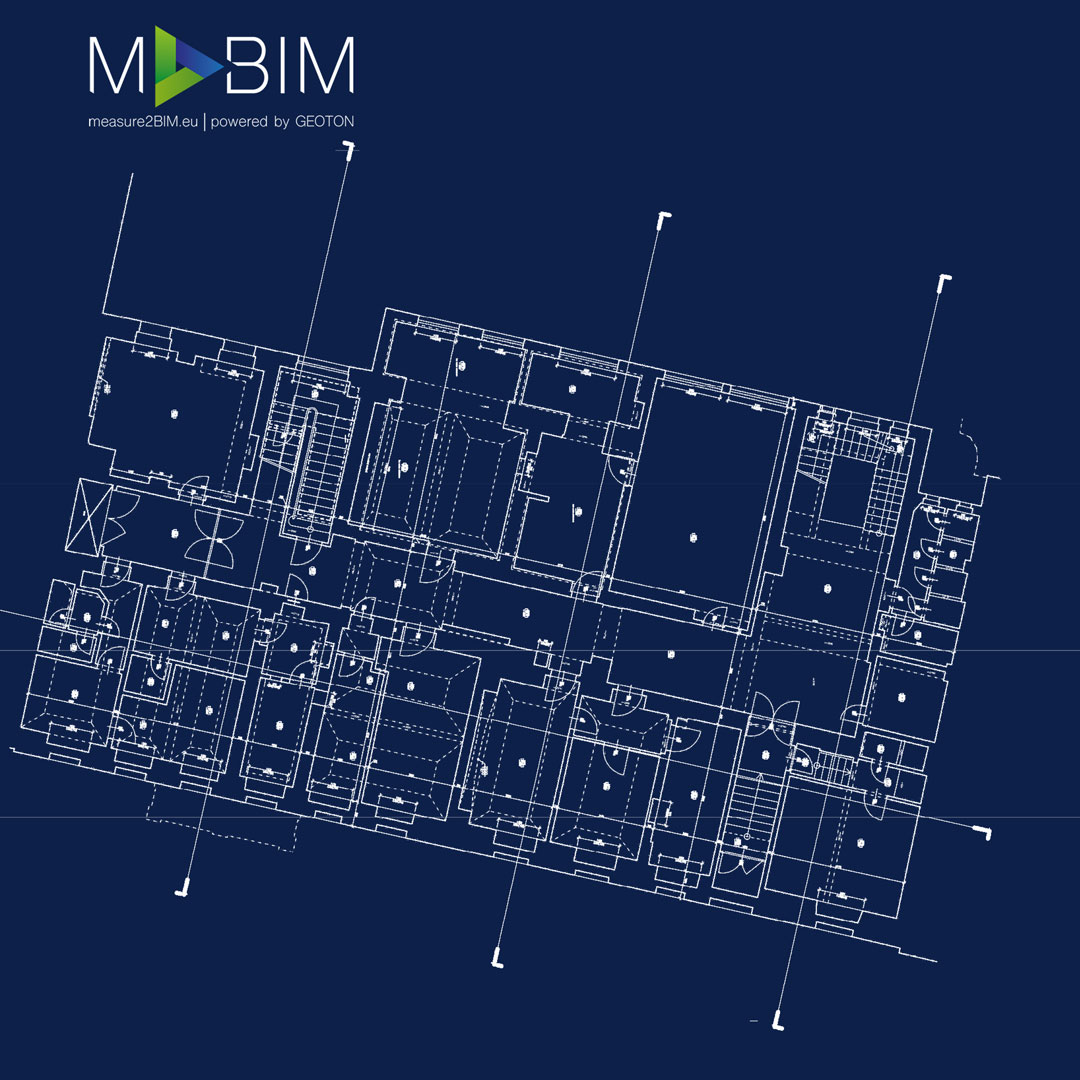

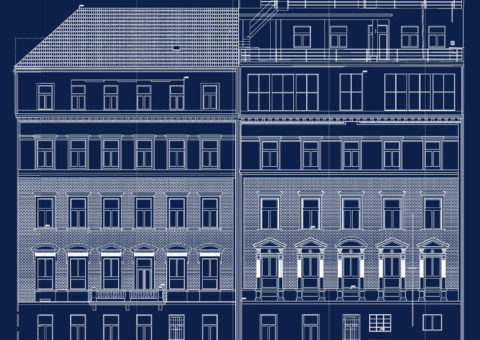

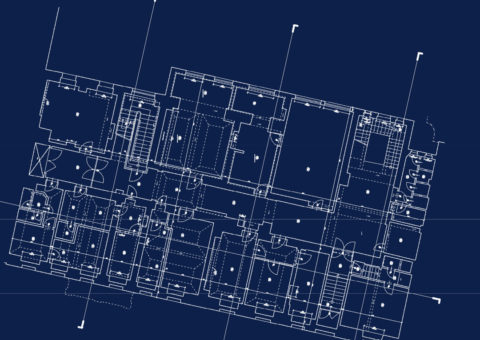

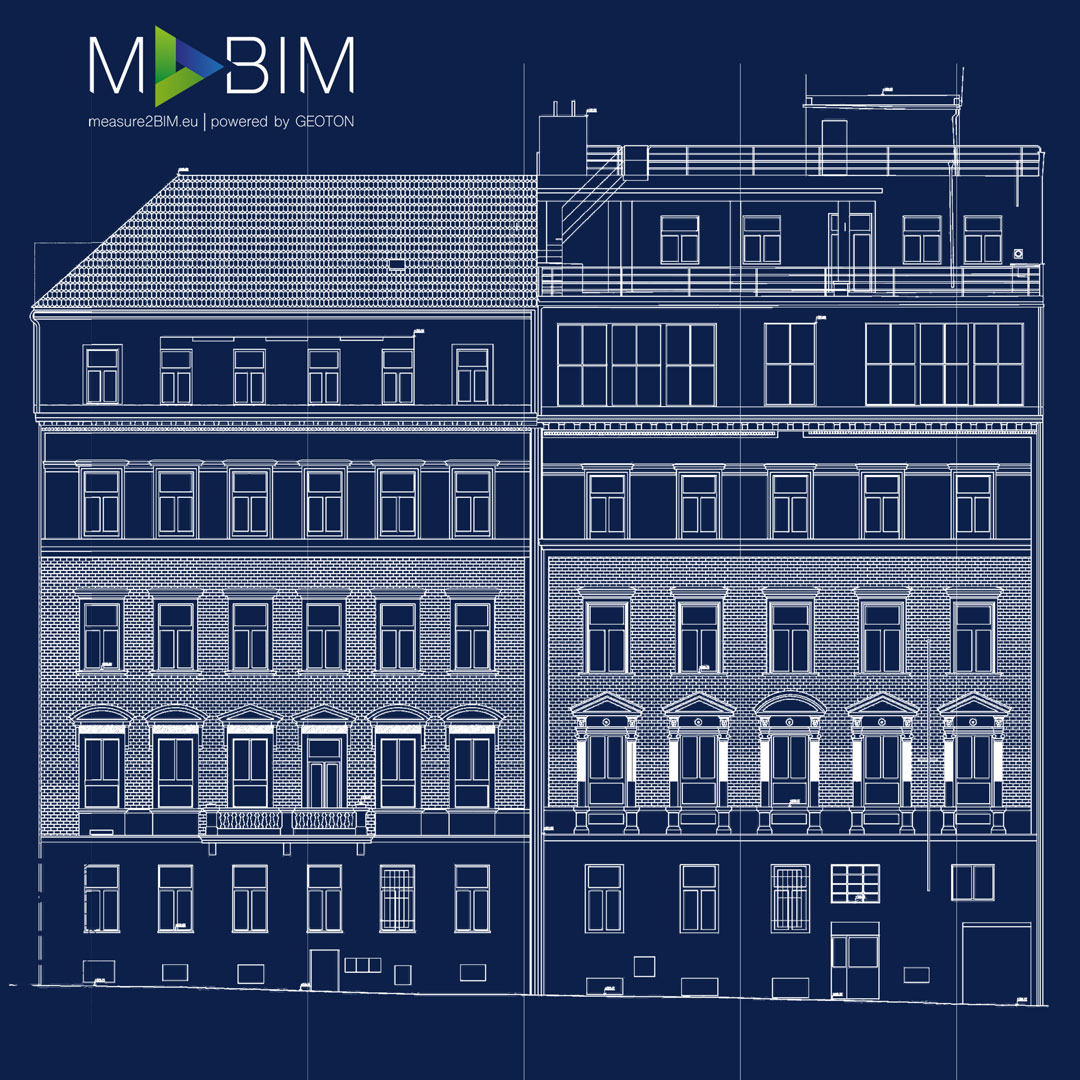

Für die Vermessung des Wohnhauses in der Straße Legerova haben wir die modernsten Technologien und Verfahren wie 3D-Laserscanning in Kombination mit klassischen geodätischen Methoden genutzt. Dank dieser Kombination von Methoden haben wir ein hochgenaues 3D-Modell in Form von Punktwolken erstellt, dessen Genauigkeit und Besetzung der Koordinaten mithilfe spezialisierter geodätischer Geräte und Verfahren überprüft wurde. Dank der Verwendung von Laserscannern haben wir das gesamte Objekt in 3 Tagen vermessen. Diese Vermessungsmethode ermöglicht es dank ihrer Geschwindigkeit und Effizienz die Gebäude ohne eine Beschränkung ihres üblichen Betriebs zu vermessen. Die 2D-Baudokumentation wurde von Punktwolken, im Autocad-Programm, in Einklang mit den Anforderungen des Nationalen Denkmalamtes erstellt. Der resultierende Bestandsdokumentation enthielt die Schnitte, Grundrisse und Ansichten aller Fassaden. Als Detaillierungsgrad der CAD-Dokumentation genehmigte der Kunde die Dokumentation im Detail von LOD2, die als Grundlage für die Rekonstruktion des Objektes dienen wird.
