CAD-Projekt
Molkerei

LOKALITÄT

Prag

Tschechische republik

ZEITAUFWAND

7 Tage vor Ort

25 Tage für die Bearbeitung im Büro

PRODUKTE

Punktewolke,  360° Foto Viewer, CAD-Dokumentation

GENAUIGKEIT

2mm Punktewolke

LOD2 CAD

CAD Projekt: Mlékárna

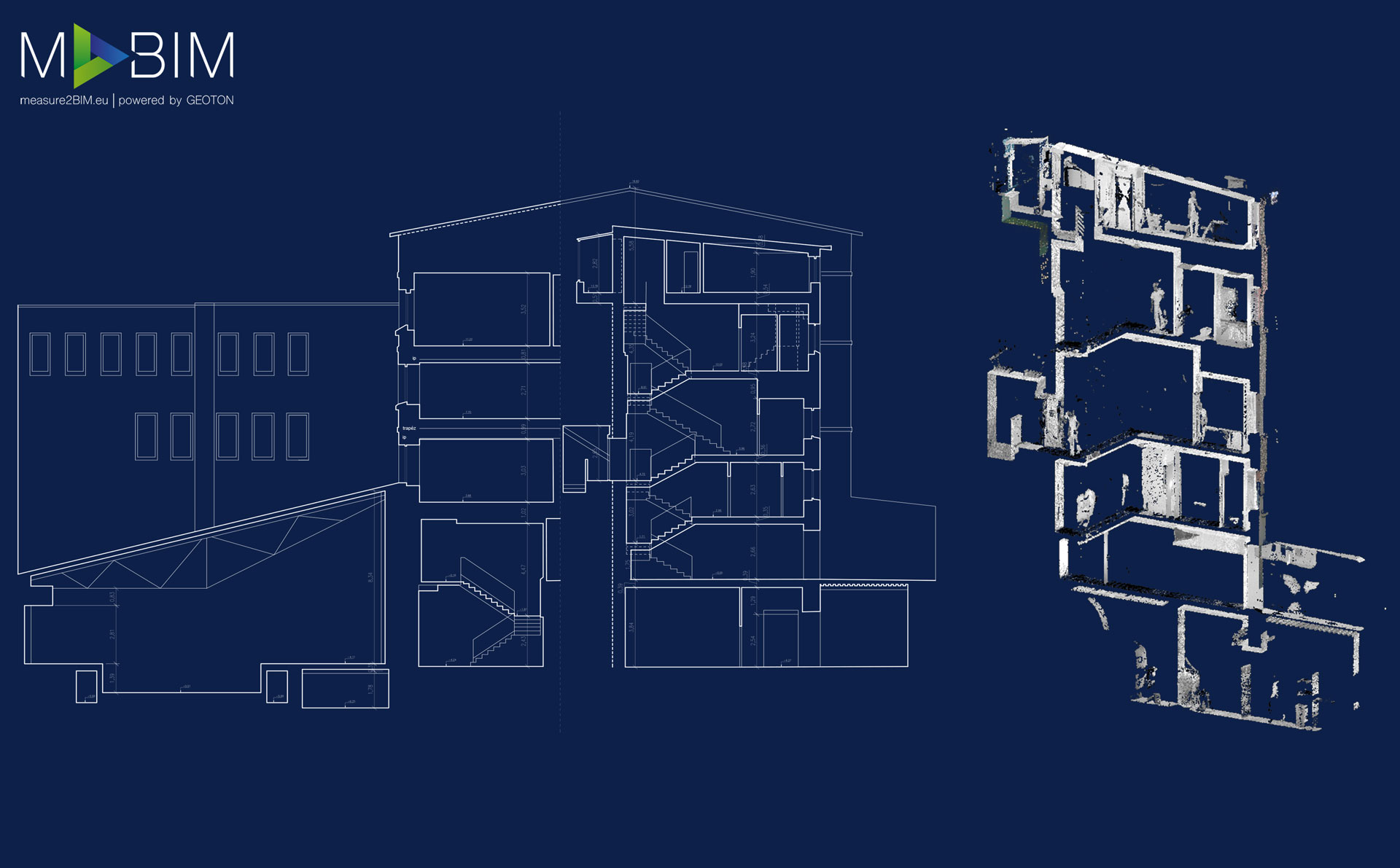

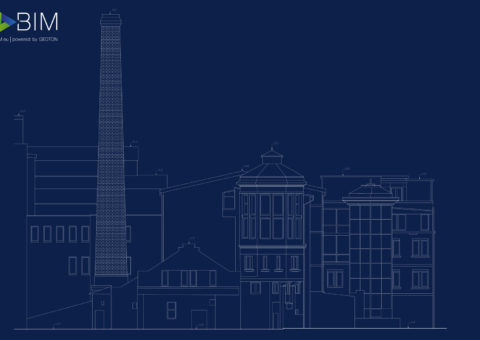

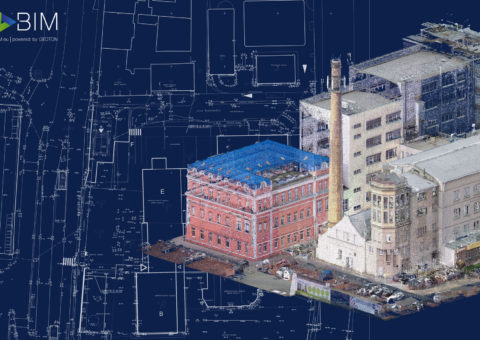

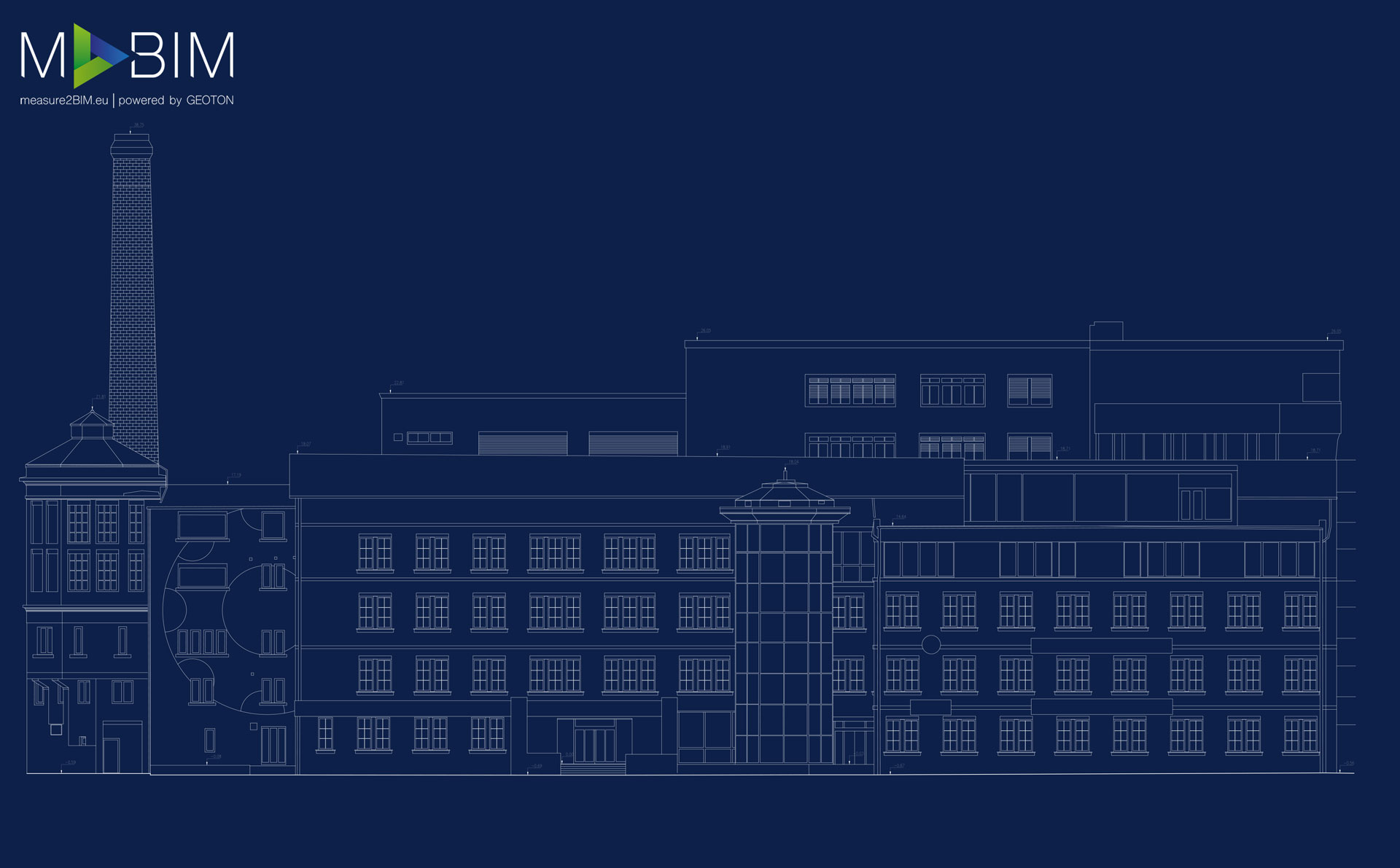

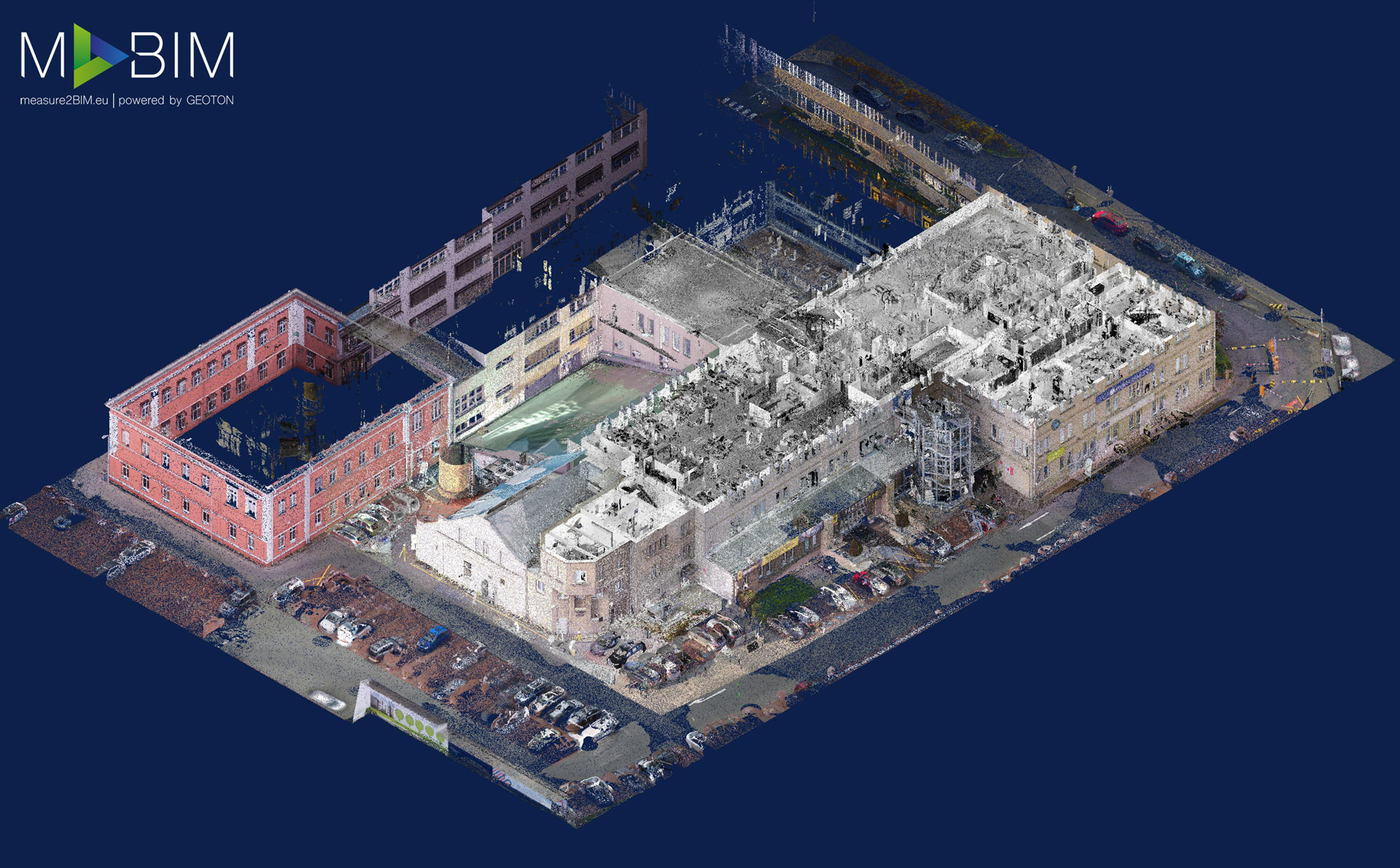

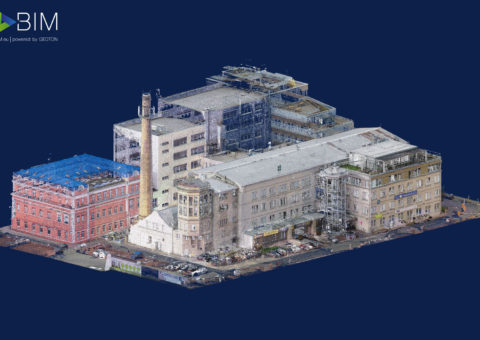

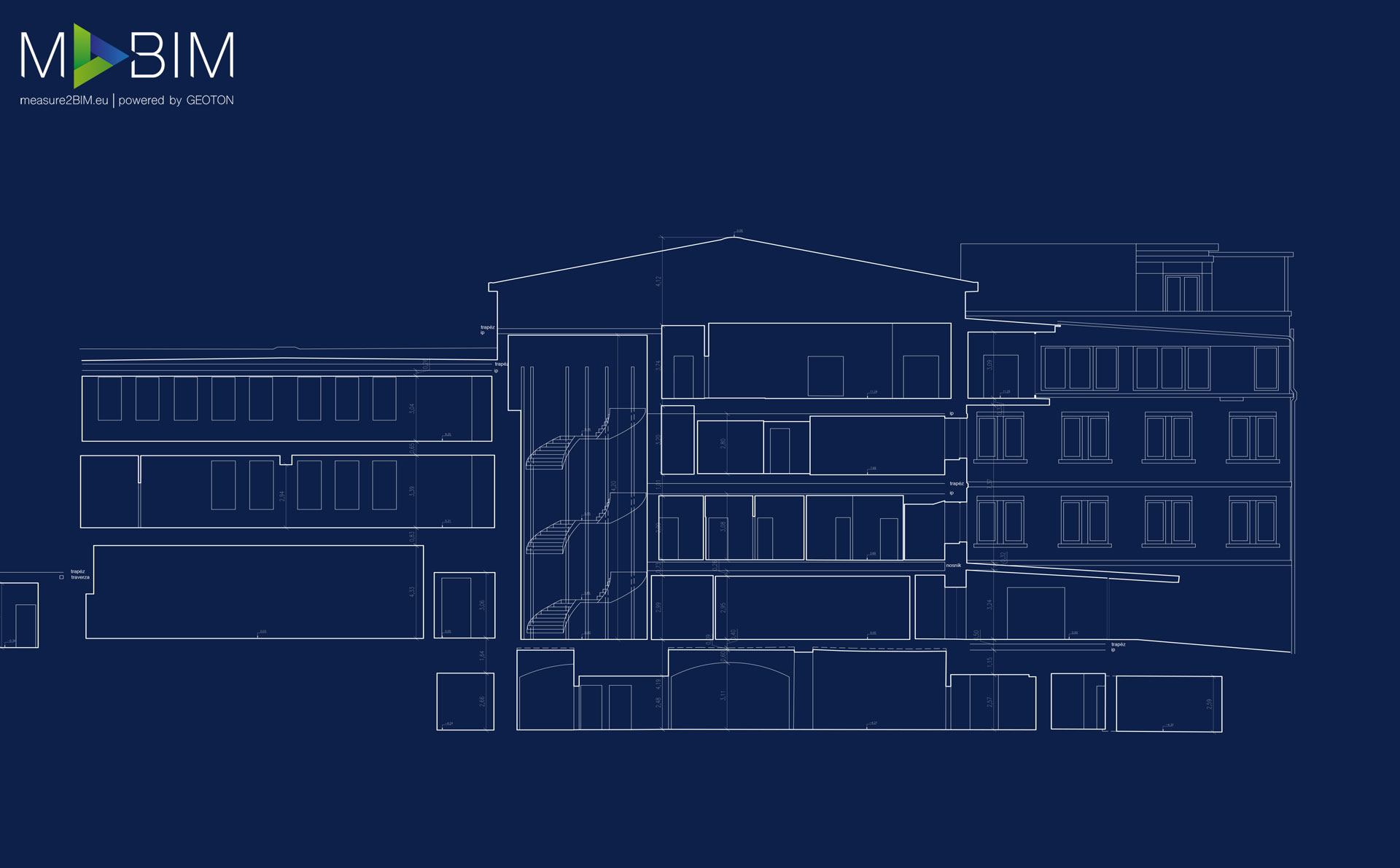

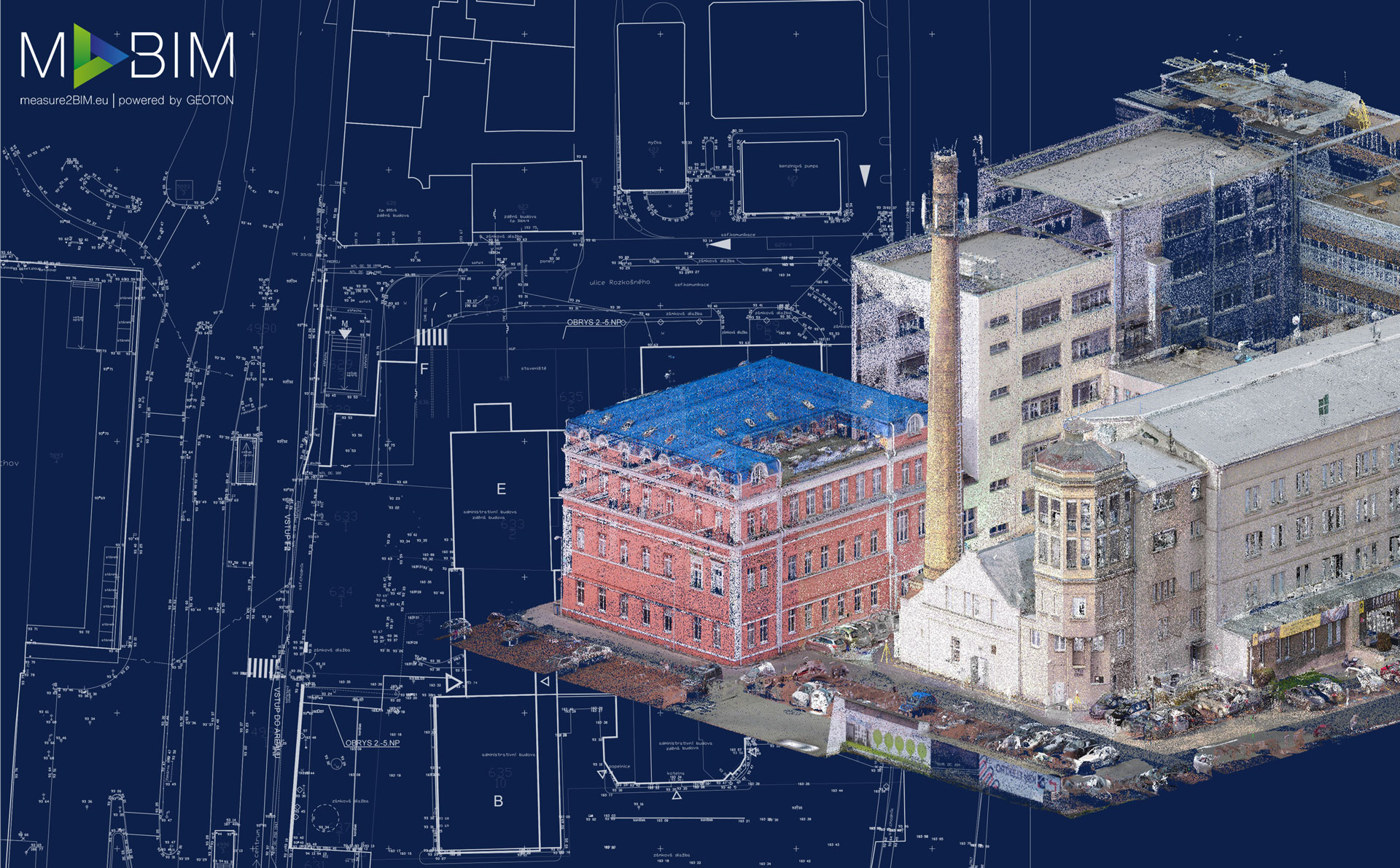

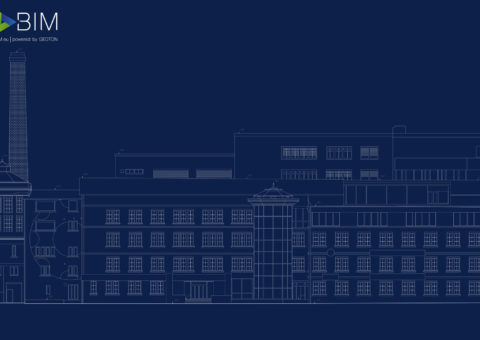

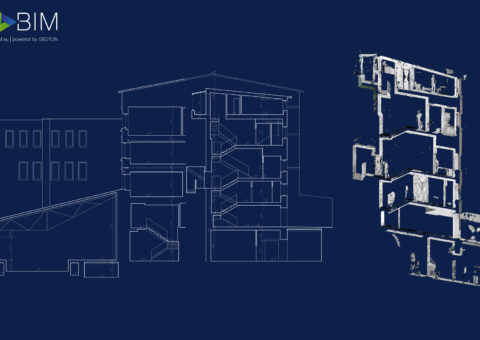

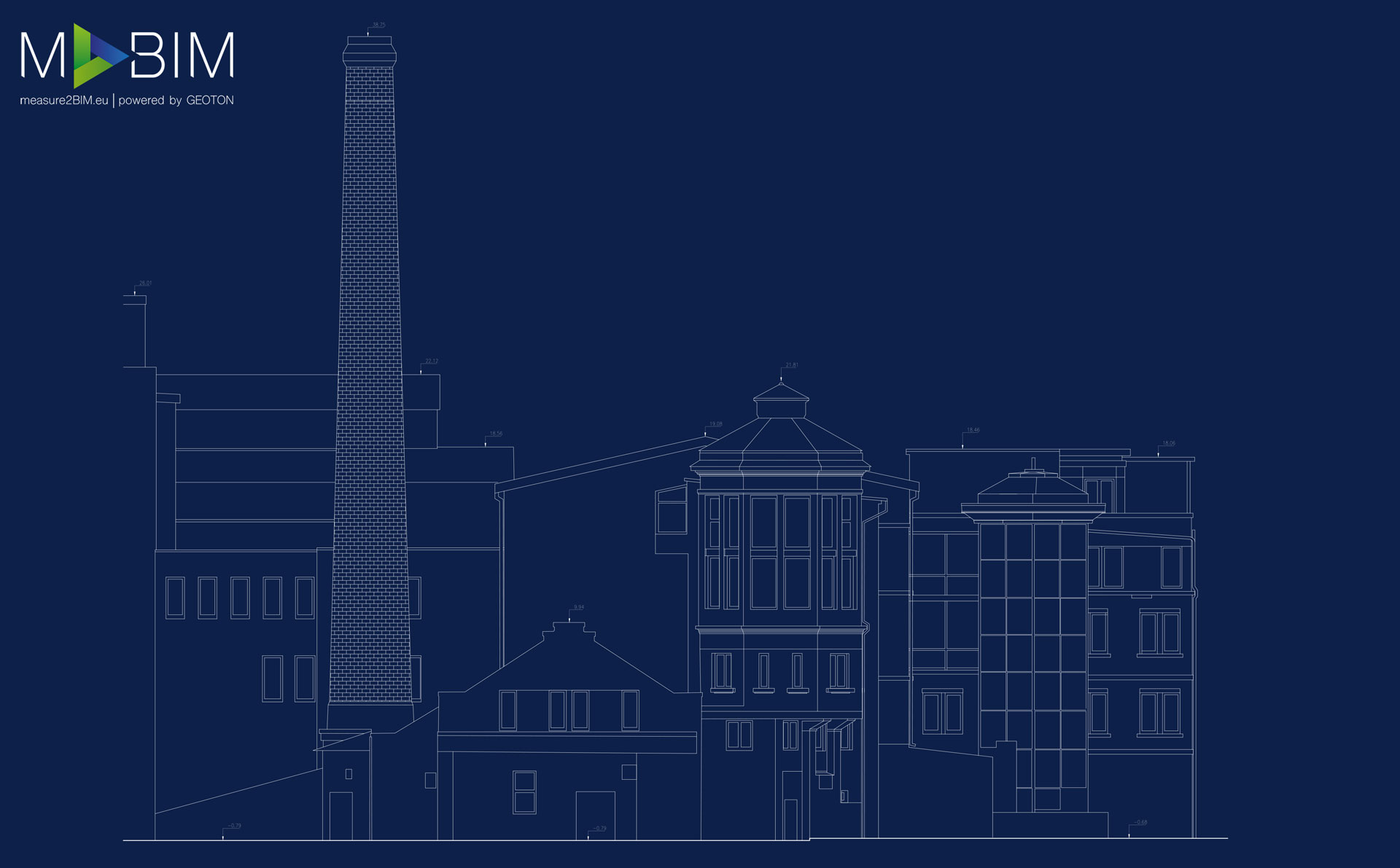

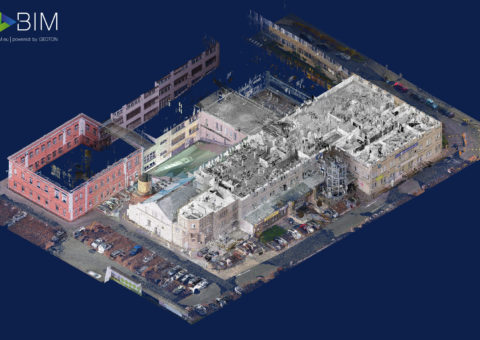

Die Molkerei in Smíchov war das erste Projekt über 5.000 m², bei dem wir die Technologie der Kombination von Luft- und Bodenphotogrammmetrie mit 3D-Laserscanning verwendet haben. Das Ergebnis dieser Art der Vermessung war ein 3D-Model in Form von Punktwolken mit einer hohen Genauigkeit und einer sehr hochwertigen Färbung der Punktwolken, die ermöglichte, die Orthofoto-Ansichten auf die Objektfassaden zu erstellen. Darüber hinaus ermöglichte die Luftphotogrammmetrie in Kombination mit den stationären Scannern auch alle Objektdächer sehr präzise zu vermessen. Die resultierende Bestandsdokumentation des wirklichen Zustandes wurde im Programm Autodesk Autocad verarbeitet und enthielt die Zeichnungen aller Stockwerke, die Schnitte und Ansichten auf die Objektfassaden. Die ganze Vermessung verlief während des vollen Betriebs des Objektes, der in keiner Weise eingeschränkt wurde.
